6 x Fehler und Störungen
6 Fehler und Störungen
VORSICHT!
Elektrostatische Aufladungen können zu Spannungs-
überschlägen führen, die elektronische Bauteile zer-
stören können.
Vor Berühren der Schaltfeldplatine, Potenzialaus-
gleich sicherstellen (z. B. durch Anfassen der
Schaltfeldhalterung).
6.1 Fehler erkennen und Störung beheben
Die elektronische Regelung erkennt und speichert Fehler. Diese
werden durch eine Fehlermeldung im Display angezeigt:
– Rote Hintergrundbeleuchtung (siehe auch Kapitel 3.2.1)
– Fehlercode (siehe Tab. 6-1).
Ein integriertes Protokoll speichert bis zu 15 Fehlermeldungen,
welche zuletzt aufgetreten sind.
Je nach Bedienmodus werden die Fehlermeldungen auch an an-
geschlossene Raumregler oder Raumthermostate weitergeleitet.

6.1.1 Aktuelle Fehleranzeige

E 75
Im Gerät::
Kessel
Adresse::
0
1 Fehlermeldung als Code (siehe Tab. 6-1)
2 Ortsangabe (Gerät) des erkannten Fehlers
3 Datenbusadresse des Fehler verursachenden Geräts
Bild 6-1 Anzeige einer aktuellen Fehlermeldung (Regelungsfehler)
E 9001
Fehler Rücklauffühler
Im Gerät::
Heizmodul
Adresse::
0
1 Fehlermeldung als Code (siehe Tab. 6-1)
2 Fehlermeldung als Klartext (siehe Tab. 6-1)
3 Ortsangabe (Gerät) des erkannten Fehlers
4 Datenbusadresse des Fehler verursachenden Geräts
Bild 6-2 Anzeige einer aktuellen Fehlermeldung (Wärmepumpenfeh-
ler)

6.1.2 Protokoll auslesen

Das Protokoll kann in der "Sonderebene" ausgelesen werden
(siehe Bild 6-3).
Die zuletzt eingegangene (aktuellste) Fehlermeldung steht dabei
an erster Stelle. Alle anderen vorangegangenen Störmeldungen
werden bei jedem neuen Eintrag in der Position nach hinten ge-
schoben. Die 16. Fehlermeldung wird bei Eintreffen einer neuen
Fehlermeldung gelöscht.
42
1
2
3
1
2
3
4
Sonderebene
Handbetrieb
FA Fehler
Sonderebene
FA Fehler
E75
Protokoll
Meldungen löschen

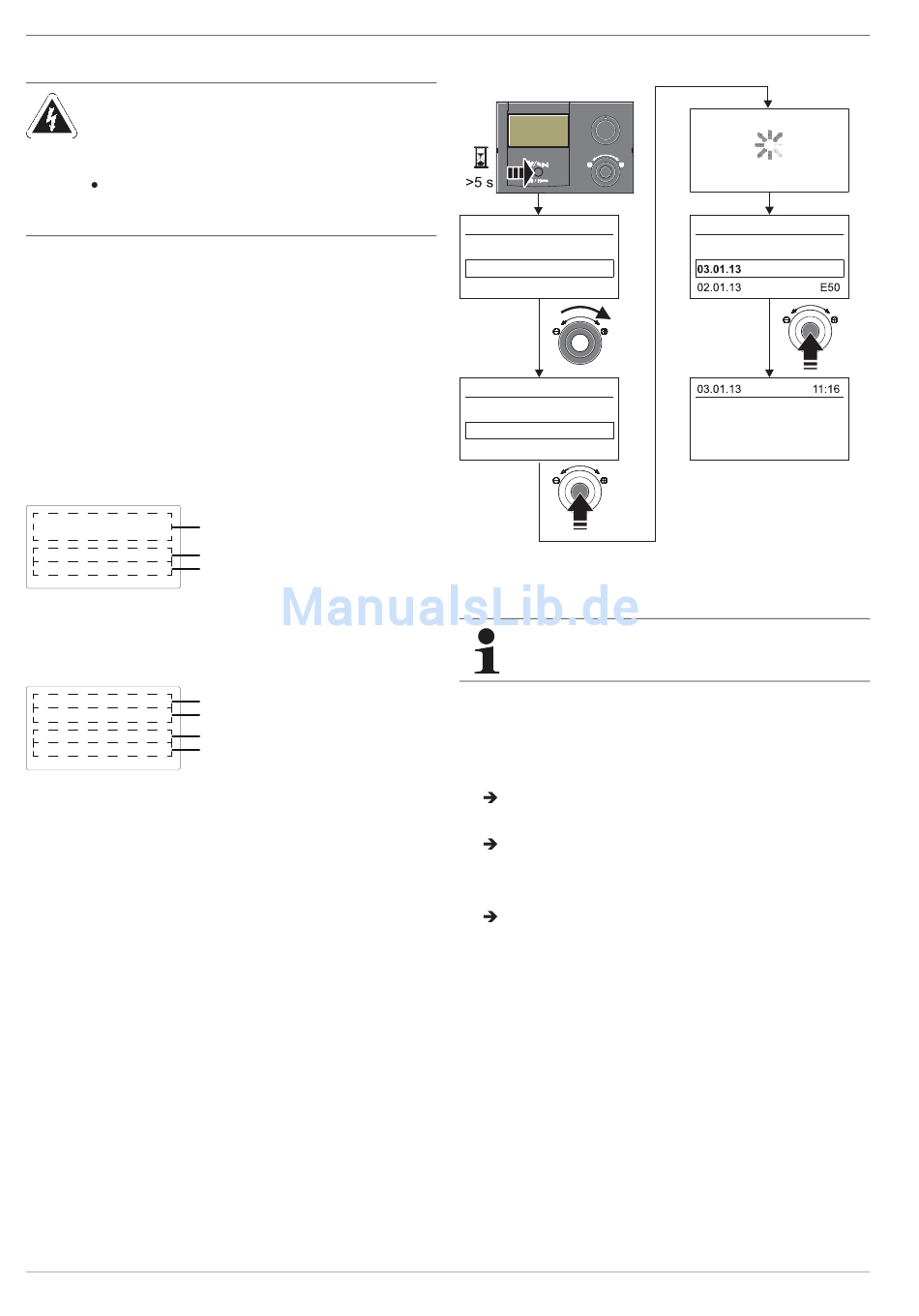

Bild 6-3 Auslesen des Protokolls
6.1.3 Fehler löschen
Die jeweils letzte Fehlerursache wird im Gerät gespei-
chert und lässt sich auch nach einem Spannungsaus-
fall beim Wiedereinschalten des Geräts rekonstruieren.
Voraussetzungen: Die Störungsursache ist beseitigt, die ROTEX
HPSU compact ist elektrisch angeschlossen.
1. Stromversorgung zur ROTEX HPSU compact einschalten.
2. Exit-Taste (Bild 6-4) mindestens 5 s drücken.
Menü "Sonderebene" wird angezeigt.
3. Mit dem Drehtaster [FA Fehler] anwählen.
Fehlercode und Abfrage "zurücksetzen?" wird angezeigt.
4. Mit dem Drehtaster "Ja" anwählen.
5. Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Fehler ist zurückgesetzt.
6. Abbruch und Rücksprung durch erneuten Druck der Exit-
Taste.
Lese Protokoll
Protokoll
E75
E75
Im Gerät::
Kessel
Adresse::
0
FA ROTEX RoCon HP - 04/2014
