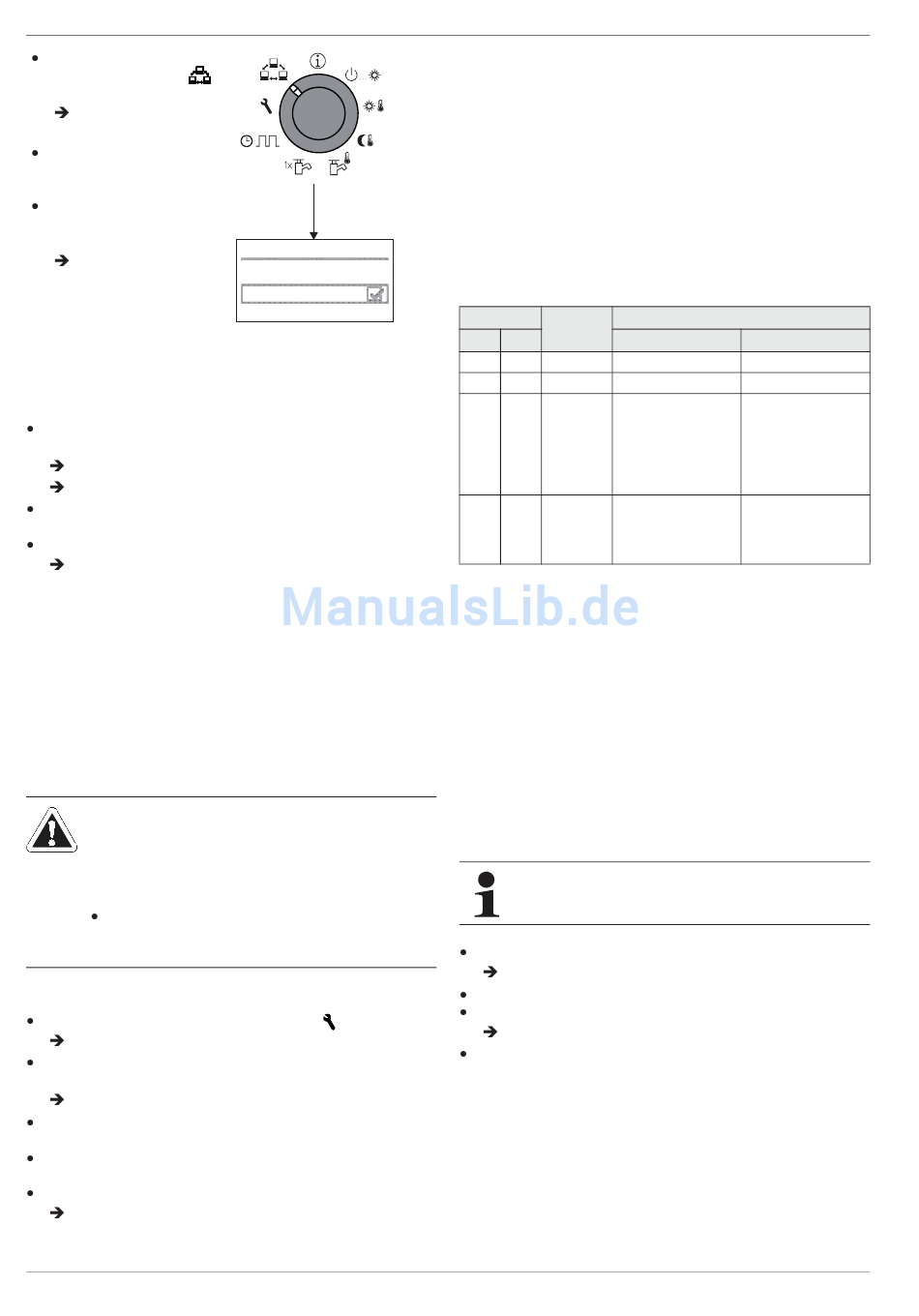

3 x Bedienung
Drehschalter in Stellung
"Fern-Einstellung"
stellen.
Ebene "Fern-Einstel-
lung" wird angezeigt.
Mit dem Drehtaster den
Parameter [Bus - Scan]
auswählen.
Auswahl mit kurzem Druck
auf den Drehtaster bestä-
tigen.
Kontextmenü wird
angezeigt.
Mit dem Drehtaster den Parameter [Neu scannen?]
auswählen und mit "Ja" bestätigen.
Bus - Scan wird durchgeführt.
Übersicht aller gefundener Geräte wird angezeigt.
Mit dem Drehtaster das Gerät, für welches die Terminal-
funktion ausgeführt werden soll, auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Das lokale Bedienteil wirkt als Fernbedienung für das
externe Gerät.
Um den Terminalbetrieb zu beenden und das Bedienteil wieder
zur Bedienung des zugeordneten Geräts umzuschalten, muss
auf der Ebene "Fern-Einstellung" der Parameter [Keine
Auswahl] angewählt und bestätigt werden (siehe Bild 3-10).
3.4.10 Flüsterbetrieb
Flüsterbetrieb bedeutet, dass das Wärmepumpenaußengerät mit
reduzierter Leistung arbeitet. Dadurch wird das Betriebsge-
räusch, welches durch das Wärmepumpenaußengerät erzeugt
wird, reduziert.
VORSICHT!
Bei aktivem Flüsterbetrieb nimmt die Leistung im
Raumheiz- und Raumkühlbetrieb so ab, dass ggf. vor-
eingestellte Temperatursollwerte nicht mehr erreicht
werden können.
Bei Außentemperaturen unter dem Gefrierpunkt
besteht die Gefahr von Sachschäden durch
Frosteinwirkung.
Der Flüsterbetrieb wird wie folgt ein-, ausgestellt:
Drehschalter in Stellung "Konfiguration"
Übersicht wird angezeigt.
Mit dem Drehtaster die Ebene "Anlagenkonfiguration"
anwählen.
Übersicht wird angezeigt.
Mit dem Drehtaster den Parameter [Flüsterbetrieb]
auswählen.
Innerhalb der jeweiligen Anzeige mit dem Drehtaster den zu
verstellenden Wert abändern.
Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Änderung wurde übernommen. Rücksprung auf vorherige
Anzeige.
16
Fern-Einstellung
Bus - Scan
Keine Auswahl
Bild 3-10 Anzeige der Ebene
"Fern-Einstellung" bei
Inbetriebnahme oder
nach zwischenzeitlicher
Trennung vom Netz
stellen.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 5.2.2.

3.4.11 SMART GRID

Für die Nutzung dieser Funktion ist ein spezieller Stromzähler mit
SG-Empfänger notwendig, an welchem die ROTEX HPSU
compact angeschlossen werden muss.
Sobald die Funktion durch den Parameter [SMART GRID] = 1 ak-
tiviert ist, wird abhängig vom Signal des Energieversorgungsun-
ternehmens die Wärmepumpe in Stand-by, Normal oder Warm-
wasserbetrieb versetzt.
Die SG-Signale und Betriebszustände werden wie folgt unter-
schieden:
Signal Strom-
kosten
EVU SG Warmwasser
1 0 keine
0 0 normal Normaler Betrieb
0 1 gering Einschaltempfehlung
und Sollwert Spei-
chertemperatur wird
abhängig von Para-
meter "Modus SG"
1 1 sehr Einschaltbefehl und
gering Sollwert Speicher-
temperatur wird auf
Tab. 3-9 Nutzung des SG-Signals
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 5.2.1.
Zur Nutzung dieser Funktion, muss vorher die entsprechende Installation an der
ROTEX HPSU compact erfolgt sein.

3.5 Sonderfunktionen

In der "Sonderebene" können verschiedene, meist für den Heiz-
fachmann gebräuchliche Funktionen ausgeführt werden.
Folgende Sonderfunktionen sind möglich:
– Handbetrieb (siehe Abschnitt 3.5.1).
– Fehleranzeige (siehe Kapitel 6)
– Zurücksetzen auf Werkseinstellungen (siehe Abschnitt 3.6.8)
Weiterführende Erklärungen zu diesen Funktionen finden Sie in Kapitel 5.11.
Der Aufruf der Sonderfunktionen ist nicht von der Dreh-
schalterstellung abhängig.
Exit-Taste mindestens 5 s drücken.
Menü "Sonderebene" wird angezeigt.
Mit dem Drehtaster das zu startende Programm anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Das gewählte Programm startet.
Abbruch und Rücksprung durch:
– Erneuten Druck der Exit-Taste oder
– Antippen des Drehtasters oder
– Auswahl eines anderen Menüs mittels des Drehschalters.
Auswirkung auf
Heizung
Kein Betrieb Kein Betrieb
Normaler Betrieb
Einschaltempfehlung
und Sollwert Vorlauf-
temperatur wird ab-
hängig von
Parameter "Modus
erhöht SG" erhöht
Einschaltbefehl für
Speicherladung
80 °C gesetzt
