4.4 Übersicht und Bedienung des Menüs
Bedienung
CP3 PD4 230V2
Standby
2011-10-31 12.00.00
Menu
Menü-Übersicht
CP3 PD4 230V2
Standby
2011-10-31 12.00.00
Menu
Hauptmenü
Sollwert
Benutzer
Werksebene
Diagnose
Esc
Hauptmenü
Sollwert
Benutzer
Werksebene
Diagnose
Esc
Hauptmenü
Sollwert
Benutzer
Werksebene
Diagnose
Esc
Hauptmenü
Sollwert
Benutzer
Werksebene
Diagnose
Esc

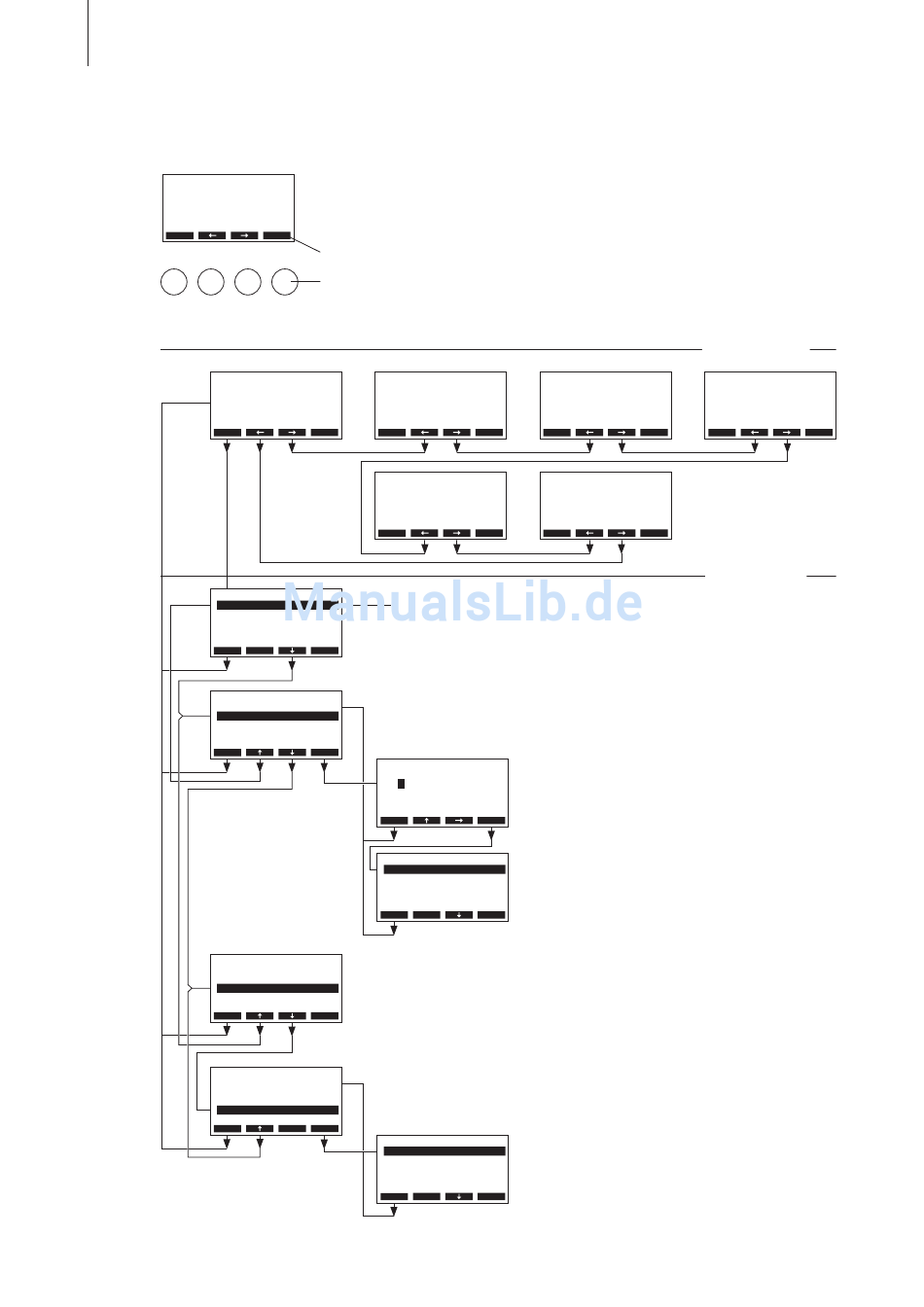

Die Bedienung des Menüs erfolgt über die 4 Tasten unterhalb der Anzeige.
Welche Tasten jeweils aktiv und wie sie belegt sind, wird durch die 4 Felder
unten in der Anzeige angezeigt.
aktuelle Tastenbelegung
Tasten
CP3 PD4 230V2
Leist.Begr. :100%
Anforderung :0%
∑ Dampf :0kg/h
Menu
CP3 PD4 230V2
Abschl.Fakt.:1.0
Leitfähig. :>125µS
Pause.Abschl:Komplett
Zwang.Abschl:Aus
Menu
:50%rF Feuchtesollwert einstellen
:Set
Hinweis: Dieser Menüpunkt erscheint nur, wenn der interne P/PI-Regler
:Set
:Set
aktiviert ist und der Feuchtesollwert-Timer deaktiviert ist!
Set
:50%rF
:Set
:Set
:Set
Set
Benutzer Code
8808
Code eingeben
Bestätigung mit Set
Esc
Benutzer
Wartung :Set
Einstellung :Set
Esc
:50%rF
:Set
:Set
:Set
Set
:50%rF
:Set
:Set
:Set
Set
Diagnose
Fehlerliste :Set
GeräteStatus:Set
Relais-Test :Set
Modul Test :Set
Esc
CP3 PD4 230V2
Betriebs-Stunden
Zylinder :10h
Menu
CP3 PD4 230V2
Timer
On/Off Timer :Aus
Leist.Begr. :Aus
Sollwert :Aus
Menu
Set
Menü Benutzer
– Wartungszähler zurücksetzen
– Geräteeinstellungen
Set
Menü Werksebene
Die Werkebene setzt spezielle Kenntnisse voraus und darf
nur durch den Condair Servicetechniker bedient werden.
Menü Diagnose
– Fehlerliste abfragen
– Geräteinformation abfragen
– Relaistests durchführen
Set – Gerätetests durchführen
Anzeigeebene
CP3 PD4 230V2
Software :1.20LA00
Regelsignal :0-10V
Z-Begr.Sign.:0-10V
Menu
Menüebene
