X27 (RS422)- Schnittstelle
In der folgenden Tabelle finden Sie die Beschreibung der Parameter für das X27 (RS422)-
Schnittstellenmodul. RS485-Betrieb ist mit dem Drucker nicht möglich.
Tabelle 2- 13 X27 (RS422)-Schnittstellenmodul (Drucker)
Parameter
Beschreibung
Vorbelegung der
keine: Einstellung nur sinnvoll für busfähige
Empfangsleitung
Sondertreiber.
R(A) 5V / R(B) 0V: Bei dieser Vorbelegung ist
Breakerkennung möglich.
R(A) 0V / R(B) 5V: Bei dieser Vorbelegung ist keine
Breakerkennung möglich.
Vorbelegung der Empfangsleitung

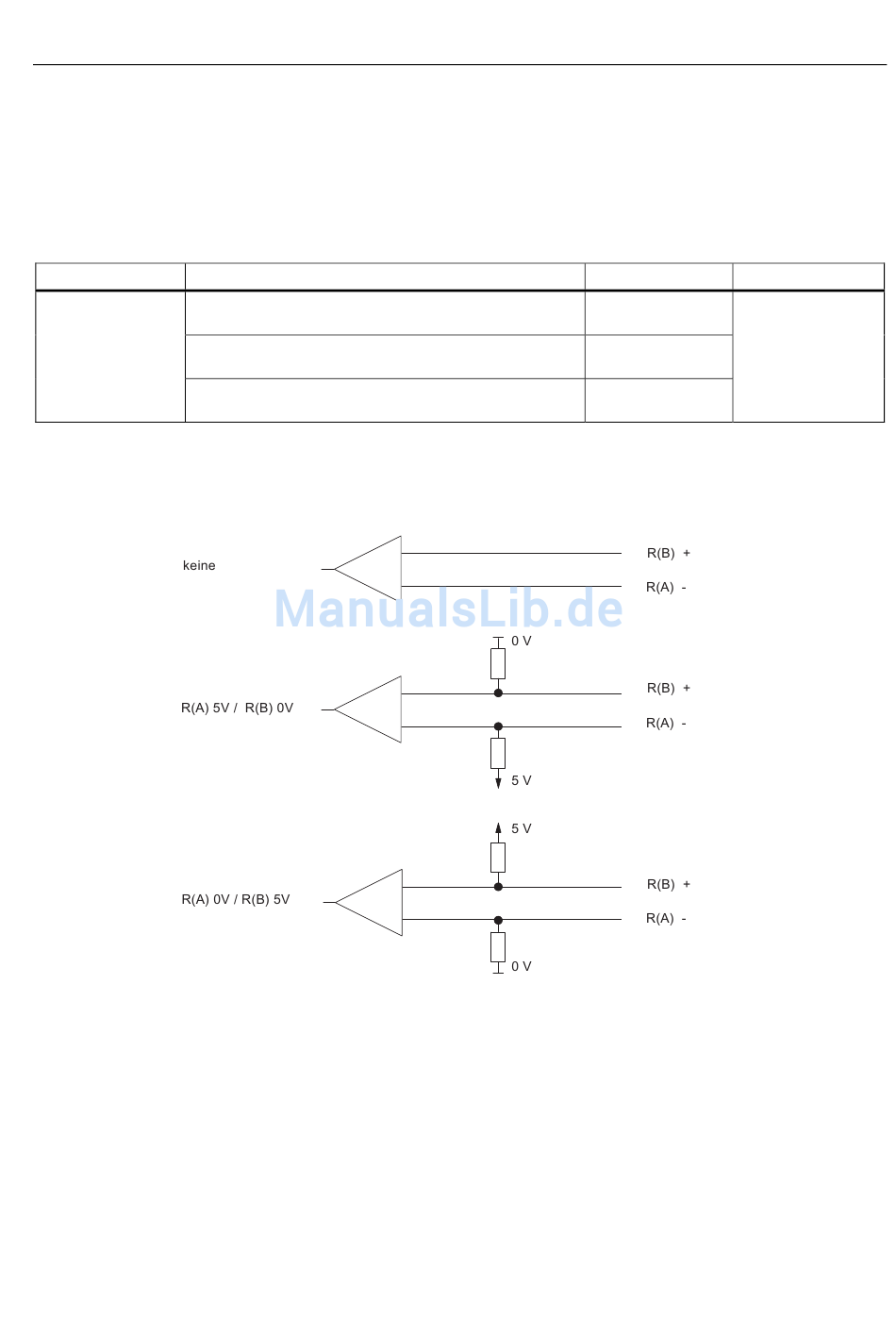

Das Bild zeigt die Beschaltung des Empfängers an der X27 (RS422)-Schnittstelle:
Bild 2-28
Punkt-zu-Punkt-Kopplung CP 441 Aufbauen und Parametrieren
Gerätehandbuch, 04/2012, A5E00405448-03
Beschaltung des Empfängers an der X27 (RS422)-Schnittstelle
Grundlagen der seriellen Datenübertragung
2.8 Parametrierungsdaten der Protokolle
Wertebereich
keine
R(A) 5V / R(B) 0V
R(A) 0V / R(B) 5V
Defaultwert
R(A) 5V / R(B) 0V
91
