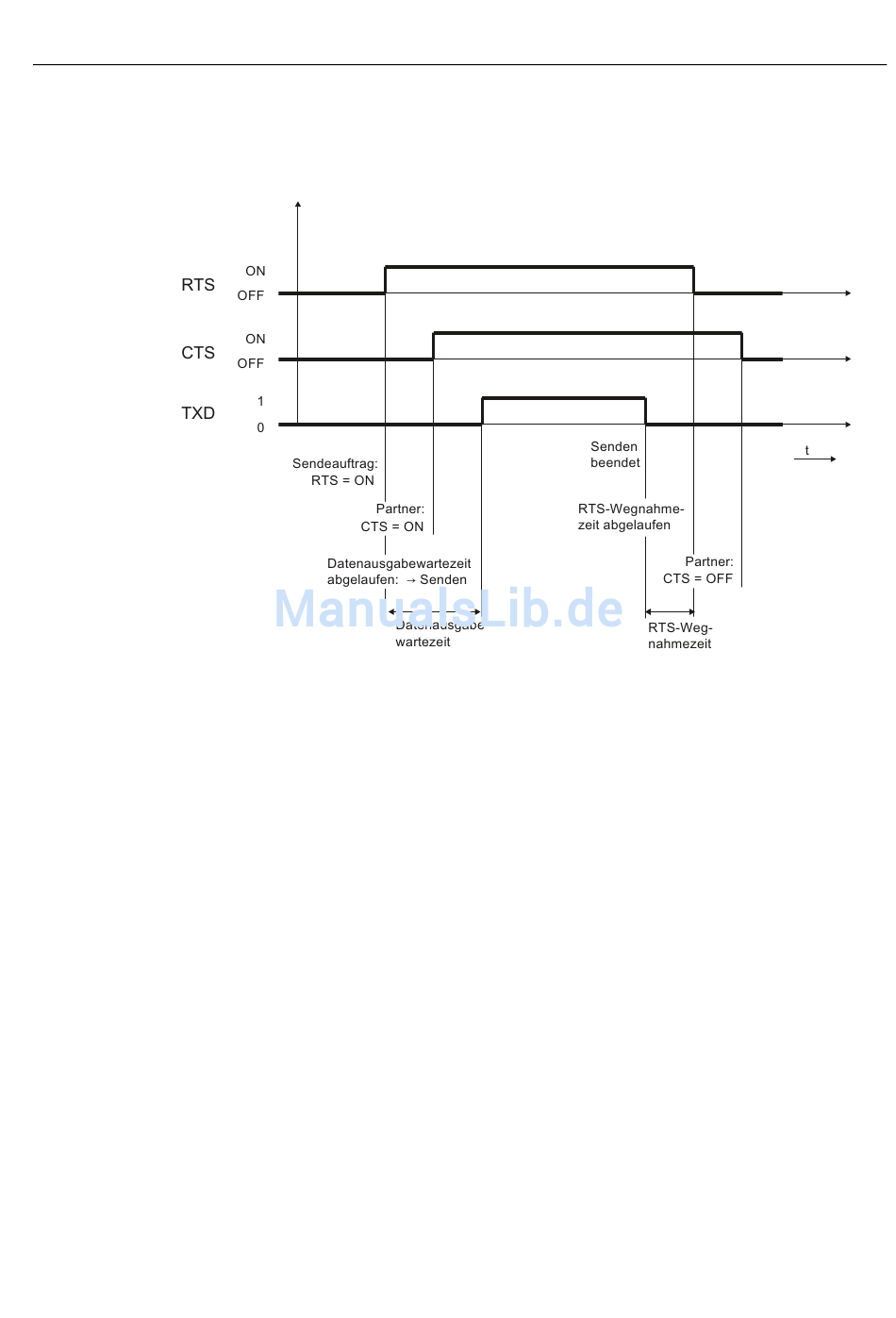

Zeitdiagramm
Das Bild zeigt den zeitlichen Ablauf eines Sendeauftrags.
Bild 2-24
Softwarehandshake/Hardwarehandshake
Handshakeverfahren steuern den Datenfluss zwischen zwei Kommunikationspartnern.
Durch die Verwendung von Handshakeverfahren wird vermieden, dass bei unterschiedlich
schnell arbeitenden Geräten Daten bei der Übertragung verloren gehen. Grundsätzlich
lassen sich die folgenden zwei Verfahren unterscheiden:
● Softwarehandshake (z. B. XON/XOFF)
● Hardwarehandshake (z. B. RTS/CTS)
Die Realisierung der Datenflusskontrolle auf dem CP 441 wird folgendermaßen
durchgeführt:
● Sobald der CP 441 durch Parametrierung in eine Betriebsart mit Datenflusskontrolle
● Bei Erreichen der parametrierten Telegrammanzahl bzw. 50 Zeichen bevor der
Punkt-zu-Punkt-Kopplung CP 441 Aufbauen und Parametrieren
Gerätehandbuch, 04/2012, A5E00405448-03
Zeitdiagramm bei automatischer Bedienung der RS232–Begleitsignale
gebracht wurde, sendet er das Zeichen XON bzw. setzt die Leitung RTS auf ON.
Empfangspuffer überläuft (Größe des Empfangspuffers: 4096 Byte) sendet der CP 441
das Zeichen XOFF bzw. setzt die Leitung RTS auf OFF. Sendet der
Kommunikationspartner trotzdem weiter, wird bei Überlauf des Empfangspuffers eine
Fehlermeldung generiert. Die empfangenen Daten des letzten Telegramms werden
verworfen.
Grundlagen der seriellen Datenübertragung
2.6 Datenübertragung mit dem ASCII-Treiber
71
