Steckleitung RS232 (S7 (CP 441) - Laser-Drucker)
Im folgenden Bild ist die Steckleitung für eine Punkt-zu-Punkt-Kopplung zwischen einem
CP 441 und einem Laser-Drucker mit serieller Schnittstelle (PT 10 bzw. Laserjet series II)
dargestellt.
Für die Steckleitung benötigen Sie folgende Buchse/Stiftstecker:
● auf CP 441-Seite: 9polige Sub-D-Buchse
● beim IBM Proprinter: 25poliger Sub-D-Stiftstecker
Punkt-zu-Punkt-Kopplung CP 441 Aufbauen und Parametrieren
Gerätehandbuch, 04/2012, A5E00405448-03

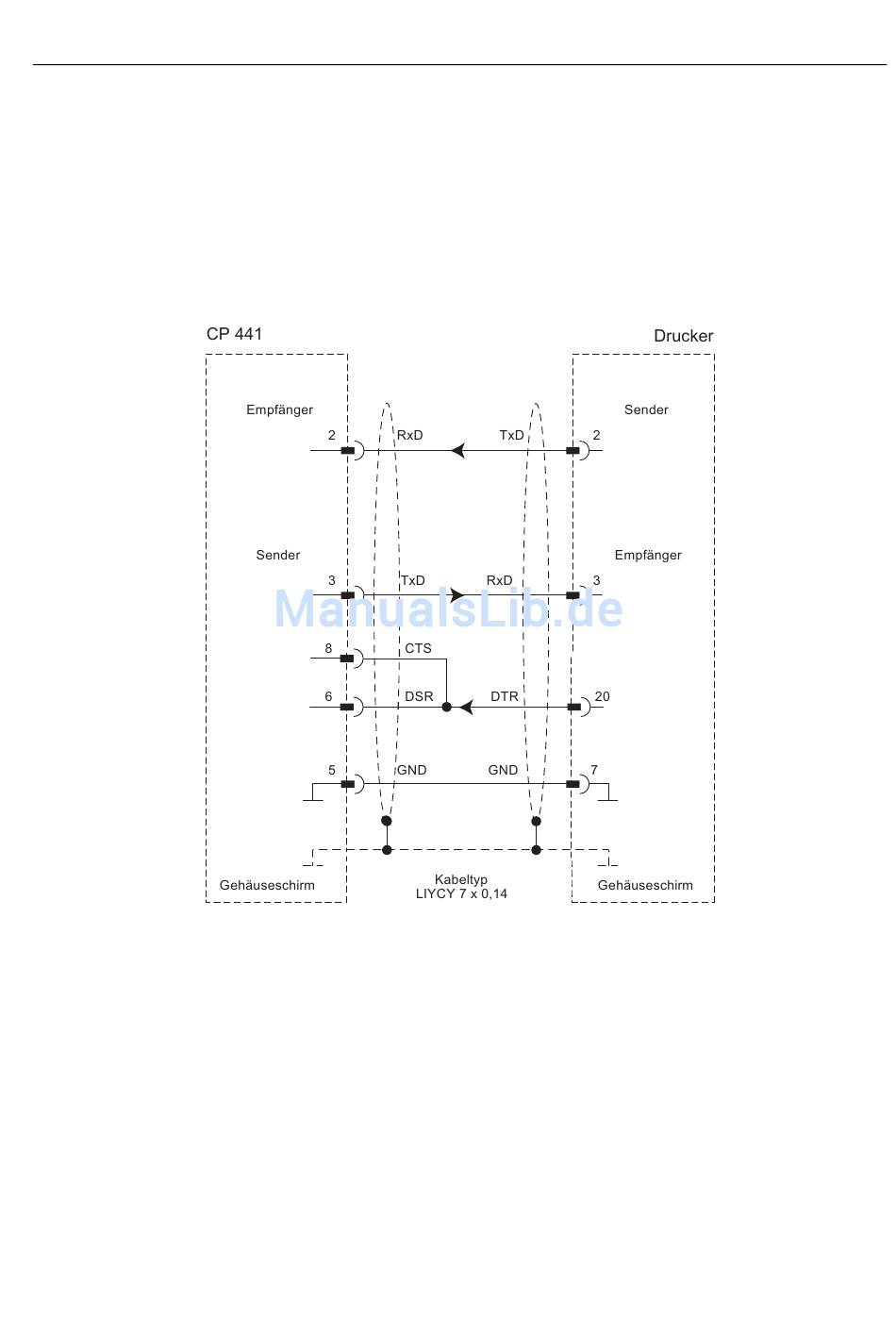

Bild B-6
RS232-Steckleitung CP 441 - Laser-Drucker
Steckleitungen
B.1 Schnittstellenmodul RS232
247
