Steckleitungen RS232 (S7 (CP 441) - CP 544, CP 524, CPU 928B, CPU 945, CPU 948)
Im folgenden Bild ist die Steckleitung für eine Punkt-zu-Punkt-Kopplung zwischen einem
CP 441 und CP 544, CP 524, CPU 928B, CPU 945, CPU 948 dargestellt.
Für die Steckleitungen benötigen Sie folgende Buchse/Stiftstecker:
● auf CP 441-Seite: 9polige Sub-D-Buchse mit Schraubverriegelung
● beim Kommunikationspartner: 25poliger Sub-D-Stiftstecker mit Schiebeverriegelung
Punkt-zu-Punkt-Kopplung CP 441 Aufbauen und Parametrieren
Gerätehandbuch, 04/2012, A5E00405448-03

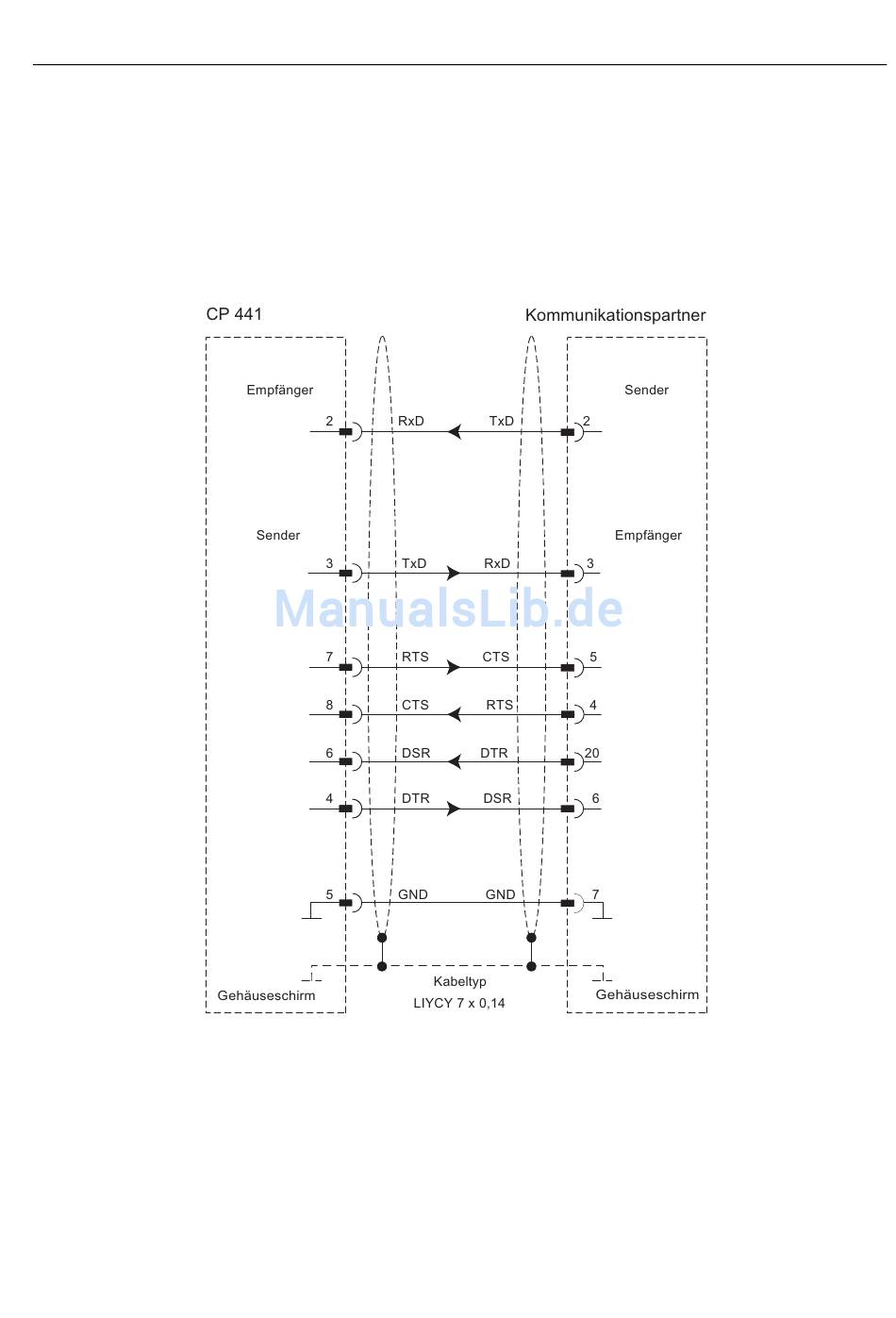

Bild B-2
RS232-Steckleitung CP 441 - CP 544, CP 524, CPU 928B, CPU 945, CPU 948
Steckleitungen
B.1 Schnittstellenmodul RS232
243
