Mise En Service - Scheppach SG3100 Originalanleitung

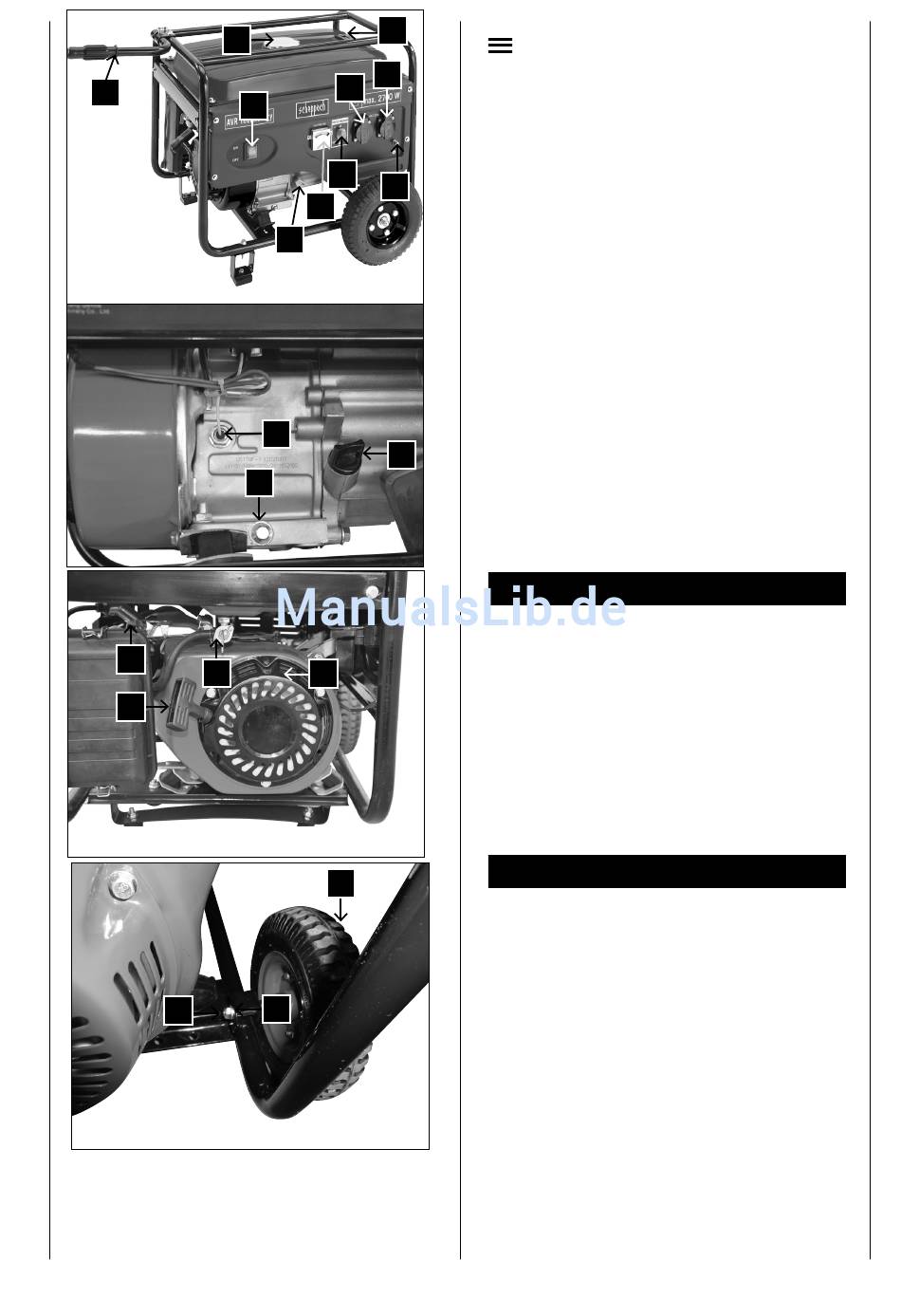

Fig.1
2
18
Fig. 2
Fig. 3
11
13
12
Fig. 4
22
46
1
3
3
10
5
4
6
7
9
7
8
L
14
21
ÉQUIPEMENT FIG. 1-7
1. Jauge de carburant
2. Couvercle du réservoir
3. 2 prises de courant x 230 V~
4. Raccordement de mise à la terre
5. Protection anti-surcharge
6. Voltmètre
7. Vis de remplissage d'huile
8. Vis de purge d'huile
9. Dispositif de sécurité en cas de manque md'huile
10. Interrupteur Marche/Arrêt
11. Levier étrangleur
12. Dispositif de démarrage réversible
13. Robinet d'essence
14. Roues
15. Essieu
16. Pied d'appui
17. Support de guidon
18. Guidon
19. Vis M8x40
20. Vis M8x16
21. Rondelles pour roues
22. Goupilles de sécurité pour roues
23. Ecrous M8
24. Tournevis
25. Clé à bougie
Montage
Monter le dispositif de transport, fig. 4-8
1. Montez le pied (16), les roues (14) et le guidon (18)
comme illustré sur les figures 4 à 8.
2. Montez toutes les pièces avant de remplir de car-
burant et d'huile afin d'éviter une fuite de liquides.
3. Pour monter les roues, faites d'abord glisser l'essieu
(15) à travers les supports sur la face inférieure du
générateur de courant et montez les roues (14) com-
me illustré sur la figure 7.

Mise en service

Attention ! Remplir d'huile avant la première utilisation.
Vérifier le niveau d'huile avant chaque usage, et lorsque
le moteur est coupé, et la machine se trouve sur une
surface plane. Utiliser une huile HD à quatre temps ou
similaire de la meilleure qualité possible.
Le type SAE 10W-30 est recommandé pour l'usage gé-
néral à toutes les températures.
