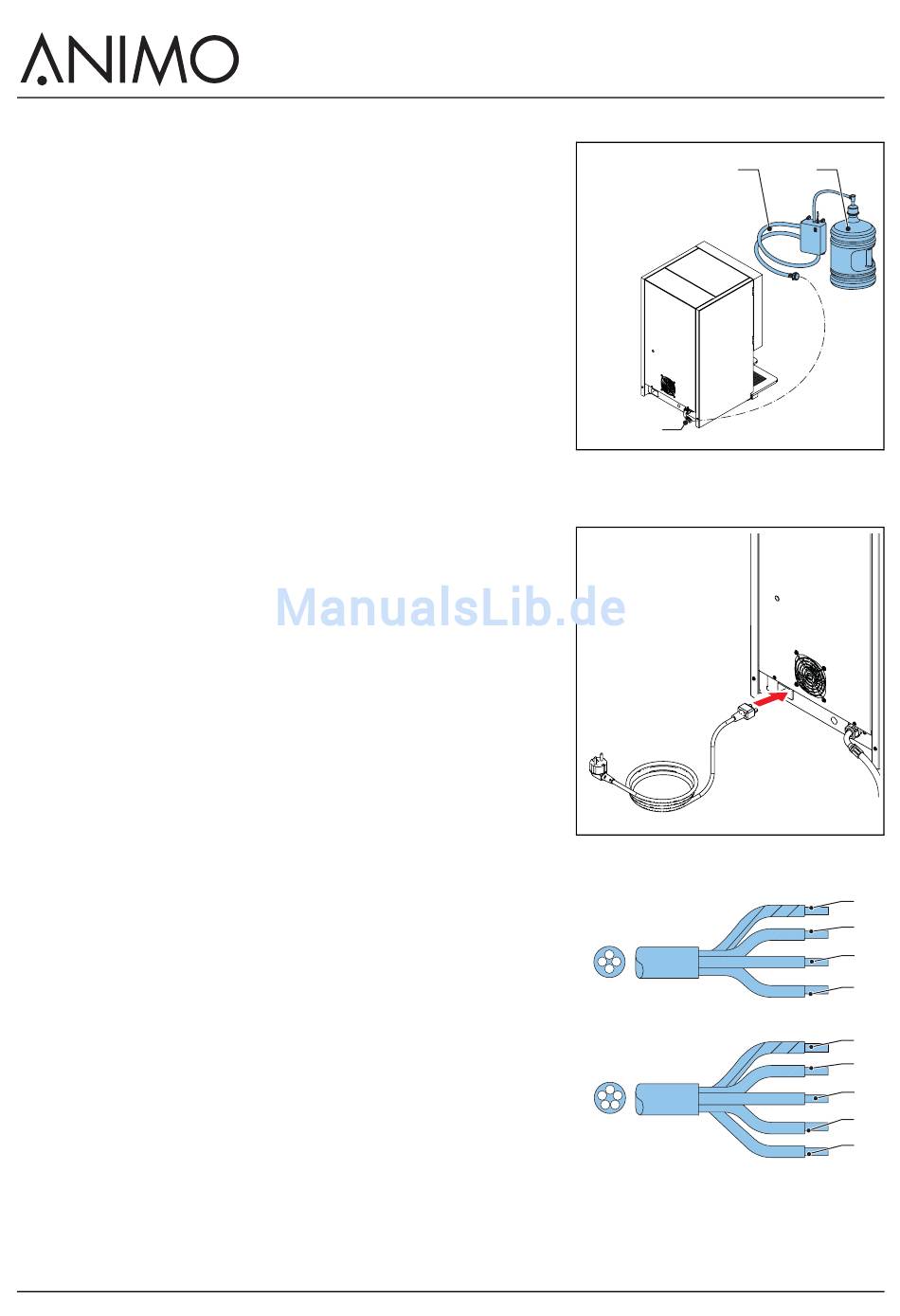

4 Verbinden Sie die Maschine (A) gegebenenfalls mit dem
Schlauch (B) mit dem eigenständigen Pumpensatz (C).
5 Vergewissern Sie sich, dass der Mindestwasserdruck 2 bar
(bei 5 l/min Durchflussdruck) nicht unterschreitet.
3.2.4

Elektrischer Anschluss

Bei einer Maschine, die mit separatem Netzkabel ausgeliefert wird:
1 Verbinden Sie das Netzkabel mit der Maschine.
Bei einer Maschine, die mit festem Netzkabel ausgeliefert wird:
1 Bringen Sie gemäß Auskunft des Händlers oder
Servicetechnikers einen geeigneten Stecker am Netzkabel
an.
1. Schließen Sie die gelb/grüne Ader (A) an dem mit "E"
gekennzeichneten Anschluss mit dem Erdungssymbol
oder der gelb/grünen Farbe an.
2. Schließen Sie die blaue Ader (B) an dem mit "N"
gekennzeichneten Anschluss an.
3. Schließen Sie die braune Ader (C) an dem mit "L1"
gekennzeichneten Anschluss an.
4. Schließen Sie die schwarze Ader (D) an dem mit "L2"
gekennzeichneten Anschluss an.
5. Falls das Netzkabel 5-adrig ist, schließen Sie die graue
Ader (E) an dem mit "L3" gekennzeichneten Anschluss
an.
DE 115
OptiVend NG
B C
A
2015/02 Rev. 1.0
A
B
C
D
A
B
C
D
E
