Messwerte beträgt je nach Dateigröße bis zu 5.000 Messwerte oder von dem ab, was
vorher in der aktuellen Datei (siehe Datenlogging) festgelegt wurde. Hier ist ein Bild des

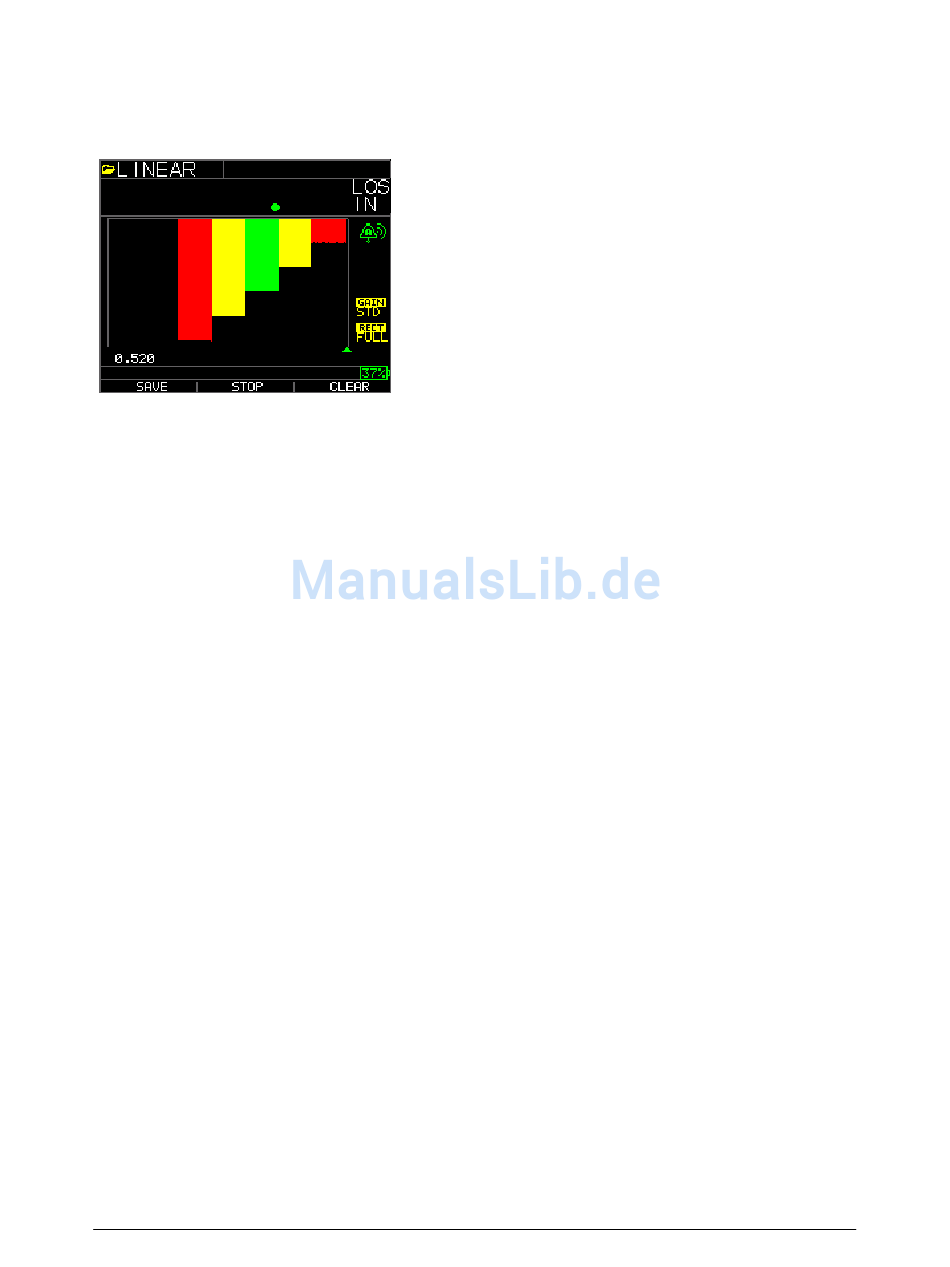

B-Scans eines zu prüfenden Blocks.
Ablegen eines B-Scan im Speicher.
Beim Speichern von Bildern in einer B-Scan-Datei müssen Sie zuerst einen Dateinamen
einrichten, als eine lineare Datei und nur die Dicke speichern...Nur die Dicke ist sehr
wichtig, da ein B-Scan für ca. 200 Datenpunkte steht und eine Dicke- und
Wellenformdatei voll sein würde, bevor ein B-Scan-Vollbild abgeschlossen ist. Drücken
Sie Done, F2 zum Starten und F1 zum Speichern. Sie können jetzt die Taste Menu OK
drücken, zu Datenlogger scrollen, die B-Scan- Datei zur Überprüfung wählen, Menu OK,
Review, Menu OK drücken, zu einer Id und einem Messwert scrollen und die Taste
Menu OK drücken. Der B-Scan wird angezeigt. F2 zentriert das Minimum (min) in der
Mitte des Bildschirms. F3 zeigt entweder Beg oder End an, um zum Anfang oder Ende
der Datei zu springen. Sie können auch den Cursor (Dreieck) mit den Pfeiltasten nach
links und nach rechts bewegen, um die Dicke oben rechts über dem Dreieck anzuzeigen.
