Extech Instruments
Pfeiltaste nach links oder nach rechts anzupassen und drücken Sie F1 (Exit). Sie können
das gleiche Verfahren für Verstärkung, Austastung und Bereich anwenden. Geräte, die
nach Januar 2008 ausgeliefert wurden, besitzen eine Hardwareänderung für Zoom-
Autoverfolgung. Diese Funktion befindet sich unter der Bereichstaste und kann mit Hilfe
der Pfeiltaste nach oben oder nach unten aktiviert werden, bis Zoom unten links
angezeigt wird. Wenn diese Option aktiviert wurde, zeigt der Zoom jedes gemessene
Echo in der Mitte des Bildschirm an, unabhängig von der Dicke, ohne jemals den Bereich
einstellen zu müssen. Der ungefähre Bereich des Bildschirms ist .250" Vollbild bei einer

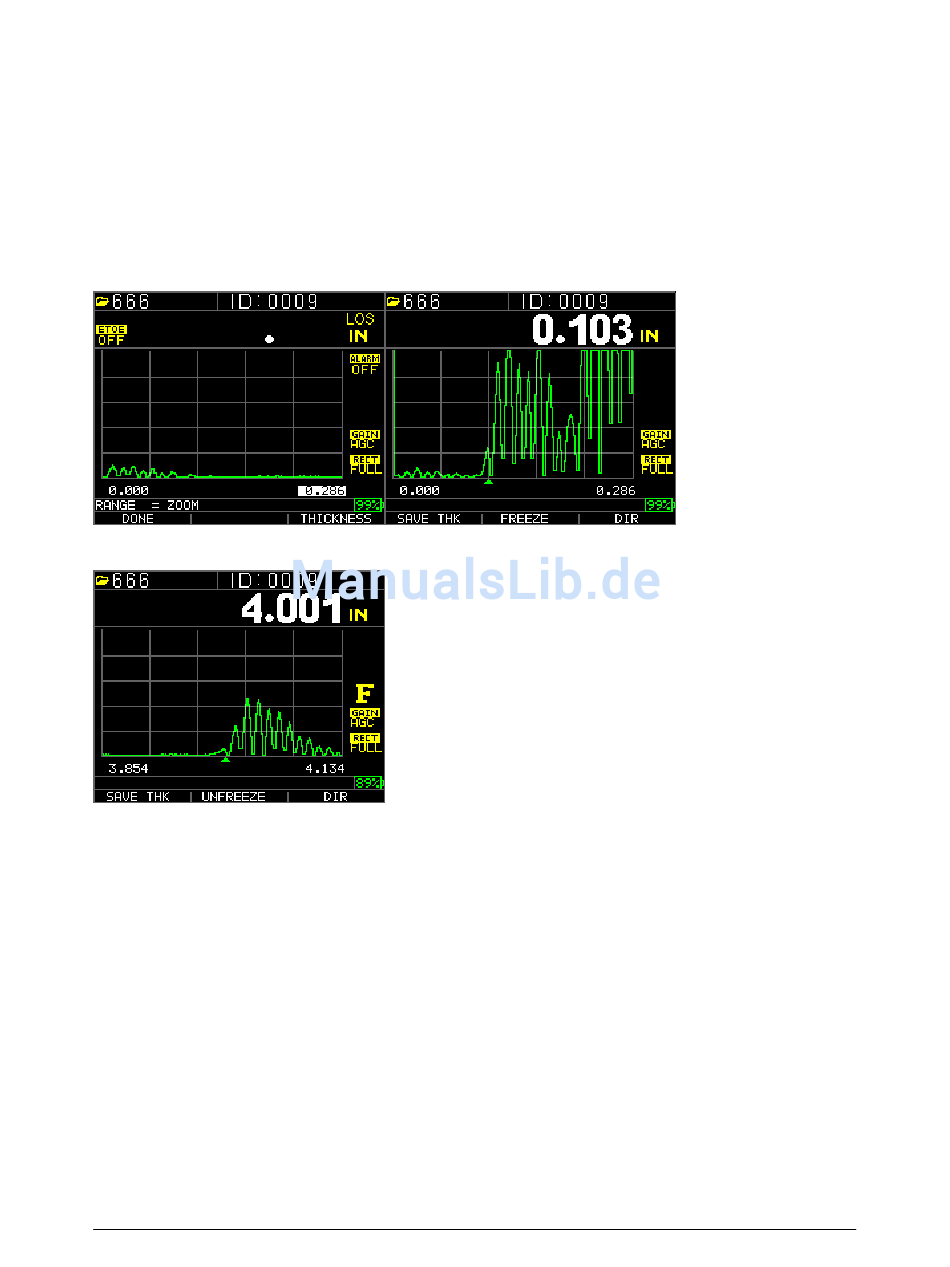

Stahlgeschwindigkeit. Hier sind ein paar Bilder bei ,100 und 4,000 Zoll:
Zoomaufforderung, Bereich bei .286"
.100" Echo auf dem Bildschirm zentriert
Zoll-Echo auf dem Bildschirm zentriert, rechts des Bildschirms minus links des
Bildschirms entspricht dem Bereich .28"
Das TKG250 verfügt über eine farbige Echtzeit-Wellenform mit Anpassungen. Nur
Bediener, die ausführliche Kenntnisse und Ausbildung in Bezug aus Ultraschall haben,
dürfen die auf Wellenformen bezogenen Funktionen anpassen, siehe Haftungsausschluss
am Anfang dieser Bedienungsanleitung. Wellenform-Anpassungen werden in
Anwendungen und Branchen verwendet, wo sie benötigt werden. Beispiel: Echo-to-Echo
ist sehr hilfreich bei der Verwendung von Echo-to-Echo- und Funktechnologie. Im
Folgenden sind einige Beispiele für Echo-to-Echo mit Austastung und Funktechnologie.
70
TKG250- DE V2.4 11/13
