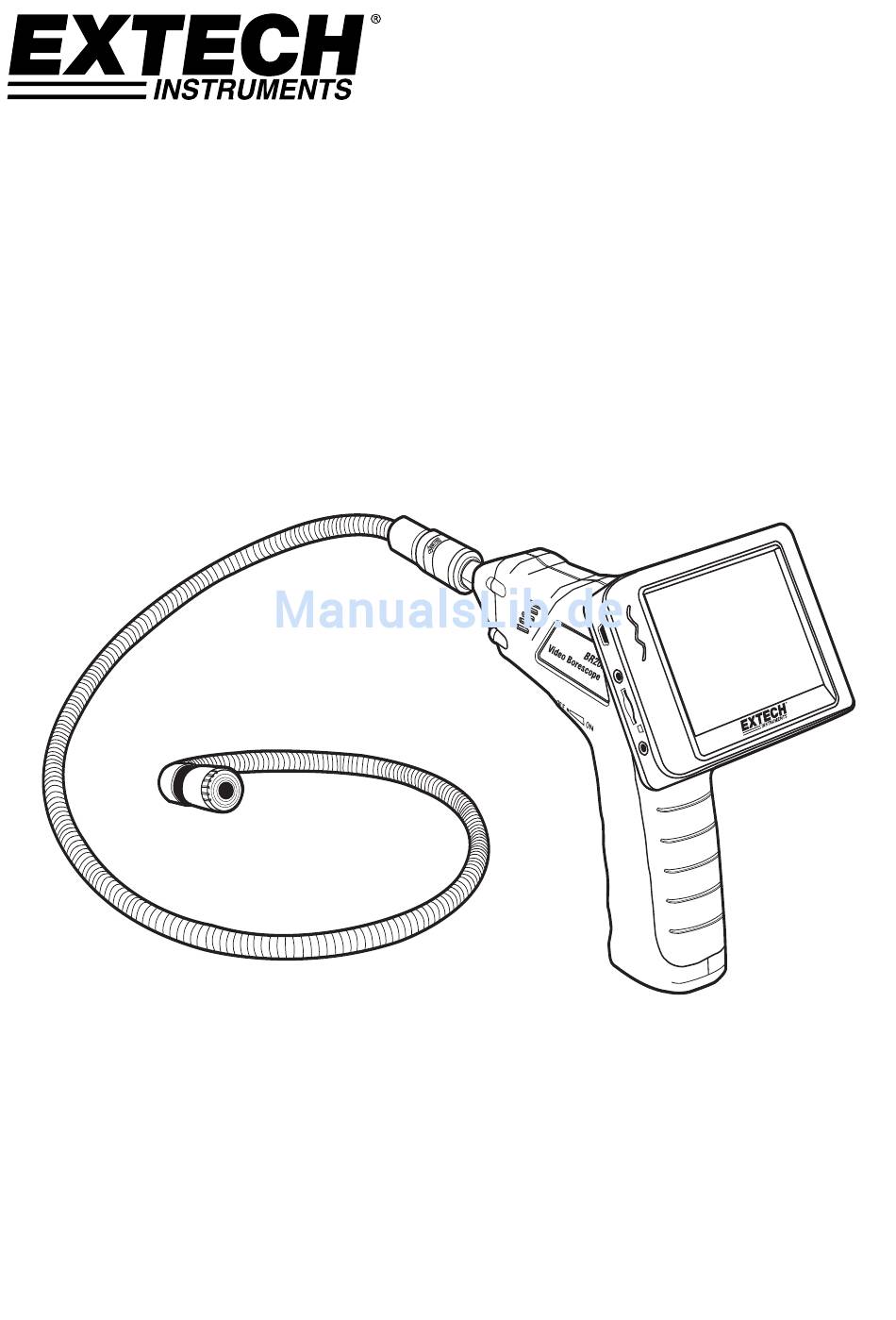

- Seite 1 Bedienungsanleitung Video-Endoskop Modelle BR200 und BR250...
- Seite 2 Einführung Herzlichen Glückwunsch zum Kauf dieses Extech BR200 (17 mm Kamerakopf) oder BR250 (9 mm Kamerakopf) Video-Endoskops. Dieses Gerät wurde zur Verwendung als ferngesteuertes Prüfgerät entwickelt. Es kann dazu benutzt werden, um an enge Stellen zu gelangen und anschließend Echtzeitvideos und Bilder zu liefern die auch aufgenommen werden können. Zu den typischen Anwendungen gehören die HVAC-Prüfung, Fahrzeuginspektion, Kabelführung und Boot-...
- Seite 3 Beschreibung Signalausgang Betriebsanzeige Ein-/Ausschalter, Dimmer Schlauch Kamerakopf und LEDs OK-Taste Pfeil-hoch-, Video- oder jpg-Taste Menü-Taste Pfeil-runter Taste 10 Ein-/Ausschalter 11 Betriebsanzeige 12 USB-Anschluss 13 Videoausgang 14 SD-Karten-Slot 15 Netzteilanschluss 16 Resetknopf 17 Signaleingang BR200-BR250-EU-DE v7.4 2/14...
-
Seite 4: Montage
Slot einrastet. Um die Karte aus dem Gerät zu entfernen, drücken Sie diese leicht nach innen und lassen Sie die Karte anschließend los, um sie aus dem Karten-Slot zu entnehmen. Bitte verwenden Sie Class 6 (oder höher) TF Flash Memory Card. BR200-BR250-EU-DE v7.4 2/14... - Seite 5 Montieren der Zubehörteile （BR200） Die mitgelieferten Zubehörteile (Spiegel, Haken und Magnet) werden alle in der gleichen Art und Weise an der Kamera angebracht. Beziehen Sie sich dafür auf die untenstehenden Grafiken: Montieren der Zubehörteile（BR250） Verhaken Sie das Zubehörteil im Loch des Kamerakopfes und schieben Sie die Gummimanschette über die Befestigungswelle.
-
Seite 6: Grundlegende Bedienung
7. Benutzen Sie die mitgelieferten Zubehörteile als Hilfe zum Bergen von kleinen Gegenständen. LCD Reset Als de BR200/BR250 LCD-monitor niet kan worden ingeschakeld, of als het wordt uitgeschakeld tijdens het gebruik, volg dan de onderstaande stappen om een Power reset uit te voeren: 1. -
Seite 7: Betrachten Eines Fotos Oder Videos
Adapter in den Kartenslot des PCs (falls verfügbar) ein. USB-Adapter: Setzen Sie die miniSD-Karte in einen USB-Adapter ein und schließen Sie diesen an einen USB-Anschluss an. USB-Kabel: Verbinden Sie das USB-Kabel von der Kamera mit dem PC. BR200-BR250-EU-DE v7.4 2/14... -
Seite 8: Spracheinstellungen
Benutzen Sie im Settings Modus die Pfeiltasten, um SYSTEM SETTING (grünes Icon) auszuwählen Drücken Sie OK, um die SYSTEM-Icon Liste aufzurufen Benutzen Sie die Pfeiltasten, um das VERSION-Icon (grün) auszuwählen Drücken Sie OK, um die Version anzuzeigen Drücken Sie nochmals OK, um zu beenden BR200-BR250-EU-DE v7.4 2/14... -
Seite 9: Austausch Der Batterie
Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien / Akkumulatoren verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. BR200-BR250-EU-DE v7.4 2/14... -
Seite 10: Technische Daten
Technische Daten KAMERA Bildsensor CMOS Pixel gesamt (NTSC) BR200: 712 x 486; BR250: 640 x 480 Horizontaler Sichtwinkel BR200: 50 Grad BR250: 45 Grad Übertragungsfrequenz 2 468 MHz Fokussierungspunkt BR200: 20 cm (8”), BR250: 10 cm (4”) Mindestbeleuchtung 0 Lux...
