Extech Instruments

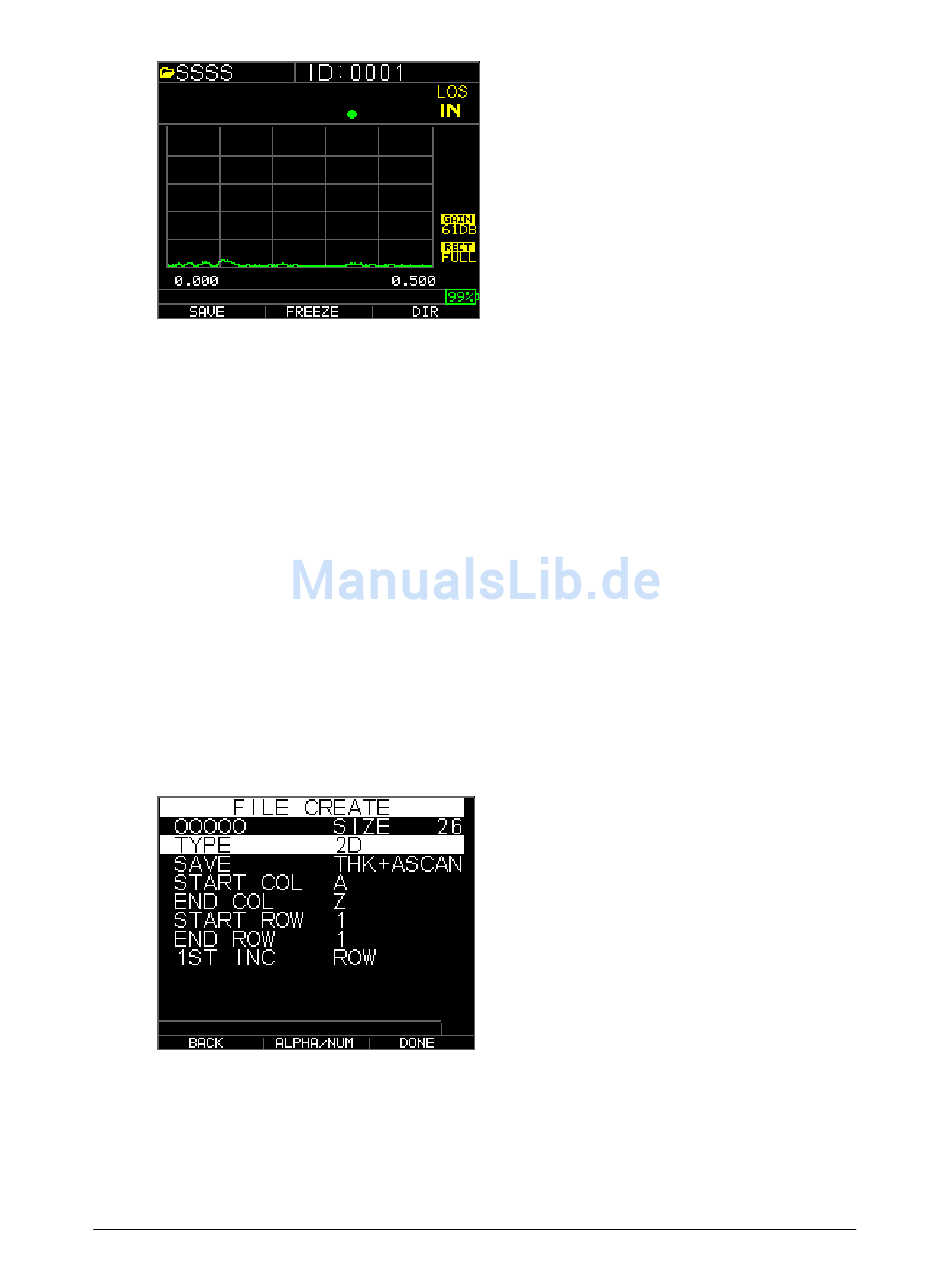

Auswahl einer benutzerdefinierten Rasterdatei
Wenn Sie einen 2D-Dateityp wählen, ändert sich die Anzeige wie unten
dargestellt.
Wählen Sie aus, ob Sie nur THK oder THK + A Scan speichern möchten, indem Sie
SAVE mit der Pfeiltaste nach links oder nach rechts hervorheben.
Heben Sie mit der Pfeiltaste nach oben oder nach unten die Startspalte hervor. Ändern
Sie den Wert jetzt mit der Pfeiltaste nach links oder nach rechts. Hinweis: Die F2-Taste
schaltet zwischen Buchstaben und Zahlen um. Wenn Sie A nach 1 ändern möchten,
drücken Sie die Taste F2. Dann wählen Sie mit der Pfeiltaste nach unten die Option END
COL. Ändern Sie den END COL-Wert mit der Pfeiltaste nach links oder nach rechts. Da
die Dateigröße auf 5000 begrenzt ist, ist der END COL-Wert auf 5000/END ROW
beschränkt. Beachten Sie, dass sich die „DATEIGRÖSSE" sich je nach den
Einstellungen END ROW und END COL ändert. Sie können die Anzahl der Zeilen und
Spalten für die neue Datei wählen und wenn Sie möchten, zuerst nach Zeile oder Spalte
inkrementieren. In anderen Worten, in welcher Richtung Ihres Rasters möchten Sie zuerst
erhöhen (aufwärts oder darüber).
Wenn die Auswahl von END ROW und END COL beendet ist, drücken Sie F3 (Done).
Der Bildschirm kehrt zeigt wieder zum Mess-Modus zurück und zeigt den neuen
Dateinamen und die nächste ID-Position in der oberen Zeile an, wie unten dargestellt.
54
TKG250- DE V2.4 11/13
