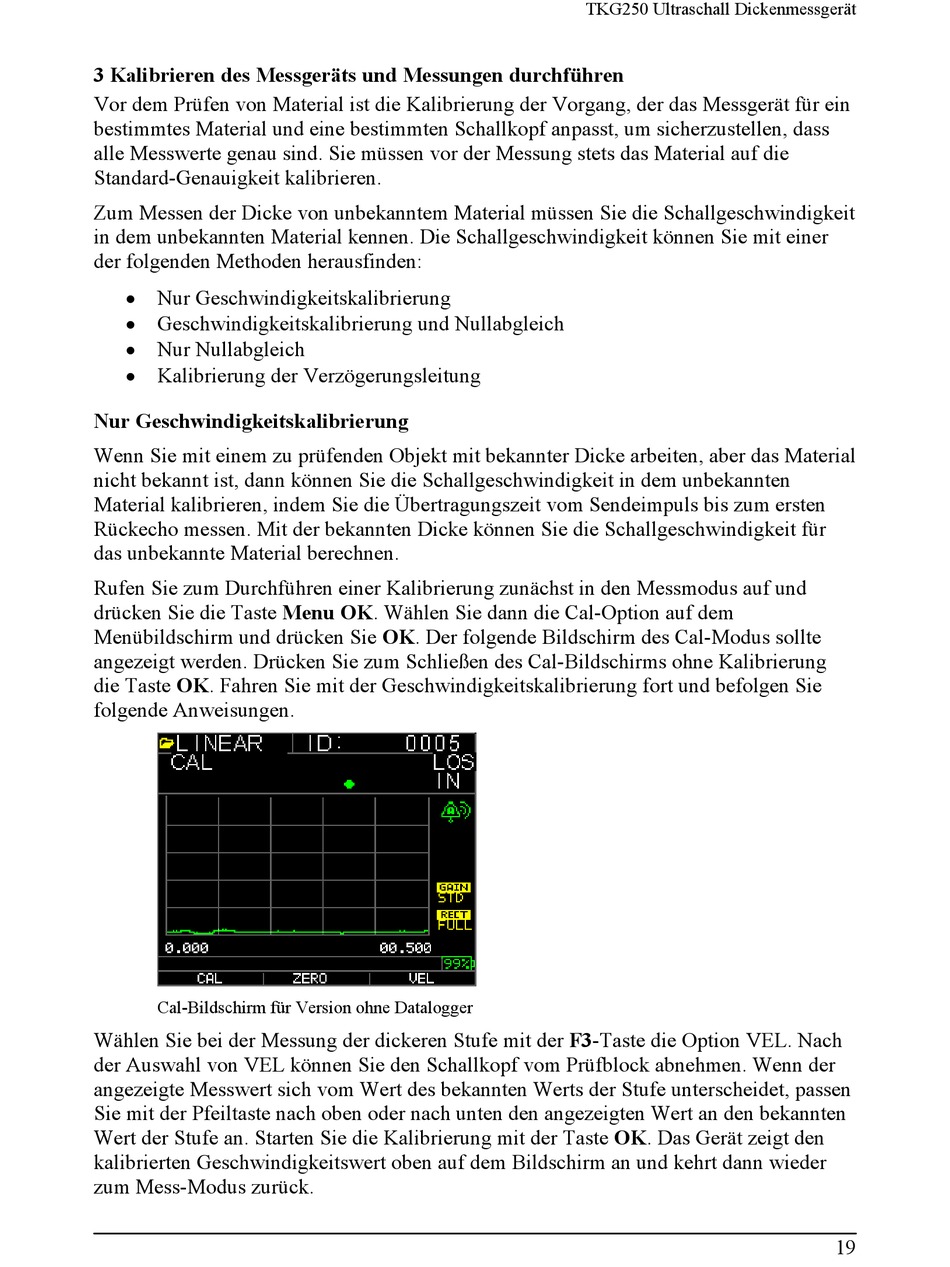

3 Kalibrieren des Messgeräts und Messungen durchführen
Vor dem Prüfen von Material ist die Kalibrierung der Vorgang, der das Messgerät für ein
bestimmtes Material und eine bestimmten Schallkopf anpasst, um sicherzustellen, dass
alle Messwerte genau sind. Sie müssen vor der Messung stets das Material auf die
Standard-Genauigkeit kalibrieren.
Zum Messen der Dicke von unbekanntem Material müssen Sie die Schallgeschwindigkeit
in dem unbekannten Material kennen. Die Schallgeschwindigkeit können Sie mit einer
der folgenden Methoden herausfinden:
Nur Geschwindigkeitskalibrierung
Geschwindigkeitskalibrierung und Nullabgleich
Nur Nullabgleich
Kalibrierung der Verzögerungsleitung
Nur Geschwindigkeitskalibrierung
Wenn Sie mit einem zu prüfenden Objekt mit bekannter Dicke arbeiten, aber das Material
nicht bekannt ist, dann können Sie die Schallgeschwindigkeit in dem unbekannten
Material kalibrieren, indem Sie die Übertragungszeit vom Sendeimpuls bis zum ersten
Rückecho messen. Mit der bekannten Dicke können Sie die Schallgeschwindigkeit für
das unbekannte Material berechnen.
Rufen Sie zum Durchführen einer Kalibrierung zunächst in den Messmodus auf und
drücken Sie die Taste Menu OK. Wählen Sie dann die Cal-Option auf dem
Menübildschirm und drücken Sie OK. Der folgende Bildschirm des Cal-Modus sollte
angezeigt werden. Drücken Sie zum Schließen des Cal-Bildschirms ohne Kalibrierung
die Taste OK. Fahren Sie mit der Geschwindigkeitskalibrierung fort und befolgen Sie
folgende Anweisungen.
Cal-Bildschirm für Version ohne Datalogger
Wählen Sie bei der Messung der dickeren Stufe mit der F3-Taste die Option VEL. Nach
der Auswahl von VEL können Sie den Schallkopf vom Prüfblock abnehmen. Wenn der
angezeigte Messwert sich vom Wert des bekannten Werts der Stufe unterscheidet, passen
Sie mit der Pfeiltaste nach oben oder nach unten den angezeigten Wert an den bekannten
Wert der Stufe an. Starten Sie die Kalibrierung mit der Taste OK. Das Gerät zeigt den
kalibrierten Geschwindigkeitswert oben auf dem Bildschirm an und kehrt dann wieder
zum Mess-Modus zurück.
TKG250 Ultraschall Dickenmessgerät
19
