Inhaltszusammenfassung für Extech Instruments HDV600

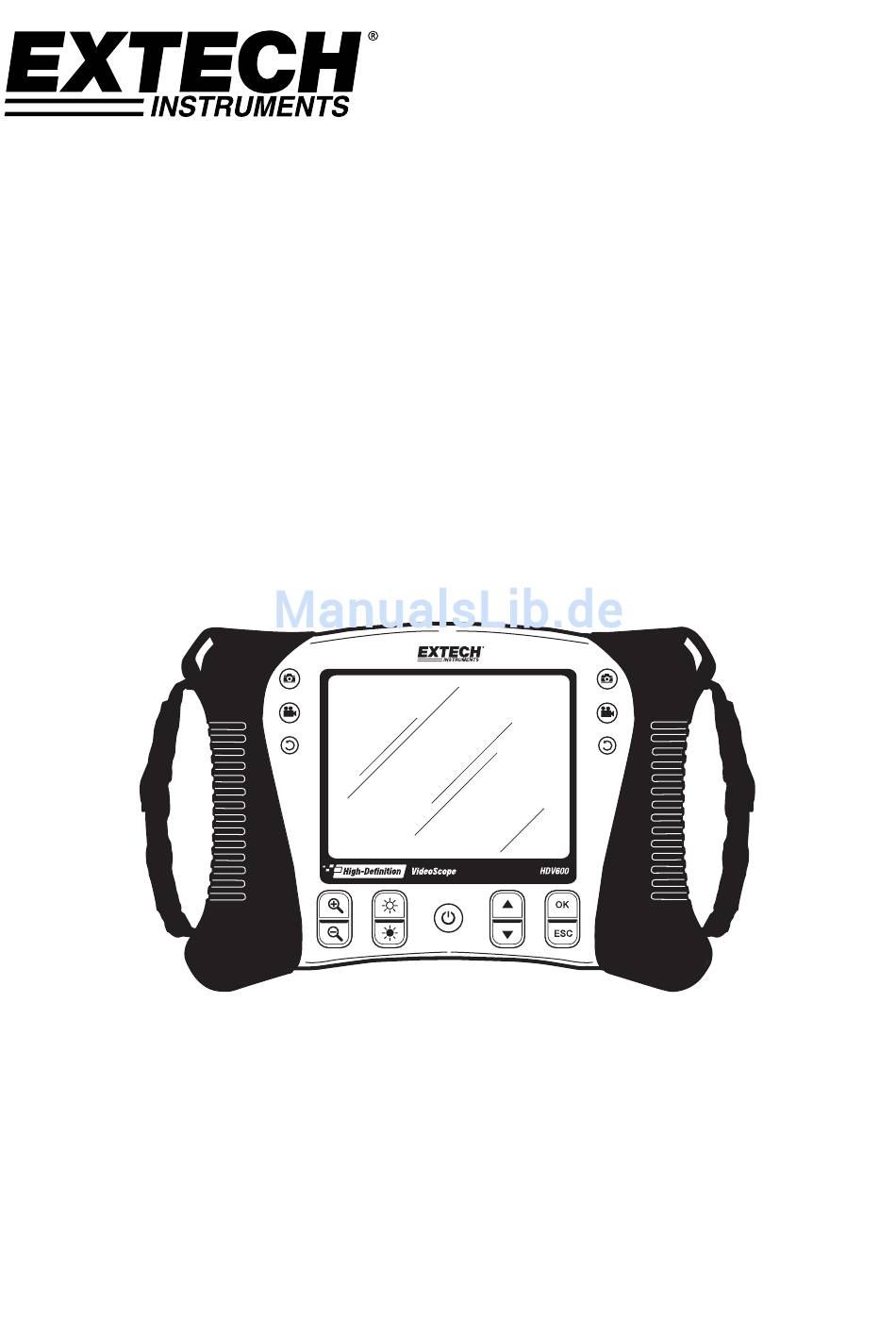

- Seite 1 Benutzerhandbuch Hochauflösendes Videoskop Modell HDV600...
-
Seite 2: Vorsichtsmaßnahmen
Introduction Herzlichen Glückwunsch zum Kauf dieses Extech Video-Endoskops der HDV600 Serie. Dieses Gerät wurde zur Verwendung als ferngesteuertes Prüfgerät entwickelt. Es kann dazu benutzt werden, um an enge Stellen zu gelangen und anschließend Echtzeitvideos und Bilder zu liefern die auch aufgenommen werden können. Zu den typischen Anwendungen gehören die HVAC-Prüfung, Fahrzeuginspektion, Kabelführung und Boot-/Luftfahrzeug-Inspektion. - Seite 3 11 12 13 14 15 16 16. AC-Adapteranschluss Schwenksonde 1. Schwenkknopf 2. Schwenk-Spannknopf 3. Schwenkkamera 4. Lichtintensitäts-Tasten 5. Ein-/Aus-Taste 6. AC-Adapter und Verlängerungskabelanschlüsse 7. Tragegurt Funksender Sondenanschluss Lichtintensitäts-Tasten Ein-/Aus-Taste AC-Adapter und Verlängerungskabelanschlüsse Tragegurt Sondenzubehör Anti-Snag Spitze Magnet 45° Spiegel Sonde Kamera Sondenkabel Monitoranschluss HDV600-de-DE_V2.9 8/16...
-
Seite 4: Installation
Zum Einstellen der Menüanzeige in einer von 21 Sprachen. LANGUAGE: Zum Einstellen des Videoausgangs im NTSC oder PAL Format. VIDEO FORMAT: Zum Einstellen der automatischen Abschaltung (APO): 5, 10, 15, 30 AUTO POWER OFF: Minuten oder DISABLE. Zum Einstellen des Eingangssignals: Direct oder Wireless. INPUT SOURCE: HDV600-de-DE_V2.9 8/16... -
Seite 5: Bedienung
Taste, um das Display um 90 Grad zu drehen. Montieren des Sondenzubehörs Drei Zubehörteile sind im Lieferumfang jeder Sonde enthalten (Spiegel, Anti-Snag Spitze und Magnet). Bringen Sie das Zubehör durch Abschrauben des Sondenrings und anschließendes Anschrauben des Zubehörteils an. HDV600-de-DE_V2.9 8/16... - Seite 6 Kameraspitze auf den benötigten Betrachtungswinkel einzustellen. Drehen Sie den oberen Knopf, um den Zug des äußeren Knopfs zu erhöhen oder zu verringern. In diesem Modus wird die Lichtintensität durch die Tasten auf dem Bildschirm gesteuert, nicht durch die Tasten auf dem Sender HDV600-de-DE_V2.9 8/16...
- Seite 7 Videos werden mit dem Film-Icon auf dem Display angezeigt. Um ein Video abzuspielen, wählen Sie eine Video-Datei, drücken Sie die Taste. Play-Icon erscheint während der Wiedergabe. Drücken Sie nochmals die Taste, um die Wiedergabe zu pausieren. Das Pause-Icon erscheint. HDV600-de-DE_V2.9 8/16...
- Seite 8 Das Gerät gibt ein hochwertiges Videobild aus. Video Menü Profile der HDV600 Monitor hat 2 factory default profile (Standard1 und Standard2) und ein Benutzerprofil für Helligkeit, Kontrast, Farbton und Sättigung der Kameraeinstellungen. Für den Zugriff auf die werkseitigen Standardwerte Menü, befolgen Sie dieses Verfahren.
- Seite 9 Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien / Akkumulatoren verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. HDV600-de-DE_V2.9 8/16...
-
Seite 10: Technische Daten
100 bis 240 V Eingang / 9 VDC Ausgang Ungehinderter Wirkungsbereich 10 m Betriebs-/Lagertemperatur -10 bis 60 °C / -40 bis 80 °C Abmessungen (B H T) 7,5’ x 2,75 x 2,5” (19 x 7 x 6,35 cm) Gewicht (ca.) 0,95 lb (431 g) HDV600-de-DE_V2.9 8/16... - Seite 11 10 m 6 cm bis ∞ 640 x 480 HDV-25CAM-30G Fiberglas 25 mm 30 m 6 cm bis ∞ Copyright © 2012‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form ISO‐9001 Certified www.extech.com HDV600-de-DE_V2.9 8/16...
