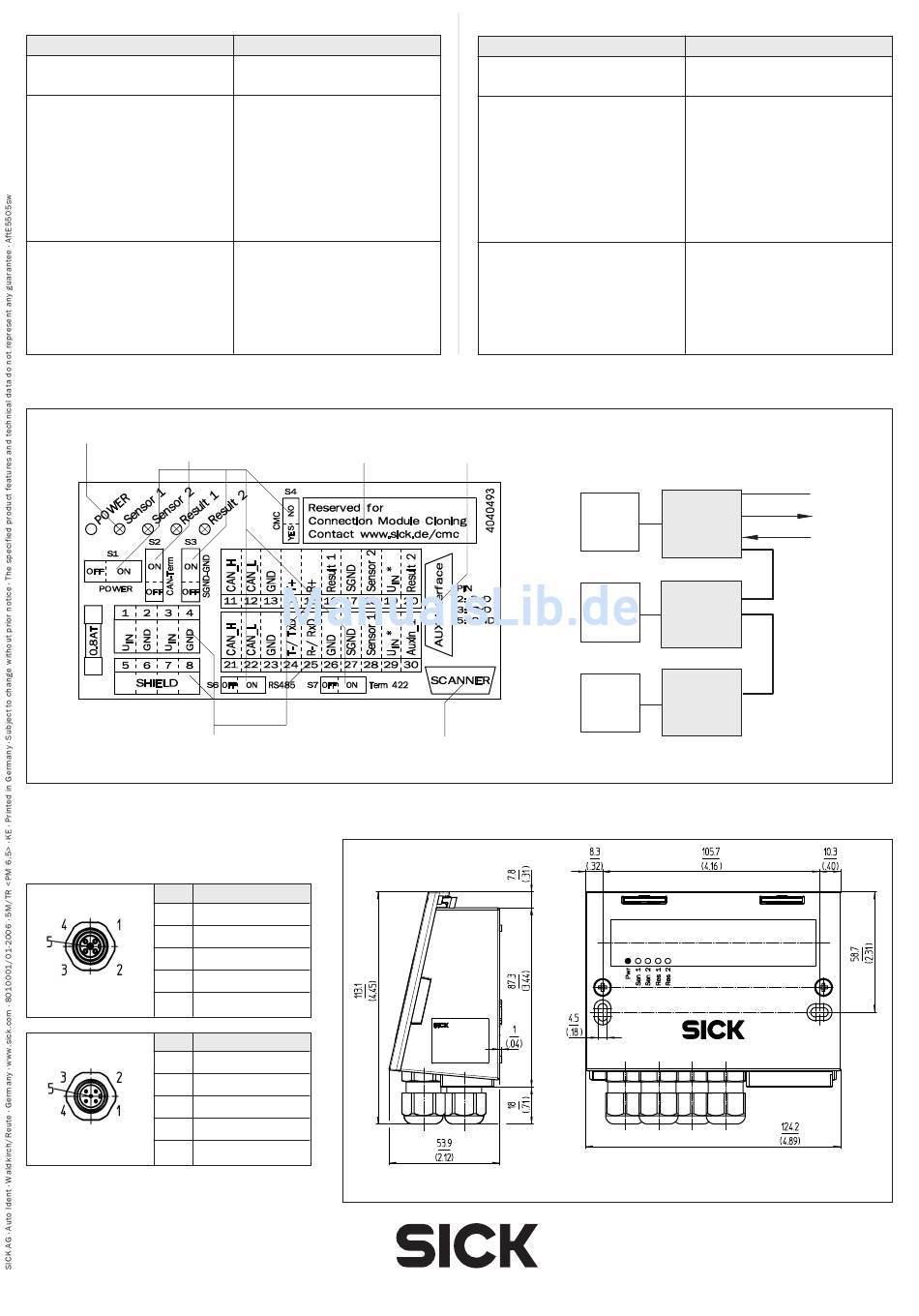

8. Fehlersuche
Störung
• Nach Anlegen der Versorgungs-spg.
leuchtet die LED „Power" nicht
• Signale des angeschlossenen
Lesetaktsensors bleiben
wirkungslos
• Nach Anschluss des PCs an den
Stecker „AUX" kein Zugriff auf
den Scanner mit CLV-Setup
Aufbau, Klemmenbelegung/design, terminal assignment
Konfigurationsschalter
LEDs
Configuration switches
Klemmenleisten
Terminal strips
CDB420-101:
Pinbelegung M12-Steckverbindungen
Pin assignment of M12 connectors
Pin
Signal
(Buchse/socket)
1
Schirm/Shield
2
V
3
GND
4
CAN H
CAN bus
5
CAN L
Pin
Signal
(Stecker/plug)
1
Schirm/Shield
2
V
3
GND
4
CAN H
CAN bus
5
CAN L
4 # 4
© SICK AG · Division Auto Ident · Germany · All rights reserved
Abhilfe
• Schalter S 1 (Power) in Position
„ON" bringen
• Sensor gemäß CLV-Connect
anschließen
• Stellung des Schalters S 3 prüfen
(SGND–GND)
• Mit Hilfe von „CLV-Setup" die
Quelle des Lesetaktes im Scan-
ner auf „Sensor 1" einstellen.
Download zum Scanner!
• Wenn kein CMC400 gesteckt,
Schalter S 4 in Pos. „NO" bringen
• Mit Hilfe der Funktion
„AutoBaudDetect" in „CLV-Setup"
die Kommunikationsparameter
des PC automatisch wählen
Steckplatz für CMC400
Plug-in slot for CMC400
Maßbild/dimensioned drawing
s
s
8. Troubleshoooting
Malfunction
• "Power" LED does not light up
when power supply is connected
• Signals from connected reading
clock sensor have no effect
• Cannot access scanner with
CLV-Setup after connecting the
PC to the "AUX" connector
Anschluss PC
PC connection
Anschluss Scanner
Scanner connection
Alle Angaben in mm (inch)/All dimensions in mm (inch)
Remedy
• Set switch S 1 (Power) to "ON"
• Connect sensor in accordance
with CLV-Connect
• Check switch S 3
(SGND–GND)
• Using "CLV-Setup", set the
reading clock source on the
scanner to "Sensor 1".
Download to scanner
• If no CMC400 is connected, set
switch S 4 to "NO"
• Using the "AutoBaudDetect"
function in "CLV-Setup", configure
the PC communication
parameters automatically
Schema: Aufbau eines CAN-Scanner-Netzwerkes
Diagram: Building a CAN scanner network
Scanner
CDB420
Scanner
CDB420
Scanner
CDB420
"Host"
"Result 1"
"Sensor 1"
CAN-
Bus
8010001/01-2006
