Installation
Schritt 3: Lösen Sie die Verdrahtung und
entfernen Sie gegebenenfalls den
vorhandenen Schalter.
Schritt 4: Schließen Sie den Außenleiter an die
Anschlussklemme L an.
Schritt 5: Schließen Sie den Neutralleiter an die
Anschlussklemme N an.
Schritt 6: Befestigen Sie den HomeMatic Unter-
putz-Sender mittels der beiliegenden
Schrauben an der Unterputzdose.
Bitte beachten Sie bei der Montage,
dass sich der Config-Taster (B) des
Senders links oben befinden muss.

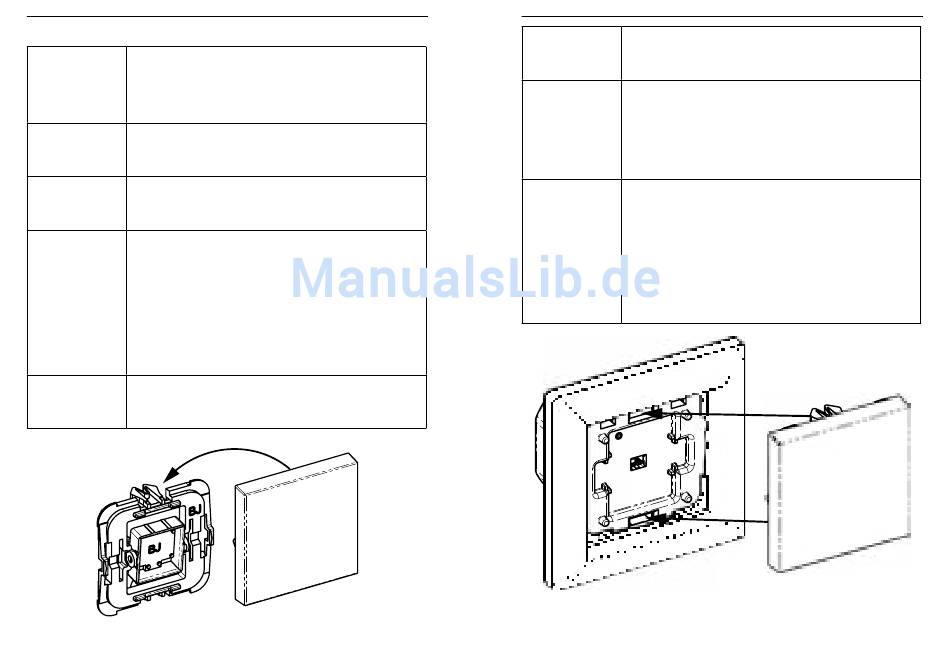

Schritt 7: Montieren Sie den Adapter auf der
Wippe.
18
Schritt 10: Schalten Sie die Haussicherung des
Stromkreises wieder ein.
Schritt 11: Jetzt können beispielsweise Aktoren
oder eine Zentrale an den Sender an-
gelernt werden (siehe „7.1 Anlernen"
auf Seite 20).
Schritt 12: Befestigen Sie nun die Wippe mit dem
Adapter auf dem Sender und halten
Sie den Rahmen davor.
Platzieren Sie den Adapter dabei so,
dass die beiden Rasternasen in die
vorhandenen Langlöcher passen.
Installation
