8. Anschluss der Fühler
8.4 Potentialtrennung

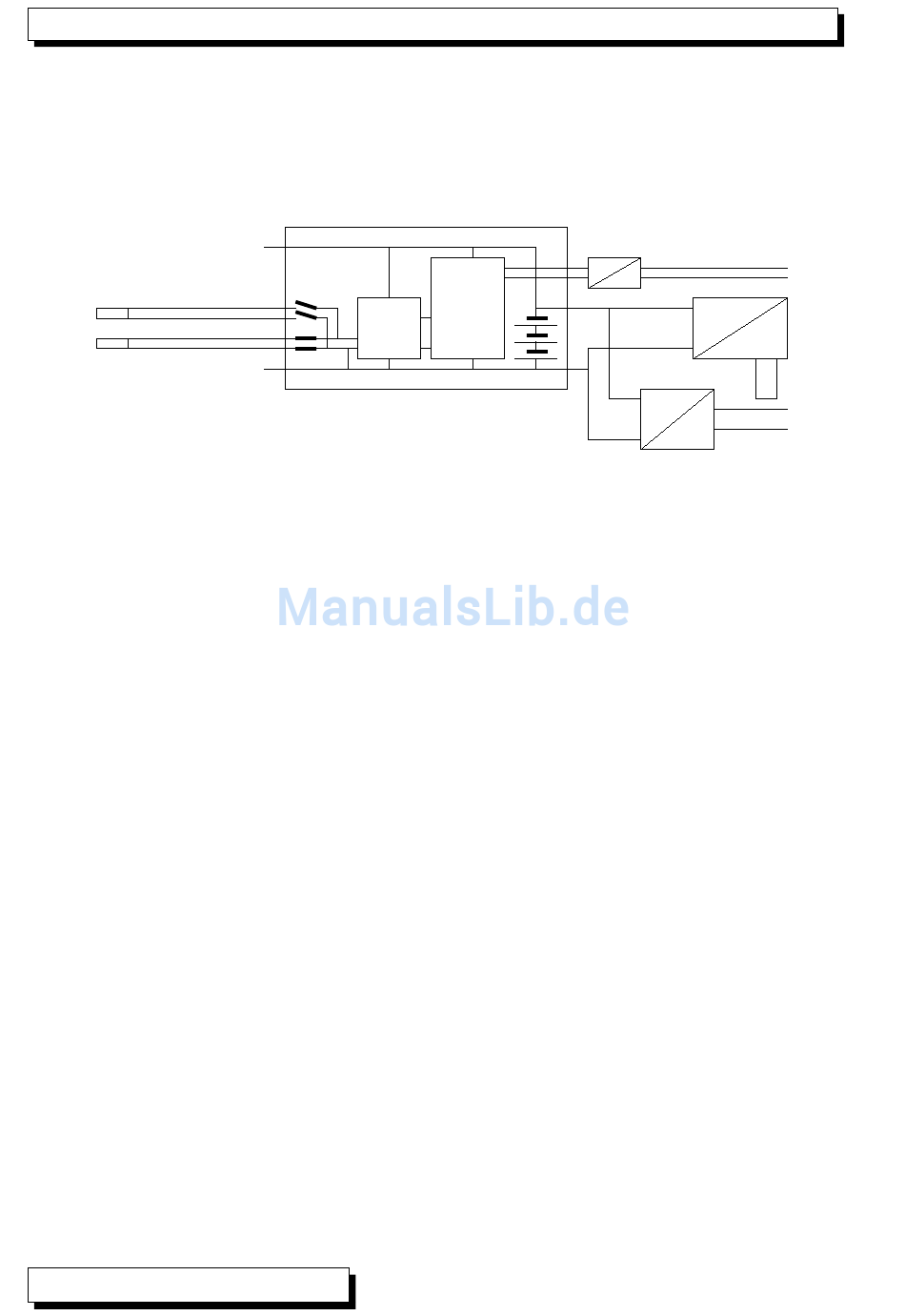

Beim Aufbau einer funktionierenden Messanordnung ist es sehr wichtig, dass
zwischen Fühlern, Stromversorgung und Peripheriegeräten keine Ausgleichs-
ströme fließen können. Dies wird erreicht, wenn alle Punkte auf gleichem Po-
tential liegen oder ungleiche Potentiale galv. getrennt werden.
Fühler
M1
M0
Die analogen Eingänge sind durch photovoltaische Relais galvanisch getrennt
und zwischen ihnen ist ein Potentialunterschied von maximal 50 V DC bzw.
60V AC zulässig.
Die Stromversorgung wird durch den Trafo des Netzadapters oder einen
DC/DC-Wandler im Anschlusskabel ZA2690-UK isoliert.
16
ALMEMO
U+
ADC
U-
®
1036-2
uC
Datenkabel
DC
AC
Versorgung
230V≈
DC
DC
10..30V=
