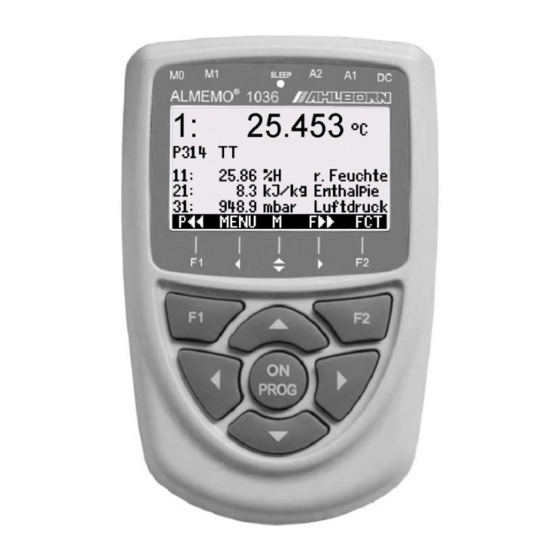

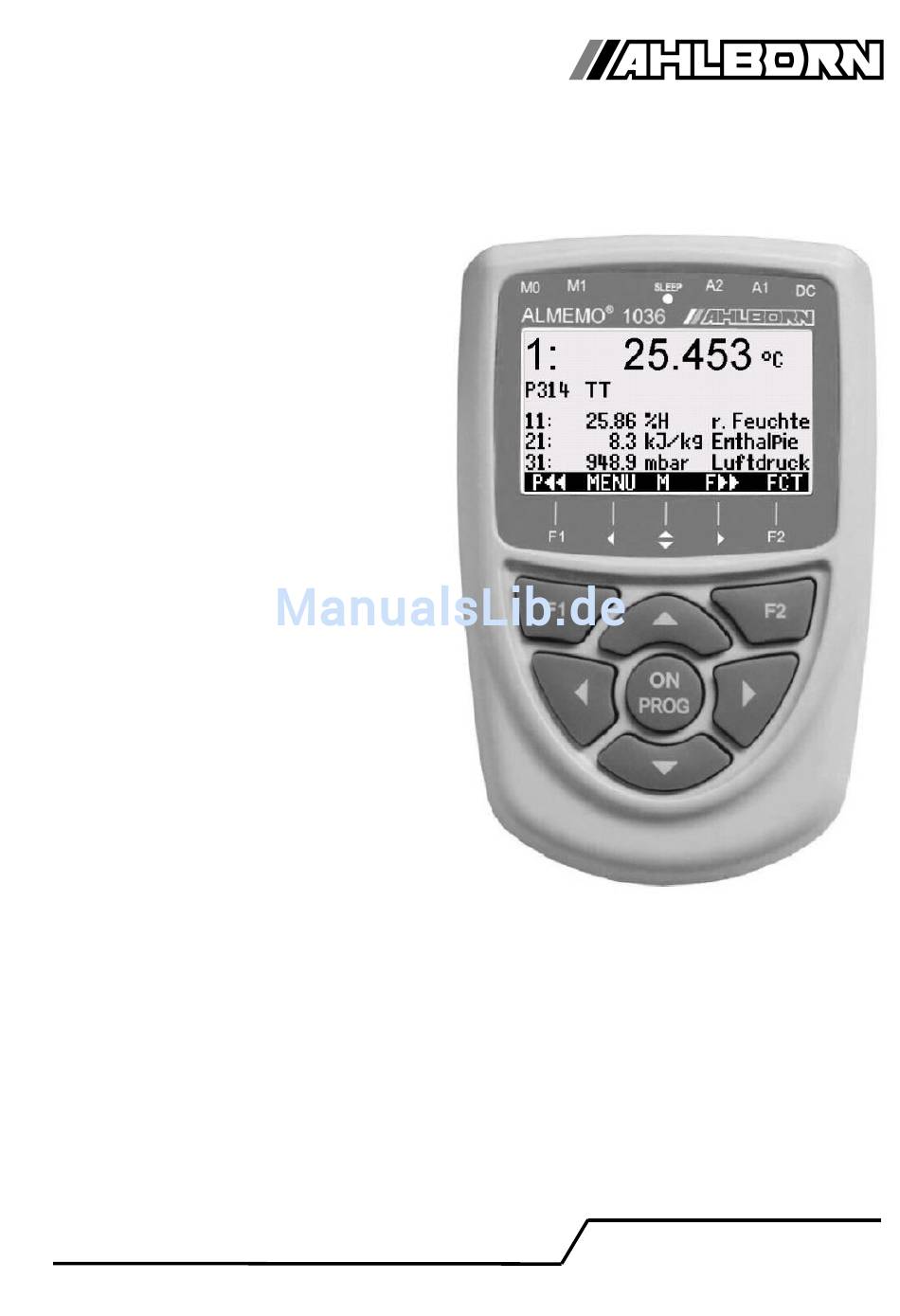

- Seite 1 ____________________________ Bedienungsanleitung ALMEMO ® 1036-2 Hochpräzises Feuchtemessgerät für Pt100-Psychrometer V1.6 18.03.2014 www.ahlborn.com...
-
Seite 2: Bedienelemente
1. Bedienelemente 1. BEDIENELEMENTE (1) Messbuchsen M0 bis M1 M0..M1 ALMEMO-Fühler M10..M31 zusätzliche Kanäle für Feuchtegrößen Luftdruck M12..M32 zusätzliche Kanäle evtl. Differenz, Ubat (2) Sleep-LED (3) Ausgangsbuchse A2 SD-Speicherstecker (ZA1904-SD) (4) Ausgangsbuchse A1 Schnittstelle V24 (ZA 1909-DK5) LWL (ZA 1909-DKL) USB (ZA 1919-DKU) Ethernet (ZA 1945-DK) (5) Stromversorgung DC 12V... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 2. INHALTSVERZEICHNIS 1. BEDIENELEMENTE...................2 3. ALLGEMEINES..................5 3.1 Gewährleistung...................5 3.2 Lieferumfang..................5 3.3 Entsorgung..................6 4. SICHERHEITSHINWEISE................6 4.1 Umgang mit Batterien bzw. Akkus.............7 4.2 Besondere Bedienhinweise..............7 5. EINFÜHRUNG.................... 8 5.1 Grundlagen der Feuchtemessung.............8 5.2 Psychrometer..................8 5.3 Messgerät.................... 8 5.4 Fühlerprogrammierung...............9 5.5 Messung..................... - Seite 4 2. Inhaltsverzeichnis 13.1 Messwert nullsetzen...............22 13.2 Max-Min-Speicher................23 13.3 Einzelwertspeicher................23 14. FÜHLERPROGRAMMIERUNG..............24 14.1 Messkanalbezeichnung..............24 14.2 Verriegelung der Fühlerprogrammierung........24 14.3 Messbereichswahl................24 14.4 Funktionen beim Pt100-Psychrometer FPA8363P3......25 14.4.1 Messbereiche................25 14.4.2 Mehrpunktjustage..............25 14.4.3 Dämpfung durch gleitende Mittelwertbildung......26 14.5 Funktionen bei D6-Fühlern.............26 14.5.1 Messbereiche des Ntc-Psychrometers FNAD46-3....26 14.5.2 Messbereiche des kap.
-
Seite 5: Allgemeines
Allgemeines 3. ALLGEMEINES Herzlichen Glückwunsch zum Kauf dieses innovativen Psychrometers, das sich durch eine Präzisionsmessung von Pt100-Fühlern mit einer Auflösung von 0.001K auszeichnet und damit auch hochgenaue Feuchtemessung bietet. 3.1 Gewährleistung Jedes Gerät durchläuft vor dem Verlassen des Werkes mehrere Qualitäts- tests. -
Seite 6: Entsorgung
3. Allgemeines 3.3 Entsorgung Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union ei- ner getrennten Müllsammlung zugeführt werden muss. Dies gilt sowohl für das Produkt selbst, als auch für alle mit diesem Symbol gekennzeichneten Zubehörteile. Diese Pro- dukte dürfen nicht über den unsortierten Hausmüll entsorgt werden. -
Seite 7: Umgang Mit Batterien Bzw. Akkus
Sicherheitshinweise GEFAHR Lebensgefahr durch gefährliche elektrische Spannung! Es bestehen Gefahren bei: Verwendung von ungeeigneter Stromversorgung und • Peripheriegeräten. Beschädigungen durch elektrostatische Entladungen • oder Blitzschlag. Verlegen Sie Fühlerleitungen nicht in der Nähe von • Starkstromleitungen. Achten Sie auf die Ableitung statischer Elektrizität, be- •... -
Seite 8: Einführung
5. Einführung 5. EINFÜHRUNG 5.1 Grundlagen der Feuchtemessung In der atmosphärischen Luft ist immer Feuchte in Form von Wasserdampf vor- handen. Der Anteil des Wasserdampfes kann verschieden hoch sein. Der Sät- tigungsdampfdruck ist der bei gegebener Lufttemperatur über einer ebenen Wasseroberfläche maximal mögliche Partialdruck des Wasserdampfes. -
Seite 9: Fühlerprogrammierung
Messgerät te sind dabei größer als die sonst bei ALMEMO -Geräten üblichen 16bit-Zah- ® len. Deshalb können hier nicht die Standardfunktionen Grenzwerte, Messwert- korrektur, Skalierung oder Analogausgang unterstützt werden. Mit Hilfe des Pt100-Psychrometergebers werden Trocken- und Feuchttempe- ratur sehr genau erfasst und damit alle Feuchterechengrößen auf Basis der Formeln nach Dr. -
Seite 10: Messung
5. Einführung 5.5 Messung Die Messkanäle lassen sich über die Tastatur sukzessiv vorwärts oder rück- wärts anwählen. Die Daten werden mit der Messrate von 1.25 Messungen/Se- kunde auf das Display ausgegeben. Luftdruckkompensation Feuchterechengrößen sind stark luftdruckabhängig. Um entsprechende Fehler zu vermeiden, ist in dem Gerät ein eigener Luftdrucksensor eingebaut, mit dem die Messwerte kompensiert werden. -
Seite 11: Inbetriebnahme
Inbetriebnahme 6. INBETRIEBNAHME Fühleranschluss Fühler an die Buchsen M0 bis M1 (1) anstecken s. 8. Stromversorgung mit Batterien oder Netzadapter an Buchse DC (5) s. 7.1, 7.2 Einschalten Taste (7) drücken s. 7.4 ON / PROG Automatische Anzeige des Messmenüs s. 11. Menüauswahl aufrufen mit den Tasten: <MENU>... -
Seite 12: Stromversorgung
7. Stromversorgung 7. STROMVERSORGUNG Zur Stromversorgung des Messgerätes haben Sie folgende Möglichkeiten: 3 Alkaline-Mignon-Zellen (Typ AA) im Lieferumfang Netzadapter 12V, 1A mit ALMEMO -Stecker ZA 1312-NA7 ® galv. getr. Stromversorgungskabel (10..30V DC, 0.25A) ZA 2690-UK In unserem Lieferprogramm bieten wir entsprechendes Zubehör an. 7.1 Batteriebetrieb und Versorgungsspannungskontrolle Zur Stromversorgung des Gerätes dienen serienmäßig 3 Alkaline-Mignon-Bat- terien. -
Seite 13: Ein-, Ausschalten, Neuinitialisierung
Ein-, Ausschalten, Neuinitialisierung 7.4 Ein-, Ausschalten, Neuinitialisierung Zum Einschalten des Gerätes betätigen Sie die Taste (6) in der Mit- PROGr te der Cursortasten. Im Display erscheint zuerst immer das Messmenü. Zum Ausschalten des Gerätes drücken Sie die gleiche Taste län- PROGr ger. -
Seite 14: Stationäres Präzisionspsychrometer Fpa 836-3P3
8. Anschluss der Fühler 8.2 Stationäres Präzisionspsychrometer FPA 836-3P3 Wassertank füllen: 1. Wassernachfüllschraube öffnen 2. Destilliertes Wasser mit Hilfe der mitgelieferten Spritzflasche in den Was- sertank einfüllen. 3. Nachfüllschraube wieder eindrehen und Messung durchführen. Unter bestimmten Bedingungen kann es zu einer Verkeimung des Wassers im Tank kommen. -
Seite 15: Messbuchsen Und Messkanäle
Stationäres Präzisionspsychrometer FPA 836-3P3 2. Stellen Sie sicher, dass der Feuchtefühlers immer ausreichend befeuchtet ist. Im Zweifelsfall die Befeuchtung des Baumwollstrumpfes oder Dochtes durch Sichtkontrolle prüfen. Verwenden Sie zur Befeuchtung des Dochtes immer destilliertes Wasser. Andernfalls könnte der Docht verkalken. 3. -
Seite 16: Potentialtrennung
8. Anschluss der Fühler 8.4 Potentialtrennung Beim Aufbau einer funktionierenden Messanordnung ist es sehr wichtig, dass zwischen Fühlern, Stromversorgung und Peripheriegeräten keine Ausgleichs- ströme fließen können. Dies wird erreicht, wenn alle Punkte auf gleichem Po- tential liegen oder ungleiche Potentiale galv. getrennt werden. Fühler Datenkabel Versorgung... -
Seite 17: Anzeige Und Tastatur
1036-2 besteht aus einer Punkt- matrix-LCD-Anzeige mit 128x64 Punkten, bzw. 8 Zeilen mit 8 Punkten Höhe. In der Menüauswahl (s. 10) stehen zur Verfügung: 2 M ess-Menüs zur Messwerterfassung (s. 11), AMR ALMEMO 1036-2 1 F unktionsmenü (s. 13) zur Speicherung, wählbar M*Fühleranzeige ©... -
Seite 18: Funktionstasten
9. Anzeige und Tastatur Im Datenloggermenü (s. 15) erscheinen in der oberen Statuszeile zusätzlich folgende Symbole zur Kontrolle des Messablaufs: ll oder © Messung gestoppt oder gestartet: Messkanalabfrage gestartet mit Speichern: Messkanalabfrage gestartet mit Schnittstellenausgabe: l© bzw. ©l Anfangs- bzw. Endezeit der Messung programmiert: 9.3 Funktionstasten Die Funktion der Tasten (6) und der... -
Seite 19: Dateneingabe
Funktionsanwahl Je nach Funktion erhalten die Tasten oder die erforderliche Bedeutung, z.B.: ◄ ► Messwert nullsetzen <ZERO> Max- und Minwert Löschen <CLR> Speicher löschen <CMEM> Funktion abbrechen <ESC> 9.5 Dateneingabe Ist ein programmierbarer Parameter angewählt (s. 9.4), dann können Sie den Wert direkt löschen oder neu programmieren. -
Seite 20: Menüauswahl
10. Menüauswahl 10. MENÜAUSWAHL In der Menüauswahl (s. 9.1) sind folgende Menüs anwählbar: AMR ALMEMO 1036-2 1. M Fühleranzeige s. 11 M*Fühleranzeige © 2. M Messkanalliste s. 12 M Messkanalliste F Max-Min, Einzelspeicher 3. M Max-Min, Einzelspeicher s. 13 P Fühlerprogrammierung 4. -
Seite 21: Luftdruckkompensation
Luftdruckkompensation 11.2 Luftdruckkompensation Bei einem Psychrometer hängen alle Messgrößen, beim kap. Feuchtefühler nur MH und En vom umgebenden Luftdruck ab (s. 21), sodass bei größerer Abwei- chung vom Normaldruck 1013 mbar entsprechende Messfehler auftreten: z.B. Fehler pro 100 mbar: Kompensationsbereich: Rel. -
Seite 22: Funktionsmenü
12. Menü Messkanalliste Messwert mit Kommentar: Messkanalliste: Kommentar 00: 23.124°C Temperatur Messwert mit Maxwert: Messkanalliste: Maxwert 00: 23.124 °C 32.671 °C Messwert mit Minwert: Messkanalliste: Minwert 00: 23.124 °C 19.348 °C Nur Bereich (wieder max. 12 Kanäle): Messkanalliste: Bereich 00: P314 °C Bei mehr als 6 Messkanälen kann die nächste ▲... -
Seite 23: Max-Min-Speicher
Max-Min-Speicher 13.2 Max-Min-Speicher Das Funktionsmenü zeigt neben dem Mess- ´´´´´´µµµµ¶ wert mit Kommentar auch die laufend erfassten 1: 154.512 °C Max- und Minwerte des angewählten Messka- nals. P314 TT, t Min: 135.374 Max: 161.349 Speicher: P12: 125.454°C Mªª M LISTM *ON Max- und Minwerte: Min: 135.374 Max: 161.341 Funktion Min und Max :... -
Seite 24: Fühlerprogrammierung
14. Fühlerprogrammierung 14. FÜHLERPROGRAMMIERUNG ® ® Da bei ALMEMO -Geräten die gesamte Fühlerprogrammierung im ALMEMO Stecker gespeichert ist, braucht der Anwender normalerweise keine Program- mierung vorzunehmen. Bei den Feuchtefühlern ist es jedoch manchmal erfor- derlich, andere Feuchtebereiche zu programmieren, als serienmäßig vorgese- hen. -
Seite 25: Funktionen Beim Pt100-Psychrometer Fpa8363P3
Messbereichswahl Programmierwerte des Eingabekanals gelöscht. BEREICH: D dv Funktion Bereichswahl: u.U. Anwahl aller möglichen Messkanäle zulassen: <MALL> Ausschalten, d.h. Deaktivieren eines Kanals: <CLR> Einschalten, d.h. wieder Aktivieren des Kanals: PROG PROG Programmieren des Bereichs wie Dateneingabe 9.5 PROG ... , PROG Im Eingabefenster erscheinen sukzessiv D dv... -
Seite 26: Dämpfung Durch Gleitende Mittelwertbildung
14. Fühlerprogrammierung gespeichert und bei der Messung dazwischen linear interpoliert werden. 14.4.3 Dämpfung durch gleitende Mittelwertbildung Bei Temperaturmessungen mit 1/1000°C Auflösung kann es insbesondere bei Fühlern in Luft zu einer unruhigen Messwertdarstellung kommen. In dem Fall gibt es die Möglichkeit, den Messwert durch gleitende Mittelwertbildung über ein Zeitfenster zu dämpfen bzw. -
Seite 27: Korrekturwerte
Funktionen bei D6-Fühlern 300.0... 1100.0 mbar D AP B-O8 *Luftdruck AP im Fühler FHAD36-RS B-O4 Mischung MH, r FHAD36-RS 0.0... 6500.0 g/kg D dv B-O5 Abs. Feuchte AH, dv FHAD36-RS 0.0... 596.3 g/m 300... 1100.0 mbar D e B-O6 Dampfdruck VP, e FHAD36-RS 0.0... -
Seite 28: Datenlogger
15. Datenlogger 15. DATENLOGGER ® Das Messgerät ALMEMO 1036 kann zu einem ALMEMO 1036 Datenlogger ausgebaut werden, wenn ein Spei- M*Fühleranzeige © M Messkanalliste cherstecker ZA1904SD mit einer Micro-SD- M Max-Min, Einzelw.Speicher Speichercard angesteckt wird (als Zubehör er- M Datenlogger LOG hältlich). -
Seite 29: Uhrzeit Und Datum
Uhrzeit und Datum 15.2 Uhrzeit und Datum Zur Protokollierung der Datenaufzeichnung ist eine Echtzeituhr mit Datum vor- handen. Sie wird nur von der Gerätebatterie gepuffert, sodass Uhrzeit und Da- tum beim Batteriewechsel verloren gehen. Durch Anwahl der Funktion (s. 9.4) ist in der ersten Zeile links die Uhrzeit, rechts das Datum im angegebenen For- mat programmierbar (s. -
Seite 30: Speicherplatz, Speicher Ausgeben Und Löschen
15. Datenlogger 15.5 Speicherplatz, Speicher ausgeben und löschen In der Funktion sehen Sie bei Messwertaufzeichnungen ständig Speicher Frei den noch zur Verfügung stehenden Speicherplatz. Durch Anwahl dieser Funkti- on erreichen Sie zwei Softkeys zum direkten Ausgeben und Löschen des Spei- chers. -
Seite 31: Starten Und Stoppen Von Messungen
Sleepmodus 5. Im eingestellten Zyklus schaltet sich das Gerät automatisch ein, führt eine Messkanalabfrage durch, und schaltet sich dann wieder ab. 6. Sleepmodus beenden mit der Taste: <ON> 7. Messung beenden mit der Taste: <STOP> Bei der Anwahl des Sleepmodes werden u.U. nach Bestätigung ei- nes Kontrollfensters alle nötigen Parameter konfiguriert! 15.8 Starten und Stoppen von Messungen Neben dem Starten und Stoppen der Messung über Tasten gibt es auch die... -
Seite 32: Gerätekonfiguration
16. Gerätekonfiguration 16. GERÄTEKONFIGURATION Im Menü lassen sich GERÄTEKONFIGURATION GERÄTEKONFIGURATION einige grundsätzliche Einstellungen wie Spra- Sprache: Deutsch Beleuchtung: Ø Dauer: 20sec che und Beleuchtung vornehmen. Die Geräte- Kontrast: 50 % bezeichnung dient als Druckkopf in einem Pro- Baudrate: 9600 Bd tokollausdruck. -
Seite 33: Geräteadresse Und Vernetzung
Schnittstelle, Baudrate, Datenformat geben werden (Max. Baudrate des Schnittstellenmoduls beachten!). Die Baud- rateneinstellung wird im EEPROM des Schnittstellenmoduls abgelegt und gilt damit auch beim Einsatz mit allen anderen ALMEMO-Geräten. Baudrate einstellen (s. 9.5) in Funktion: Baudrate: 9600 bd Datenformat: Unveränderbar 8-Datenbits, keine Parität, 1-Stopbit 16.4 Geräteadresse und Vernetzung Alle ALMEMO -Geräte lassen sich außerdem auf sehr einfache Weise vernet-... -
Seite 34: Luftdruck
16. Gerätekonfiguration Einige Messwertausgaben im Listenformat (Befehle p, P01..P03, P-04, Sx) gibt es noch, sie werden mit einer Dezimalstelle mehr ausgegeben. 16.6 Luftdruck Der Luftdruck zur Kompensation des Pt100-Psychrometers wird geräteintern gemessen (s. 11.2). Wird er verwendet, erscheint ein mit blinkendem Punkt. -
Seite 35: Fehlersuche
Option FE: Funktionserweiterung Das Format der Eingabe ist 1 Stelle vor dem Dezimalpunkt (Bei R0 3 Stellen) und bis zu 5 Nachkommastellen. Sollen weniger Nachkommastellen eingege- ben werden, so ist mit CR abzuschließen. Vorzeichen und Zehnerpotenzen müssen nicht eingegeben werden, nur der Betrag der Mantisse. Zur Kennung der Messwertkorrektur erscheint am Ende des Kommentars ein ´!´. -
Seite 36: Konformitätserklärung
Bildschirmseiten mit der Programmierung auszudrucken, und einen umfangreichen ´Funktionstest´ in der Geräteliste bzw. den Terminalbetrieb ab- zuspeichern und auszudrucken. 19. KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, Ahlborn Mess- und Regelungstechnik GmbH, dass das Gerät ALMEMO ® 1036-2 das CE-Zeichen trägt und den Bestimmungen der Niederspannungsrichtlinie und den wesentlichen Schutzanforderungen der Richtlinie über die elektromagnetische Verträglichkeit 89/336/EWG entspricht. -
Seite 37: Anhang
Anhang 20. ANHANG 20.1 Technische Daten Messeingänge: 2 ALMEMO ® -Buchsen für Pt100-Psychrometer FPA836-3P3, D6-Präzisionsfeuchte-/Temperaturfühler FHAD36-Rx, D6-Ntc-Psychrometer FNAD36-3 Messkanäle: Max. 12 Galv. Trennung: Halbleiterrelais (50V) Messbereich: Pt100, -200...+400°C Auflösung: 0.001K Messstrom: 1 mA AD-Wandler: Delta-Sigma 24bit, 1.25M/s, Verstärkung: 5 Genauigkeit: ±... -
Seite 38: Produktübersicht Best.-Nr
20. Anhang 20.2 Produktübersicht Best.-Nr. ® Hochpräzises Feuchtemessgerät ALMEMO 1036 mit Luftdrucksensor, 3 Mignon Alkaline Batterien, Netzadapter ZA1312NA7, USB-Datenkabel ® ZA1919DKU, Messgerätekoffer, Auswertesoftware ALMEMO View SW5500AV und Pt100-Psychrometergeber FPA8363P3 mit Netzadapter, Wasserflasche, Dochte, inkl. DKD/DAkkS-Kalibrierzertifikat als Komplettset SP10362D Option FE: Erweiterte Messbereiche P314, P214, Koeffizienteneingabe OA1036FE Fühler: ®... -
Seite 39: Stichwortverzeichnis
Stichwortverzeichnis 20.3 Stichwortverzeichnis Akkus Anfangszeit 15.8 Anschluss der Fühler Ansprechpartner 20.4 Anwahl eines Messkanals 11.1 Anzeige Ausgänge 20.1 Auslieferungszustand Ausschalten 13, 17 Ausstattung 20.1 Basiswert 14.5.4 Batteriebetrieb Batterien Baudrate 16.3 Bedienelemente Beleuchtung 16.2 17, 32 Beratungsingenieure 20.4 Best.-Nr. 20.2 Betauung Betriebszeit Dämpfung 14.4.3... - Seite 40 20. Anhang Fühler 20.2 13, 38 Fühleranzeige Fühlerbruch Fühlerprogrammierung 9, 24 Funktionsanwahl Funktionsmenü Funktionstasten Gehäuse 20.1 Geräteadresse 16.4 Gerätedaten Geräteinformationen Geräteinterne Kanäle Gerätekonfiguration Gewährleistung gleitende Mittelwertbildung 14.4.3 Grundlagen der Feuchtemessung Handhabung des Psychrometers Hotline 20.4 Inbetriebnahme INFO Koeffizienten Kommentar 14.1 Konformitätserklärung Kontrast 16.2...
- Seite 41 Stichwortverzeichnis Messwertanzeige Netzbetrieb Neuinitialisierung Nullpunktkorrektur 14.5.3 Option FE: Funktionserweiterung Polung Potentialtrennung Produktübersicht 20.2 Psychrometer Reset Schnittstelle 16.3 Sicherheitshinweise Skalierung 14.5.4 Sleepmodus 15.7 Softkey Spannungsversorgung 20.1 Speicher ausgeben 15.5 Speicher-Card 15.1 Speicheraktivierung 15.4 Speicheranzeige 13.3 Speicherplatz 15.5 Speicherstecker 15.1 Speicherzeit 15.6 Sprache 16.1 Starten und Stoppen von Messungen...
-
Seite 42: Ihre Ansprechpartner
20. Anhang 20.4 Ihre Ansprechpartner Ahlborn Mess- und Regelungstechnik GmbH, Eichenfeldstraße 1-3, D-83607 Holzkirchen, Tel. +49(0)8024/3007-0, Fax +49(0)8024/300710 Internet: http://www.ahlborn.com, email: amr@ahlborn.com Kundendienst / Hotline Florian Plessner, Telefon 08024/3007-38 Beratungsingenieure in Ihrer Region Niedersachsen - Hamburg - Bremen - Schleswig-Holstein Dipl.-Ing. - Seite 43 Ihre Ansprechpartner Trotz großer Sorgfalt sind fehlerhafte Angaben nicht auszuschließen! Technische Änderungen vorbehalten! ® ALMEMO 1036-2...
- Seite 44 20. Anhang ® ALMEMO 1036-2...
