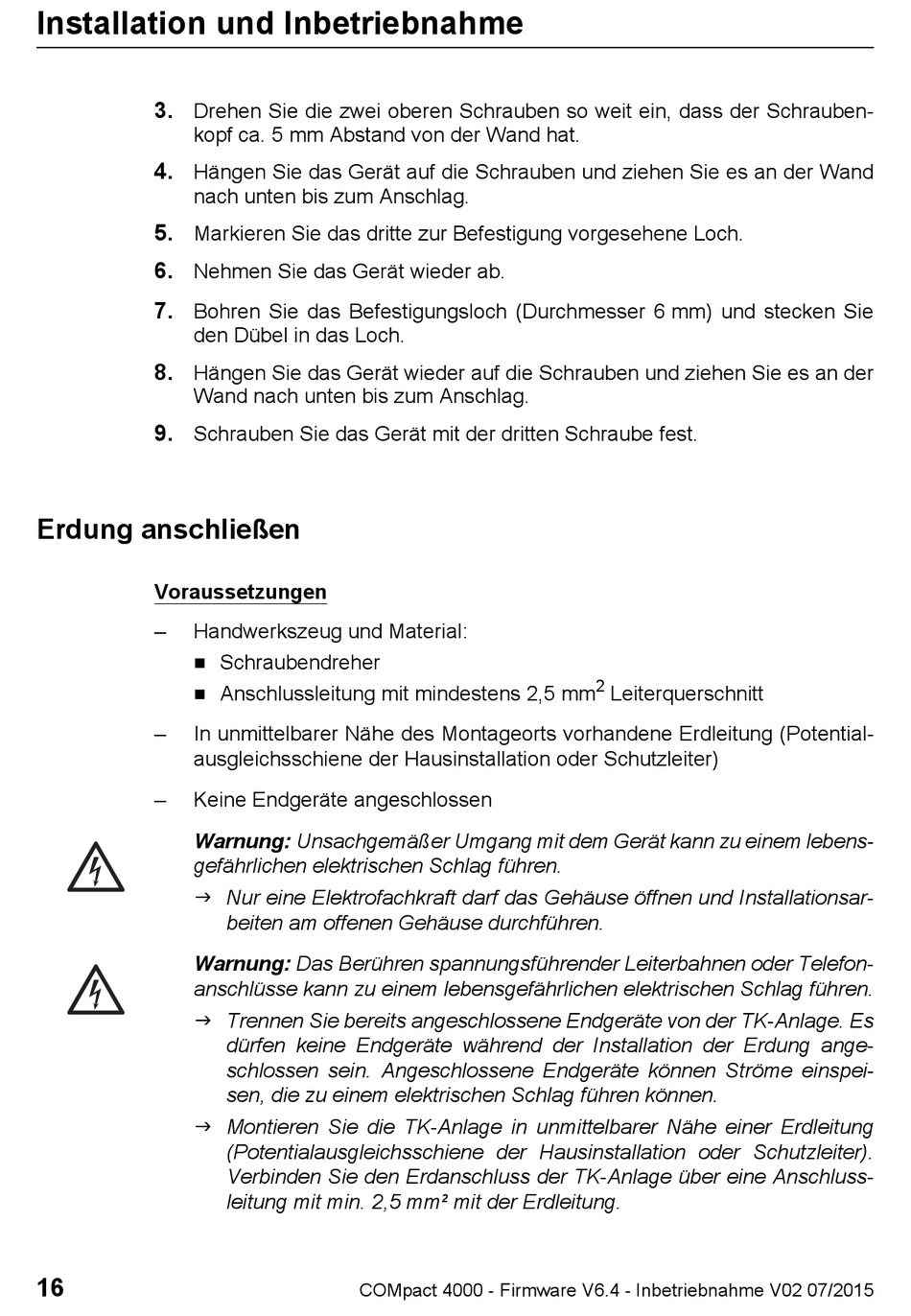

Installation und Inbetriebnahme
3.
Drehen Sie die zwei oberen Schrauben so weit ein, dass der Schrauben-
kopf ca. 5 mm Abstand von der Wand hat.
4.
Hängen Sie das Gerät auf die Schrauben und ziehen Sie es an der Wand
nach unten bis zum Anschlag.
5.
Markieren Sie das dritte zur Befestigung vorgesehene Loch.
6.
Nehmen Sie das Gerät wieder ab.
7.
Bohren Sie das Befestigungsloch (Durchmesser 6 mm) und stecken Sie
den Dübel in das Loch.
8.
Hängen Sie das Gerät wieder auf die Schrauben und ziehen Sie es an der
Wand nach unten bis zum Anschlag.
9.
Schrauben Sie das Gerät mit der dritten Schraube fest.
Erdung anschließen
Voraussetzungen
– Handwerkszeug und Material:


– In unmittelbarer Nähe des Montageorts vorhandene Erdleitung (Potential-
ausgleichsschiene der Hausinstallation oder Schutzleiter)
– Keine Endgeräte angeschlossen
Warnung: Unsachgemäßer Umgang mit dem Gerät kann zu einem lebens-
gefährlichen elektrischen Schlag führen.
 Nur eine Elektrofachkraft darf das Gehäuse öffnen und Installationsar-
Warnung: Das Berühren spannungsführender Leiterbahnen oder Telefon-
anschlüsse kann zu einem lebensgefährlichen elektrischen Schlag führen.
 Trennen Sie bereits angeschlossene Endgeräte von der TK-Anlage. Es
 Montieren Sie die TK-Anlage in unmittelbarer Nähe einer Erdleitung
16
Schraubendreher
Anschlussleitung mit mindestens 2,5 mm
beiten am offenen Gehäuse durchführen.
dürfen keine Endgeräte während der Installation der Erdung ange-
schlossen sein. Angeschlossene Endgeräte können Ströme einspei-
sen, die zu einem elektrischen Schlag führen können.
(Potentialausgleichsschiene der Hausinstallation oder Schutzleiter).
Verbinden Sie den Erdanschluss der TK-Anlage über eine Anschluss-
leitung mit min. 2,5 mm² mit der Erdleitung.
COMpact 4000 - Firmware V6.4 - Inbetriebnahme V02 07/2015
2
Leiterquerschnitt
