Spartherm Speedy Ph Aufbauanleitung Seite 8

Allgemeine Aufbauhinweise
bei Fußböden, Decken und
Anbauwänden aus nicht
brennbaren Baustoffen
1
Rundum-Dämmung der Luftkammer
(mind. 8 cm)
2
Dichtschnur
3
Wandfutter oder Hülse
4
Abgasrohr (Verbindungsstück)
5
Zuluftgitter (Warmluftaustritt)
6
Luftkammer
7
Verblendmauerwerk aus
nichtbrennbaren Baustoffen
8
Montagerahmen
(nicht direkt auf dem Einsatz lagern)
9
Isolierstreifen
10
Kamineinsatz
11
Frischluftklappe
12
Umluftgitter (Kaltlufteintritt)
13
Abgasrohrverlängerung
14
Dämmung der Verbindungsstücke innerhalb
der Verkleidung mit mind. 3 cm starker
formbeständiger Mineralwolle
15
Dämmung der flex. Luftkanalrohre
16
Abgas-Rohrbogen
17
Konvektionsmantel
18
Dämmung des Konvektionsmantels
19
Nicht zu schützende Wand bis 10 cm
20
Schornstein
21
Reinigungsöffnung
Einsatz darf nicht auf
schwimmenden Estrich
aufgestellt werden,
nur auf Verbundestrich!
8

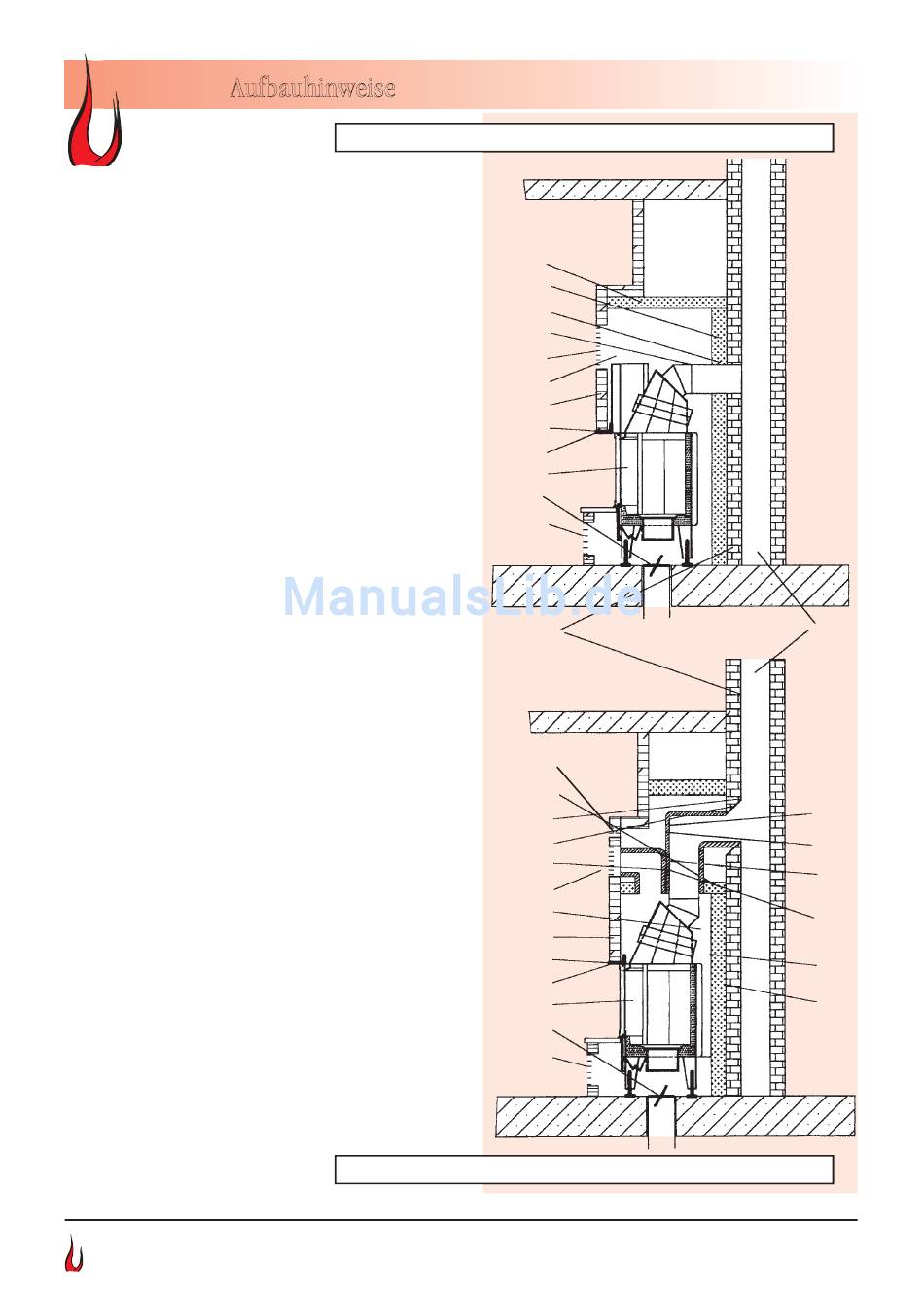

Spartherm Kamineinsatz mit horizontalem Abgasrohr-Abgang
Spartherm Kamineinsatz mit vertikalem Abgasrohr-Abgang
1
2
3
4
5
6
7
8
9
10
11
12
19
21
1
2
3
4
5
6
7
8
9
10
11
12
20
13
14
15
16
17
18
