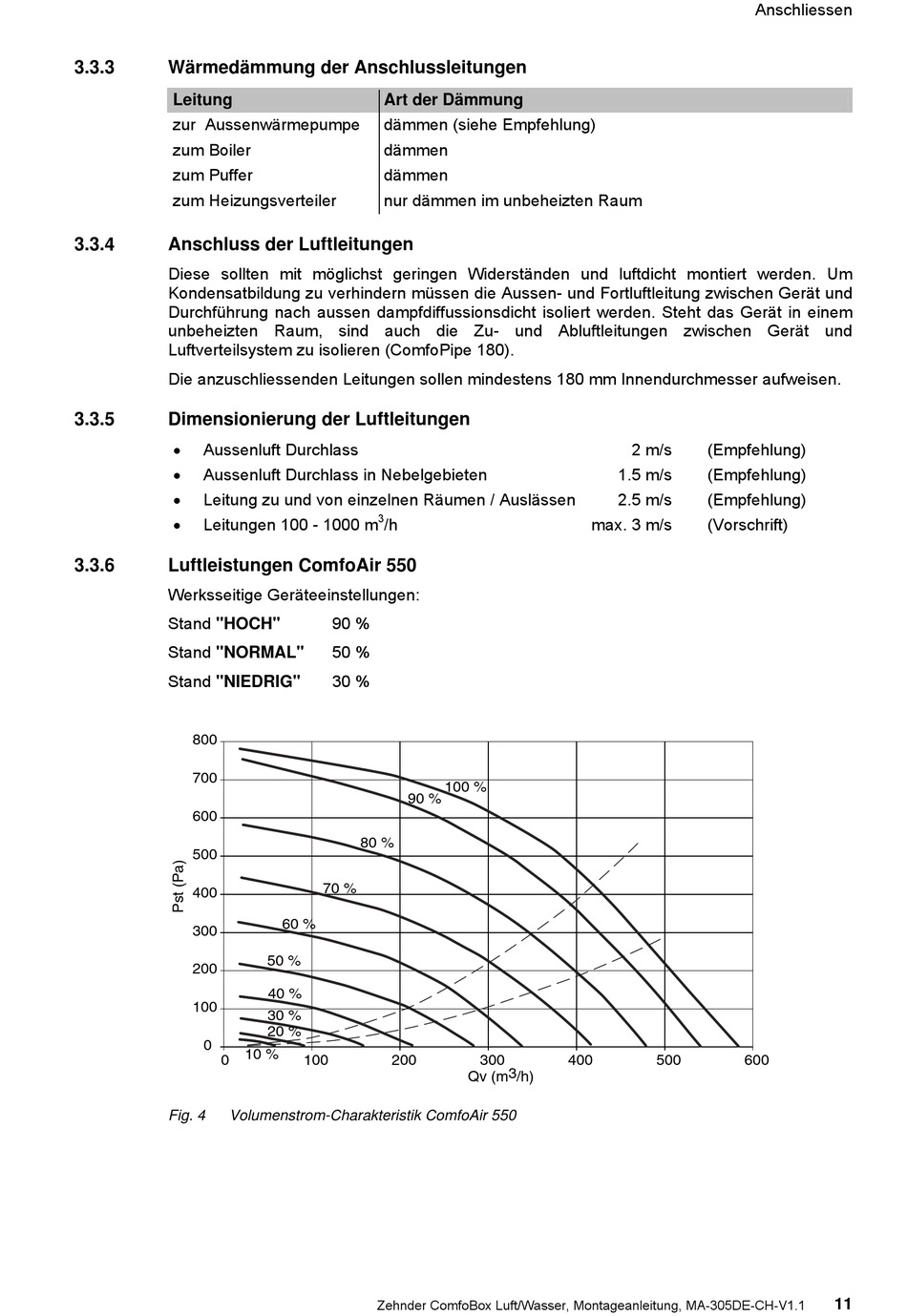

3.3.3 Wärmedämmung der Anschlussleitungen
Leitung
zur Aussenwärmepumpe
zum Boiler
zum Puffer
zum Heizungsverteiler
3.3.4

Anschluss der Luftleitungen

Diese sollten mit möglichst geringen Widerständen und luftdicht montiert werden. Um
Kondensatbildung zu verhindern müssen die Aussen- und Fortluftleitung zwischen Gerät und
Durchführung nach aussen dampfdiffussionsdicht isoliert werden. Steht das Gerät in einem
unbeheizten Raum, sind auch die Zu- und Abluftleitungen zwischen Gerät und
Luftverteilsystem zu isolieren (ComfoPipe 180).
Die anzuschliessenden Leitungen sollen mindestens 180 mm Innendurchmesser aufweisen.
3.3.5

Dimensionierung der Luftleitungen


Aussenluft Durchlass

Aussenluft Durchlass in Nebelgebieten

Leitung zu und von einzelnen Räumen / Auslässen

Leitungen 100 - 1000 m
3.3.6

Luftleistungen ComfoAir 550

Werksseitige Geräteeinstellungen:
Stand "HOCH"
Stand "NORMAL"
Stand "NIEDRIG"
800
700
600
500
400
300
200
100
0
10 %
0
Fig. 4 Volumenstrom-Charakteristik ComfoAir 550
Art der Dämmung
dämmen (siehe Empfehlung)
dämmen
dämmen
nur dämmen im unbeheizten Raum
3
/h
90 %
50 %
30 %
90 %
80 %
70 %
60 %
50 %
40 %
30 %
20 %
100 200
Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1
max. 3 m/s
100 %
300 400
Qv (m 3 /h)
Anschliessen
2 m/s (Empfehlung)
1.5 m/s (Empfehlung)
2.5 m/s (Empfehlung)
(Vorschrift)
