Klemmen Auf Hydraulikplatte - Zehnder ComfoBox Montageanleitung

Anschluss
Netzanschluss 3 x 400 V
Netzanschluss 1 x 230 V
Boiler-Elektroheizeinsatz
EW-Sperre
ComfoAir Netzanschluss
ComfoAir Steuerkabel
Bediengerät Ease für ComfoAir
Temperaturfühler T A bzw. T V
Mitsubishi Aussenwärmepumpe
Netzanschluss
Mitsubishi Aussenwärmepumpe
Steuerkabel
Temperaturfühler T A
Temperaturfühler T B
Temperaturfühler T R2
Bediengerät ComfoBox
Weitere externe Komponenten werden entsprechend den Einbindungsvarianten und den
separaten Klemmenbelegungsplänen auf dem Regler angeschlossen.
3.4.4

Klemmen auf Hydraulikplatte

Litzennummern
am Kabel
(20 Litzen)

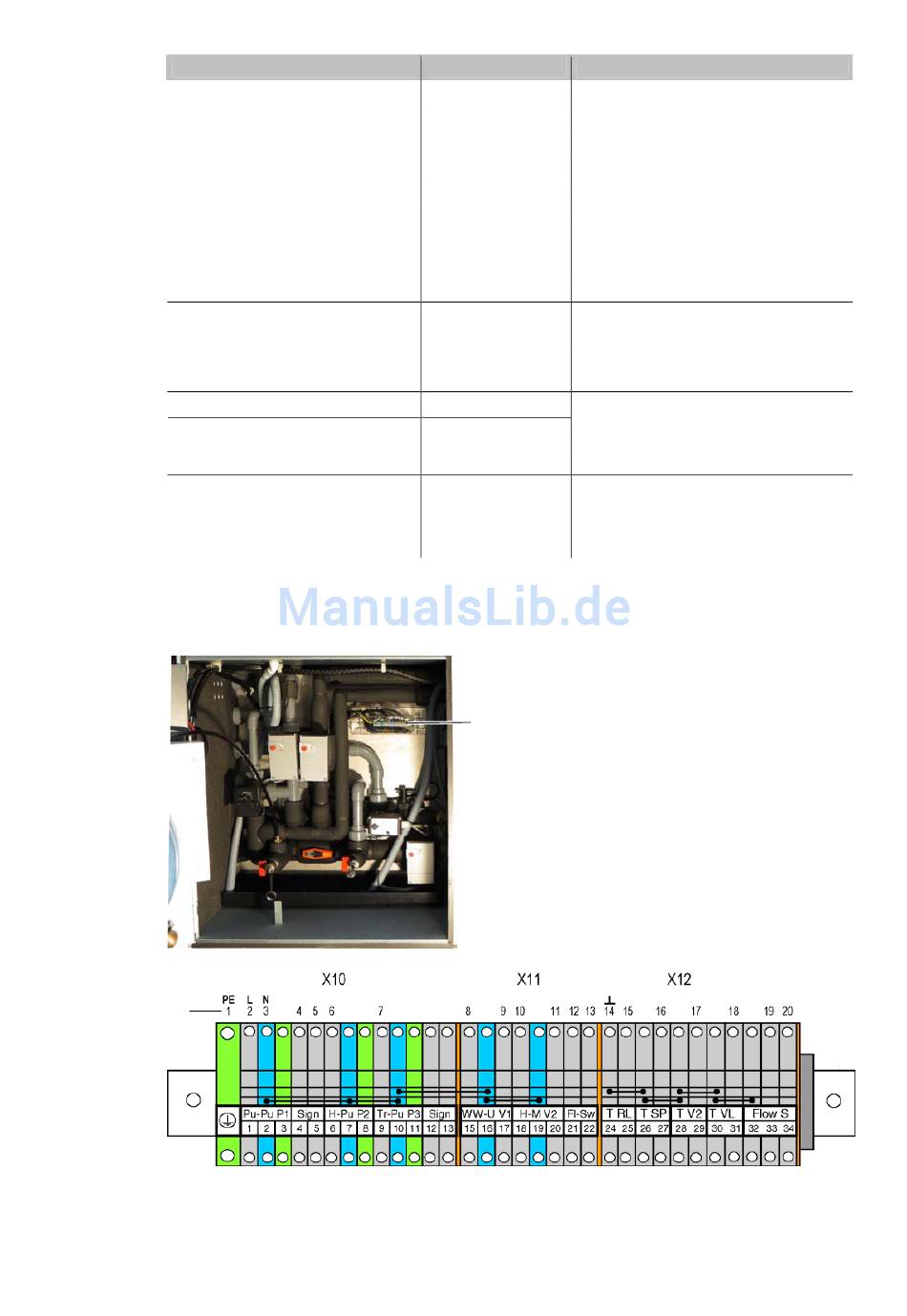

Fig. 9 Klemmen auf Hydraulikplatte
Anzahl Kontakte Steckerbezeichnung
5
3
4
2
3
2
4 + Abschirmung
2
5
3
2
2
2
5
Klemmen auf Hydraulikplatte
Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1
X1, siehe Fig. 8
X1, siehe Fig. 8
X2, siehe Fig. 8
X3, siehe Fig. 8
X5, siehe Fig. 8
X5, siehe Fig. 8
X6, siehe Fig. 8 und Kapitel 4,
Abschnitt "Klemmenbelegung".
X7, siehe Fig. 8
X8, siehe Fig. 8
X8, siehe Fig. 8
Mit Einzelsteckern direkt auf dem
Regler-Basismodul einstecken
gemäss Kapitel 4, Abschnitt
"Klemmenbelegung".
Direkt auf dem Regler-Basismodul
mit Einzelsteckern verdrahten
gemäss Kapitel 4, Abschnitt
"Klemmenbelegung".
Anschliessen
15
