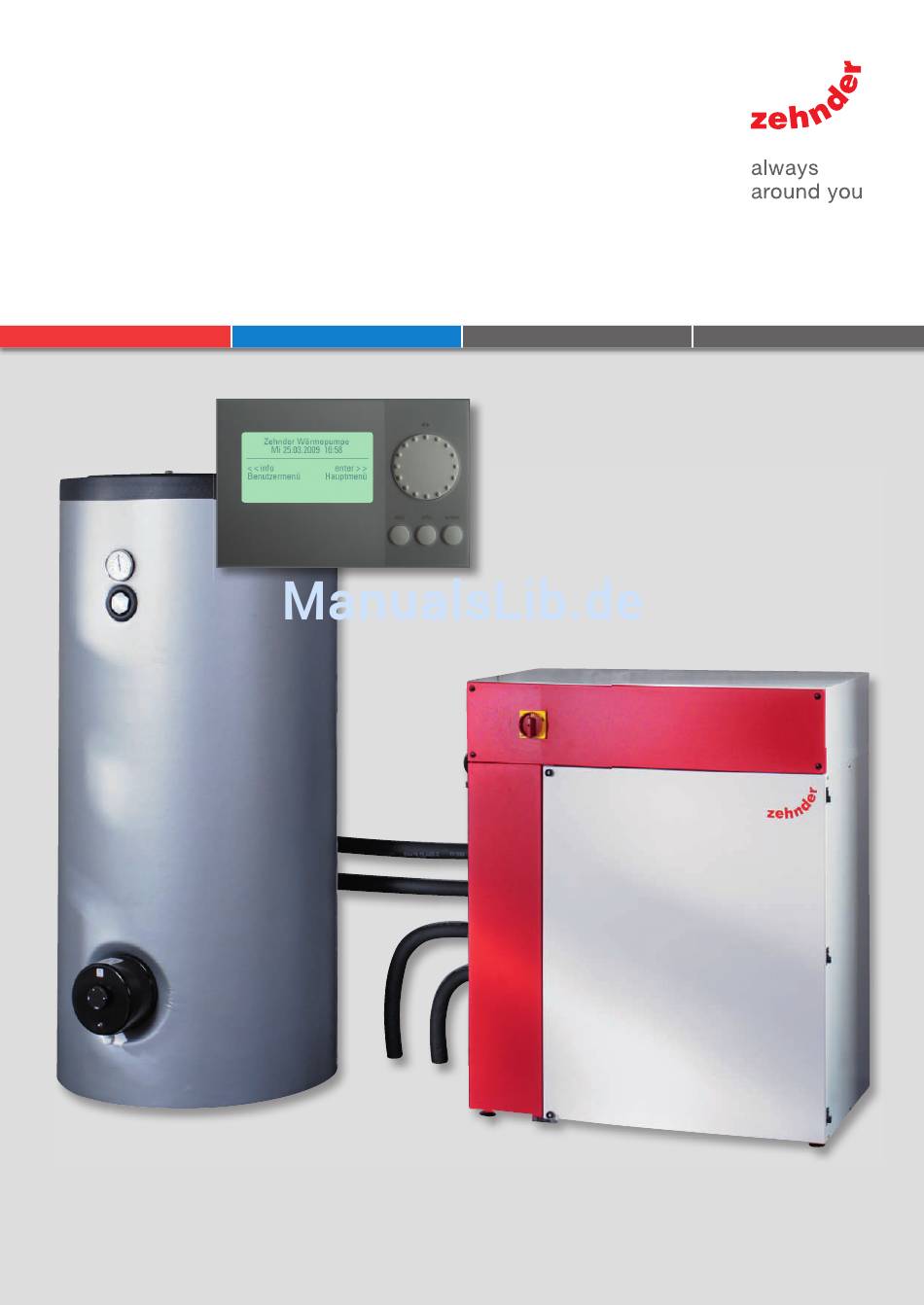

- Seite 1 Zehnder Wärmepumpe Serie 5 Bedienungsanleitung Heizung Kühlung Frische Luft Saubere Luft...
- Seite 2 AG das Recht vor, jederzeit ohne vorherige Ankündi- gung den Inhalt dieser Anleitung zu ändern. © Der Inhalt dieses Dokuments ist geistiges Eigentum von Zehnder Heizkörper AG, Oberfeldstrasse 2, CH-5722 Gränichen. Durch den Erwerb dieses Dokuments erhalten Dritte keine Benutzungsrechte an Patenten oder anderen Schutzrechten.
-
Seite 3: Inhaltsverzeichnis
Gerätebeschreibung Allgemeines Technische Daten Wärmeerzeugung Aufbau und Funktion Übersicht / Komponenten Energiemanagement / Bodenheizung / Warmwasser Bedienung Einstellung der Zehnder Wärmepumpe Bedienung an der Bedieneinheit Info-Seiten Hauptmenü Beispiele von Einstellungen im Hauptmenü Parameterliste Störungsbehebung Wartung Allgemeines / Liste der Wartungsarbeiten... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise Allgemeine Sicherheitsvorschriften Die Zehnder Wärmepumpe darf nur in einwandfreiem Zustand betrieben werden und wenn Sie gemäss den Vorschriften in der Montageanleitung montiert und in Betrieb genommen wurde. Falls Sie Defekte feststellen, benachrichtigen Sie bitte sofort Ihre Servicestelle. -
Seite 5: Gerätebeschreibung
Allgemeines Bestimmungsgemässe Verwendung Die Zehnder Wärmepumpe ist als Gerät für die Heizung, Kühlung und Warmwasserbereitung von gut gedämmten kleinen Wohn- und Bürobauten entworfen und hergestellt worden. Jede andere Anwendung wird als Zweckentfremdung angesehen und kann zu Schäden im Gerät oder von Personen führen für welche der Hersteller nicht verantwortlich gemacht werden kann. -
Seite 6: Wärmeerzeugung
Anstelle einer Einzelbohrung können auch 2 Parallelbohrungen mit halber Länge gebohrt werden. Nach EN 255, ohne Umwälzpumpen. Dank den Kältemitteln R134a und R410a kann die Zehnder Wärmepumpe eine Vorlauftemperatur von max. 58 °C liefern. Dies ermöglicht Warmwassererzeugung mittels Wärmepumpe bis 54 °C. Ein elektrisches... -
Seite 7: Aufbau Und Funktion
4 Heizung Vorlauf 5 Heizung Rücklauf 6 Warmwasser Vorlauf 7 Warmwasser Rücklauf 8 Sole aus 9 Sole ein 10 Wärmepumpenmodul Fig. 2 Aufbau Zehnder Wärmepumpe Heizkreis (HK) Solekreis (SK) Fig. 3 Anschlüsse und Komponenten im Wärmepumpenmodul Heizkreis 13 Entlüftung Heizkreis Solekreis... -
Seite 8: Bedien- Und Anzeigeelemente
6 Verdampfer Fig. 4 Komponenten Zehnder Wärmepumpe Hinweis! Typennummer der Zehnder Wärmepumpe siehe Fig. 3, Pos. 22. Bedien- und Anzeigeelemente Die Zehnder Wärmepumpe wird über eine im Wohnbereich angeordnete Bedieneinheit mit integriertem Raumtem- peraturfühler gesteuert. Fig. 5 Bedieneinheit (Heizen, Kühlen, Warmwasser) -
Seite 9: Bodenheizung
Bedieneinheit eingestellt. Die Boilertemperatur wird durch einen Temperaturfühler überwacht. Dieser schaltet bei Bedarf die Zehnder Wärmepumpe auch tags bei Hochtarif ein und beheizt so den Boiler. Sobald ca. 50 bis 54°C erreicht wird, schaltet die Zehnder Wärmepumpe aus. Ein integrierter 2 kW Elektroheizeinsatz verhindert durch regelmässiges (standardmässig einmal wöchentlich) Nachheizen des Wassers bis 60°C die Bildung von Legionellen... -
Seite 10: Bedienung
Wenn das Heim durch ungenügende Beschattung von der Sonneneinstrahlung durch die Fenster trotz Kühlung durch die Zehnder Wärmepumpe zu warm wird, wird nachts oder früh am Morgen durch starkes, etwa einstün- diges Öffnen der Fenster auf gegenüberliegenden Seiten der Wohnung mit Querlüftung zusätzlich gekühlt. -
Seite 11: Bedienung An Der Bedieneinheit
Notbetrieb bei Wärmepumpendefekt: Fällt die Zehnder Wärmepumpe aus, so wird mit dem Heizstab Warmwasser bereitet. Dazu stellt der Regler auto- matisch auf Betriebsart Reduziert mit dem Warmwasser-Sollwert 40°C. Bei Umstellung auf Betriebsart Manuell (Bedieneinheit, Seite Info 1 Zone 1 > B'art Heiz- Kühlen), wird auf den Warmwasser-Sollwert Normal, z. B. - Seite 12 Element Erklärung Am Display werden Menüpunkte, Einstellparameter und Meldungen in Klartext angezeigt, Display teilweise in abgekürzter Form. Mit dem Scrollrad können auf einer Menüseite Parameter markiert, mit der enter-Taste geöff- Scrollrad net und anschliessend verändert werden. Mit der esc-Taste kann zum übergeordneten Menüpunkt gesprungen oder die aktuelle Eingabe esc-Taste abgebrochen werden.
- Seite 13 Hinweis! Im WP-Störungsfall: Automatische Umstellung auf Betriebsart Reduziert: Warmwasser 40°C. Bei Umstellung auf Betriebsart Manuell: Warmwasser 50°C. nur Anzeige Anzeige des aktuellen Betriebszustandes der Zehnder Wärmepumpe, sowie Störungsanzeigen (siehe Seite 15). Raumsollwert normal xx-yy°C Mit Scrollrad auf gewünschte Raumtemperatur drehen und mit enter bestätigen.
- Seite 14 Info 4 wird nur angezeigt, wenn eine entsprechende Variante aktiviert ist. Parameter Auswahl Erklärung Solarkollektortemp nur Anzeige Aktuelle Solarkollektortemperatur. Schwimmbadtemp Aktuelle Schwimmbadtemperatur. Die Grafische Darstellung der Heizzeiten dient der schnellen Übersicht der eingestellten Blöcke (pro Tag sind 6 Schaltpunkte paarweise programmierbar). Die Beschriftung ON entspricht der Zeit bei welcher auf den Sollwert Normal, die Beschriftung OFF bei welcher auf den Sollwert Reduziert resp.
-
Seite 15: Hauptmenü
Parameter Auswahl Erklärung Betriebsst St 1 nur Anzeige Anzahl Betriebsstunden. Einschalt St 1 Anzahl Einschaltungen (Anzeige x 10). Betriebsst WW-el Anzahl Betriebsstunden Warmwasseraufbereitung elek- trisch. Einschalt WW el Anzahl Einschaltungen Warmwasseraufbereitung elektrisch (Anzeige x 10). Hauptmenü Durch Drücken der enter-Taste in der Grundanzeige (siehe Seite 11) gelangen Sie ins Hauptmenü. Das Hauptmenü... -
Seite 16: Beispiele Von Einstellungen Im Hauptmenü
Reglertyp, Softwareversion …Einstellen von …Wahl der Stufe Suchen eines Parameters durch Eingabe der Parameternummer (siehe Seite 18) Beispiele von Einstellungen im Hauptmenü Ferienblock hinzufügen Hauptmenü > Zone 1 > Ferien Zone Es sind 6 Ferienblöcke programmierbar. Mit Ferienbeginn wird jeweils der erste Tag eingestellt, mit welchem auf Reduziert resp. -
Seite 17: Ferienblock Löschen
Ferienblock löschen Hauptmenü > Zone 1 > Ferienzone Durch Drehen des Scrollrads den Parameter Ferienbeginn des Ferienblocks markieren, welcher gelöscht werden soll und durch Drücken der enter-Taste auswählen. Mit dem Scrollrad im Gegenuhrzeigersinn drehen, bis das Datum verschwindet. Alle Ferienblöcke löschen Hauptmenü... - Seite 18 Ext Eingang Übersteuerung über einen digitalen Eingang Kühlung inaktiv infolge Taugefahr, der Tau- Taupunktwächter punktwächter ist aktiv Die Zehnder Wärmepumpe weist eine Be- WP-Störung triebsstörung auf Die Funktion "Optimierung der Wärmepum- Opti WP-Ausschalt penausschaltung" ist aktiv Raumsollwertüberhöhung ist aktiv. Die So- Raumsoll’überh Sol...
- Seite 19 Keine Übersteuerungsfunktion aktiv Party Party-Funktion ist aktiv Ferien WW befindet sich in Ferien-Betrieb Ext Eingang Übersteuerung über einen digitalen Eingang Die Zehnder Wärmepumpe weist eine Betriebs- WP-Störung störung auf Die Funktion "Optimierung der Wärmepumpen- Opti WP-Ausschalt ausschaltung" ist aktiv Soll’sch n DeltaT Funktion "Sollwertschiebung nach ΔT"...
- Seite 20 Energieerz’ Gültiger Energieerzeuger-sollwert sollwert Pufferspei- Aktuelle Pufferspeicher-temperatur chertemp Pufferspei- Gültiger Pufferspeicher-sollwert cher-sollwert Aktuelle Leistung der Zehnder Wärmepumpe (in WP-Leistung Ohne Prozent) Zehnder Anzeige des aktuellen Betriebszustandes der Wärmepumpe Zehnder Wärmepumpe WP AUS Die Zehnder Wärmepumpe ist ausgeschaltet Zehnder Wärmepumpe aufgrund der Frostschutz-...
- Seite 21 Menüpunkt Parameter Name Wert Erklärung Wiedereinschaltverzögerung nach Abschalten der Zehnder Wärmepumpe (20 min.). Erscheint, Wiedereinschalt- wenn Bedarf da ist, der Kompressor jedoch in der verzög Wiedereinschaltverzögerung ist, d. h. innerhalb der letzten 20 min. abgeschaltet wurde. EW-,Energieerz- Sperre der elektrischen Energie durch Elektrizi- Sperre tätswerk...
-
Seite 22: Störungsbehebung
Die Wiederanlaufsperre nach Ausschalten der Wärmepumpe beträgt 20 Minuten! Die Wiederan- laufsperre kann nur durch Aus- und Wiedereinschalten des Hauptschalters umgangen werden. Raum mit Raumfühler wird durch eine andere Quelle als die Zehnder Wär- mepumpe beheizt, wie Sonneneinstrahlung, Holzofen, Backofen, Hand- Wohnung örtlich zu kalt,... -
Seite 23: Wartung
Tel. 062 855 1111 Wartung Allgemeines Die Wartung der Zehnder Wärmepumpe beschränkt sich auf einen jährlichen Check der Wärmepumpeneinstellungen sowie - je nach Kalkgehalt im Leitungs- wasser - eine Kontrolle der Magnesium-Anode im Boiler. Wir empfehlen, einen Wartungsvertrag mit dem Installateur oder mit Zehnder Comfosystems Cesovent AG abzuschliessen. -
Seite 24: Ausserbetriebsetzung, Entsorgung
Baugruppen leicht ausgetauscht werden können. Für Auskünfte zu Heizproblemen und für den Pannendienst steht primär Ihr Installateur zur Verfügung. Falls dieser nicht erreichbar ist, können Sie auch direkt an Zehnder Comfosystems Cesovent AG gelangen, die auch über ein Lager aller Ersatzteile verfügt. - Seite 25 Notizen...
- Seite 26 Notizen...
- Seite 27 Notizen...
- Seite 28 Zehnder Heizkörper AG · Oberfeldstrasse 2 · CH-5722 Gränichen Tel. +41 (0)62 855 11 11 · Fax +41 (0)62 855 11 22 · mail@zehnder.net · www.zehnder-heizkoerper.ch...
