3.3.7 Umwälzpumpen
Standardmässig werden folgende Pumpen eingesetzt:
Kondensatorpumpe P1
Mischkreispumpe P2
Entfeuchterpumpe P3
Die Kondensatorpumpe P1 ist über ein einstellbares Signal 0-10 V gesteuert. Bei einem
Signal von 0 V läuft die Pumpe auf der Minimaldrehzahl, bei einem Signal zwischen 0.5 und
1.5 V steht die Pumpe.
Die Mischkreispumpe P2 und die Entfeuchterpumpe P3 sind eingestellt auf ∆p-v (Druck
variabel).

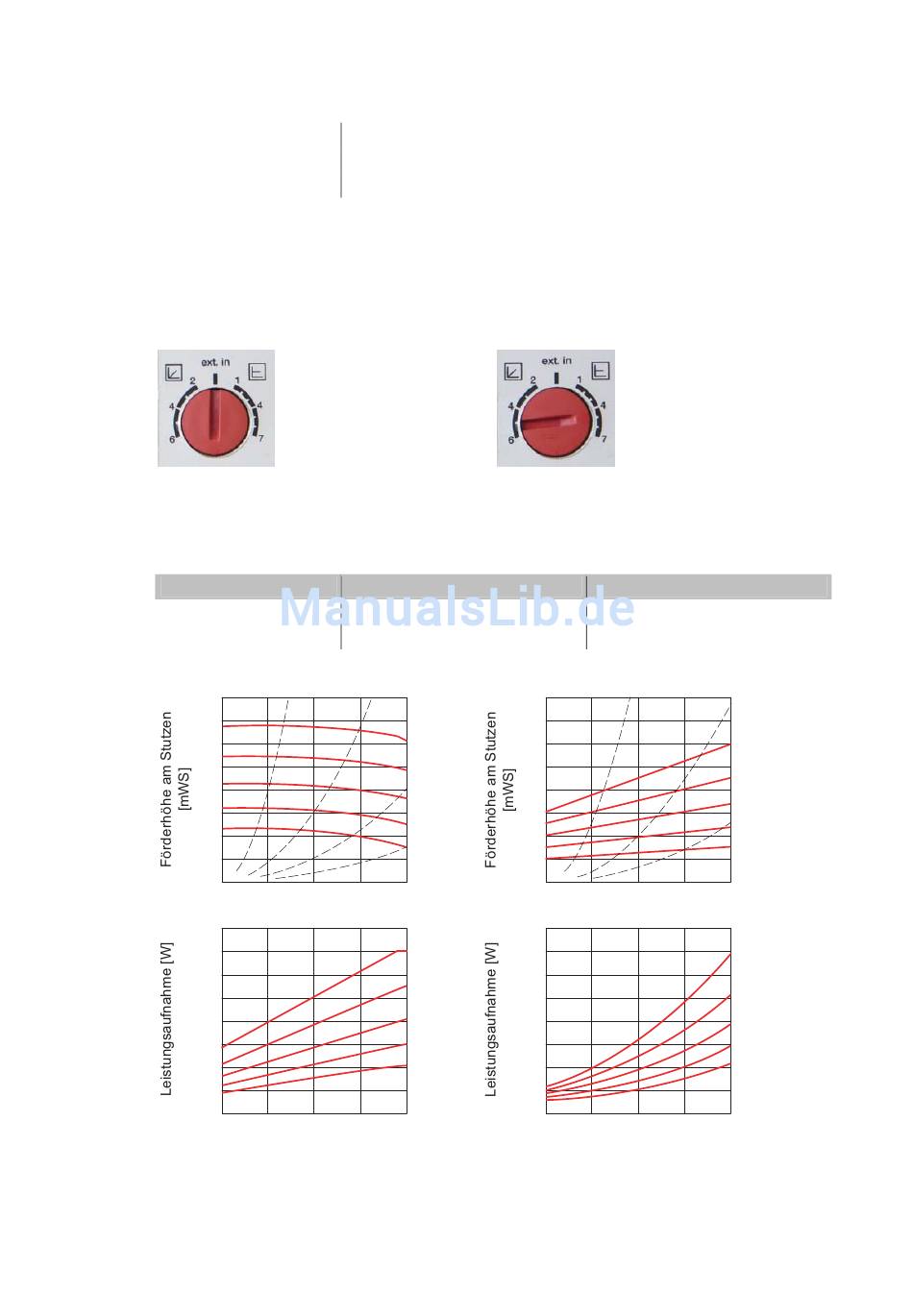

Pumpeneinstellungen:
Kondensatorpumpe P1
Einstellung external in,
mit Ansteuerung 0...10 V
Technische Daten:
Umwälzpumpe
Stratos Para 25/1-7
Stratos Para 15/1-7
8
6
4
2
0
0
80
60
40
20
0
0
Durchflussmenge [m 3 /h]
Fig. 5 Charakteristiken Pumpen Stratos Para
12 Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1
Stratos Para 25/1-7 (130 mm)
Stratos Para 25/1-7 (130 mm)
Stratos Para 15/1-7 (130 mm)
Betriebsspannung (V)
P1
10 V
9 V
8 V
7 V
6 V
0.5 1.0 1.5 2.0
10 V
9 V
8 V
7 V
6 V
0.5 1.0 1.5 2.0
Mischkreispumpe P2
Entfeuchterpumpe P3
Einstellung Druck variabel
Leistungsaufnahme (W)
230
230
P2, P3
8
6
4
2
0
0 0.5
80
60
40
20
0
0 0.5
Durchflussmenge [m 3 /h]
max. 70
max. 70
p-v
6 m
5 m
4 m
3 m
2 m
1.0 1.5 2.0
p-v
6 m
5 m
4 m
3 m
2 m
1.0 1.5 2.0
