Klemme CNDM für "Silent"-Schaltung
Durch Verbinden der Klemmen 1 und 2 wird die "Silent"-Schaltung aktiviert. Sie reduziert die
maximale Lüfterstufe von 10 auf 8.
Für weitergehende Angaben für Service und Fehlersuche beachten Sie das Mitsubishi
Service Manual, Dokument Nr. OCH439H.

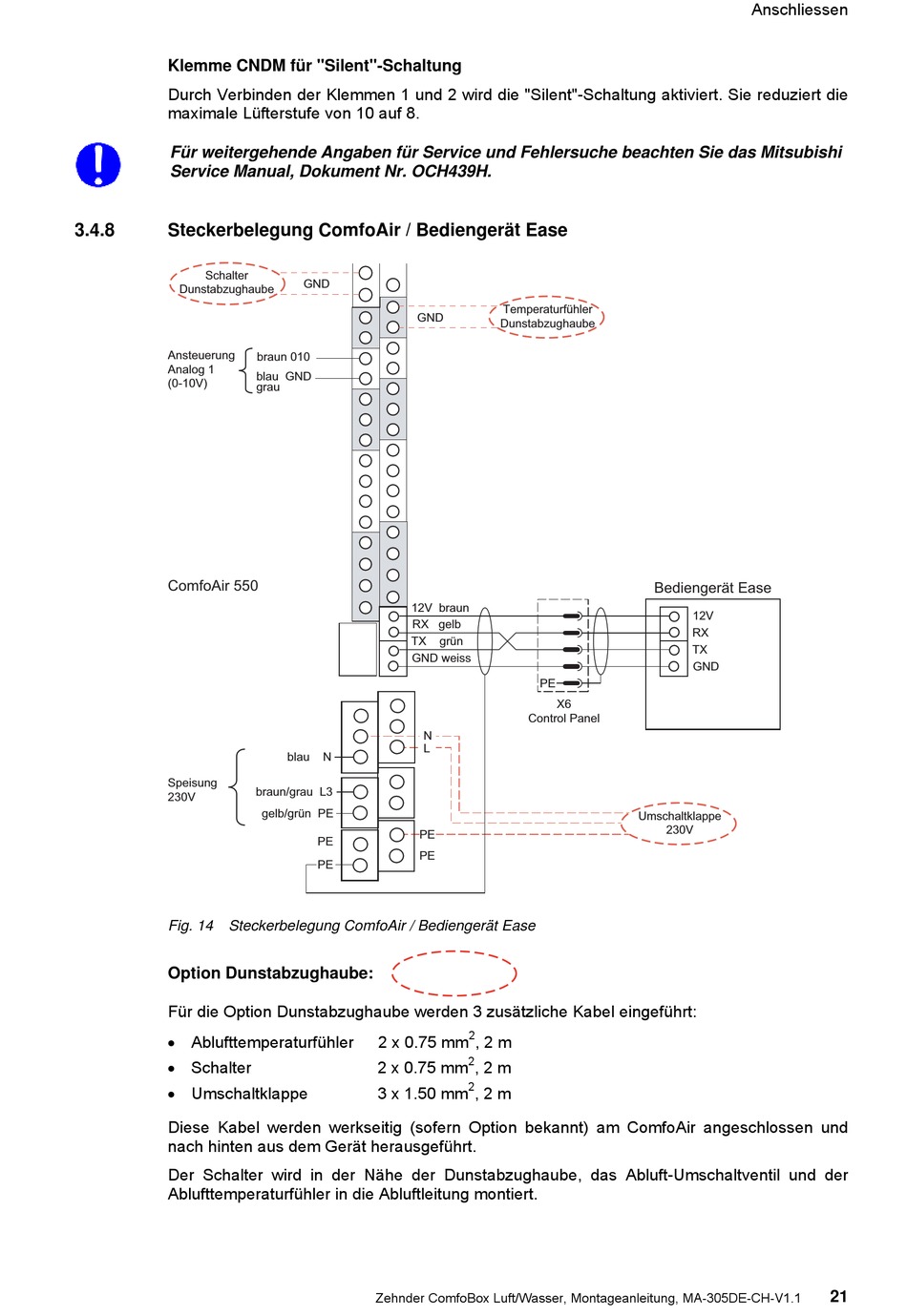

3.4.8 Steckerbelegung ComfoAir / Bediengerät Ease
Schalter
Dunstabzughaube
Ansteuerung
Analog 1
(0-10V)
ComfoAir 550
Speisung
230V
Fig. 14 Steckerbelegung ComfoAir / Bediengerät Ease
Option Dunstabzughaube:
Für die Option Dunstabzughaube werden 3 zusätzliche Kabel eingeführt:
 Ablufttemperaturfühler
 Schalter
 Umschaltklappe
Diese Kabel werden werkseitig (sofern Option bekannt) am ComfoAir angeschlossen und
nach hinten aus dem Gerät herausgeführt.
Der Schalter wird in der Nähe der Dunstabzughaube, das Abluft-Umschaltventil und der
Ablufttemperaturfühler in die Abluftleitung montiert.
GND
GND
braun 010
blau GND
grau
12V braun
RX gelb
TX
GND weiss
N
L
blau N
braun/grau L3
gelb/grün PE
PE
PE
PE
PE
2 x 0.75 mm
2 x 0.75 mm
3 x 1.50 mm
Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1
Temperaturfühler
Dunstabzughaube
grün
PE
X6
Control Panel
2
, 2 m
2
, 2 m
2
, 2 m
Anschliessen
Bediengerät Ease
12V
RX
TX
GND
Umschaltklappe
230V
