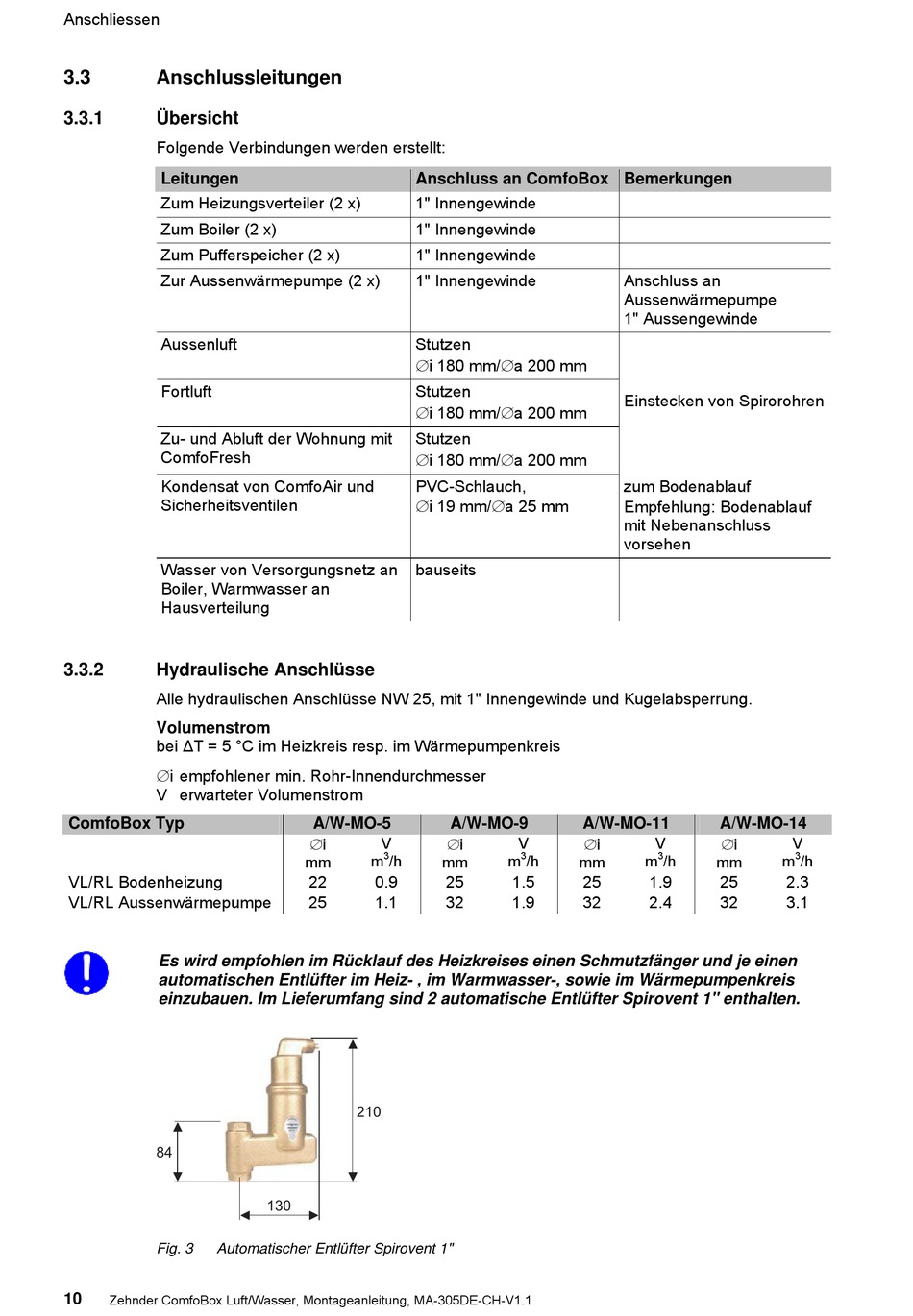

Anschlussleitungen; Übersicht; Hydraulische Anschlüsse - Zehnder ComfoBox Montageanleitung

Anschliessen
3.3

Anschlussleitungen

3.3.1 Übersicht
Folgende Verbindungen werden erstellt:
Leitungen
Zum Heizungsverteiler (2 x)
Zum Boiler (2 x)
Zum Pufferspeicher (2 x)
Zur Aussenwärmepumpe (2 x)
Aussenluft
Fortluft
Zu- und Abluft der Wohnung mit
ComfoFresh
Kondensat von ComfoAir und
Sicherheitsventilen
Wasser von Versorgungsnetz an
Boiler, Warmwasser an
Hausverteilung
3.3.2 Hydraulische Anschlüsse
Alle hydraulischen Anschlüsse NW 25, mit 1" Innengewinde und Kugelabsperrung.
Volumenstrom
bei ΔT = 5 °C im Heizkreis resp. im Wärmepumpenkreis
i empfohlener min. Rohr-Innendurchmesser
V erwarteter Volumenstrom
ComfoBox Typ
VL/RL Bodenheizung
VL/RL Aussenwärmepumpe
Es wird empfohlen im Rücklauf des Heizkreises einen Schmutzfänger und je einen
automatischen Entlüfter im Heiz- , im Warmwasser-, sowie im Wärmepumpenkreis
einzubauen. Im Lieferumfang sind 2 automatische Entlüfter Spirovent 1" enthalten.
84
Fig. 3 Automatischer Entlüfter Spirovent 1"
10 Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1
Anschluss an ComfoBox Bemerkungen
1" Innengewinde
1" Innengewinde
1" Innengewinde
1" Innengewinde
Stutzen
i 180 mm/a 200 mm
Stutzen
i 180 mm/a 200 mm
Stutzen
i 180 mm/a 200 mm
PVC-Schlauch,
i 19 mm/a 25 mm
bauseits
A/W-MO-5
i V
3
m /h
mm
22 0.9
25 1.1
210
130
A/W-MO-9 A/W-MO-11
i V i
3
m /h
mm mm
25 1.5 25
32 1.9 32
Anschluss an
Aussenwärmepumpe
1" Aussengewinde
Einstecken von Spirorohren
zum Bodenablauf
Empfehlung: Bodenablauf
mit Nebenanschluss
vorsehen
A/W-MO-14
V i V
3 3
m /h m
mm
1.9 25 2.3
2.4 32 3.1
/h
