Einrichten Eines Zweiten Mischkreises - Zehnder ComfoBox Montageanleitung

Einbindungsvarianten
4.2

Einrichten eines zweiten Mischkreises

Gebäude (Zone 2)
T
THV
5
3 3
T
V4
T
B
4 TI
2
H
2
8

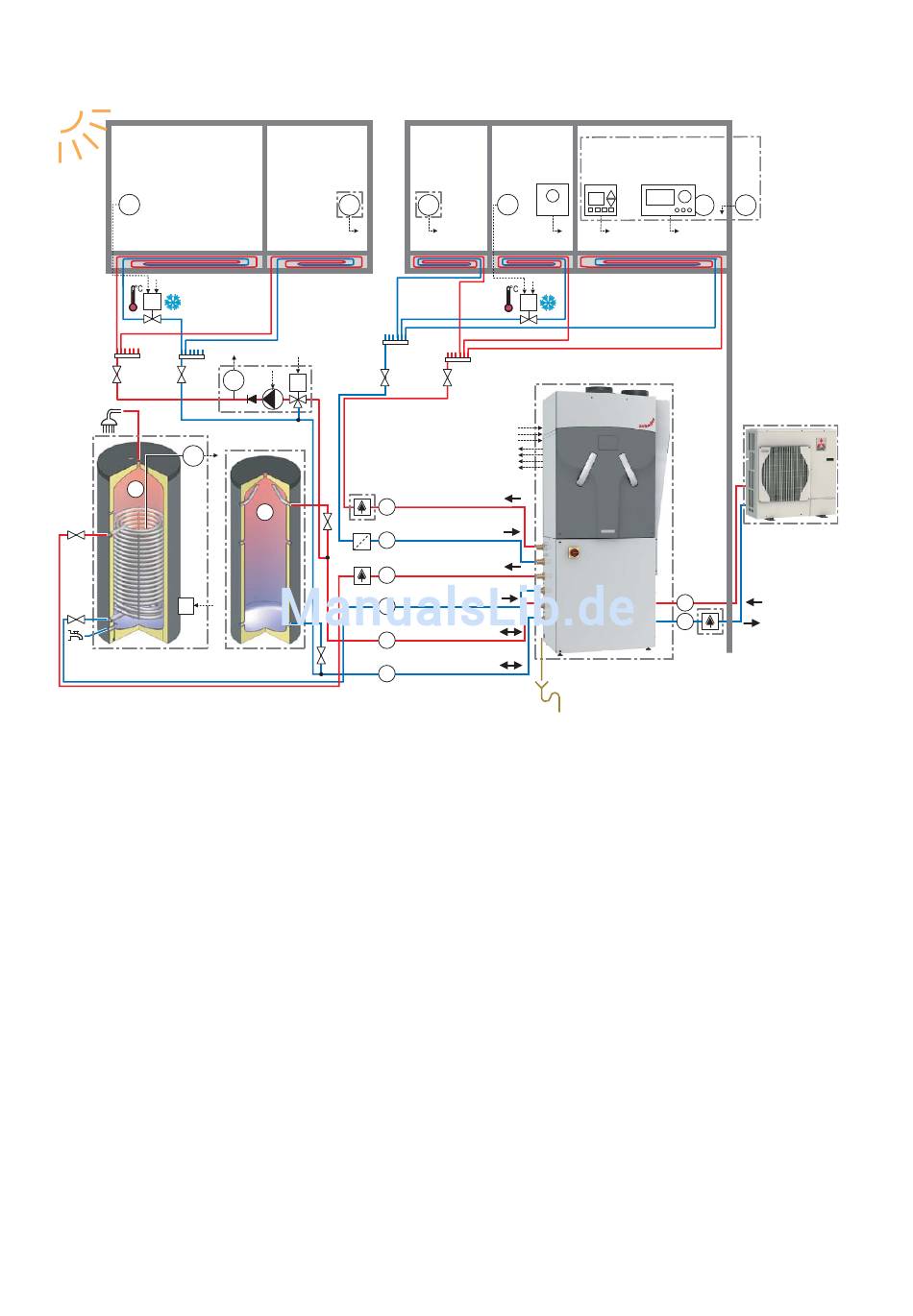

Fig. 24 Einrichten eines zweiten Mischkreises
1 ComfoBox
2 Aussenwärmepumpe
3 Absperrventil
4 Anzeigethermometer (0 - 120 °C)
5 Anzeigethermometer (-5 - 30 °C)
6 Thermostatventil THV mit Stellantrieb für Einzelraumregelung
7 Pufferspeicher
8 Registerboiler
9 Schalter Dunstabzughaube (Option)
