Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1

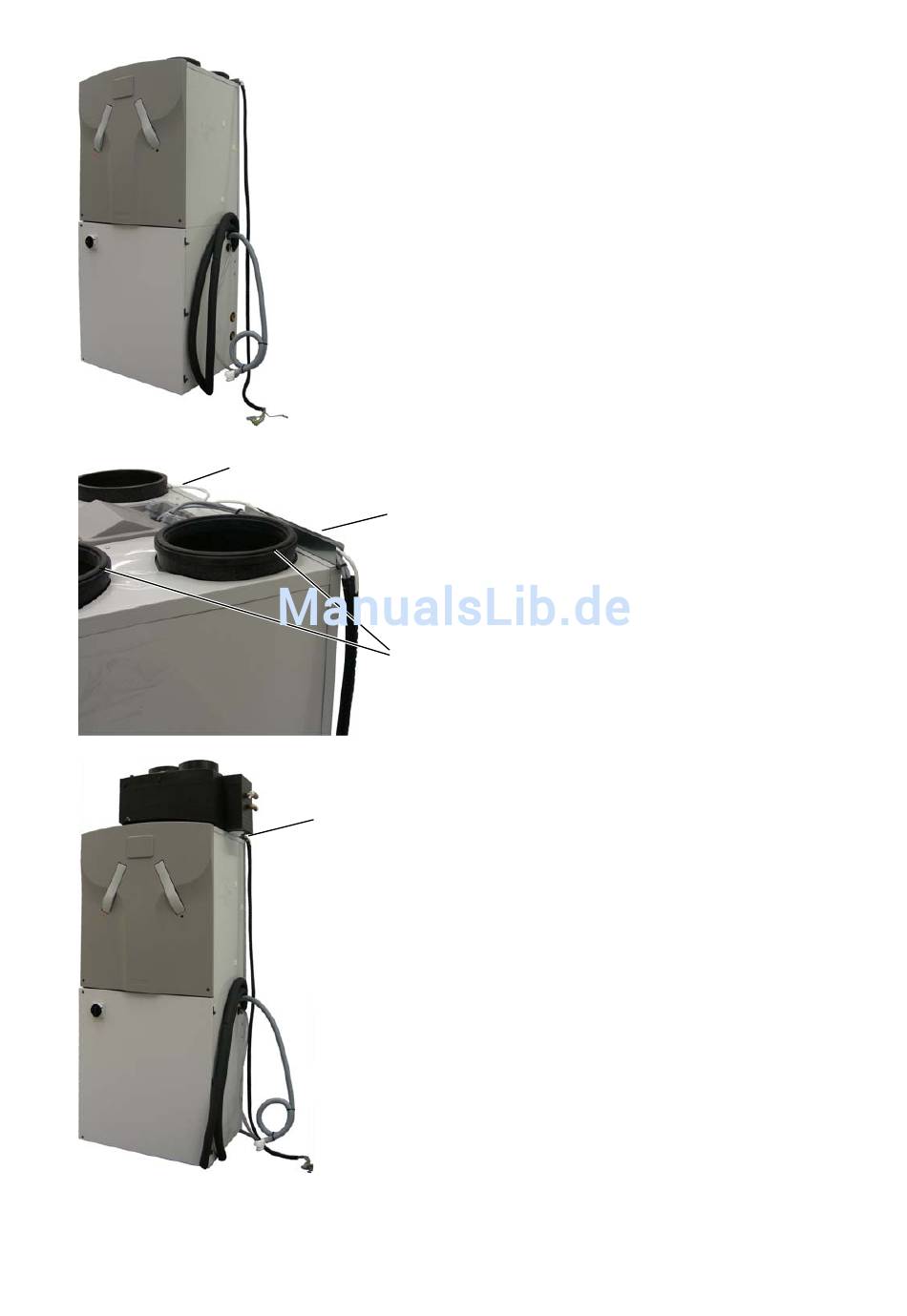

ComfoAir aufsetzen
4. ComfoAir hinten und rechts bündig auf das
Wärmepumpengehäuse aufsetzen. Das
ComfoAir wird durch die beiden Blechprofile auf
dem Hydraulikgehäuse zentriert.
5. Anschlusskabel ComfoAir in den Kabelkanal
legen (Pos. 1).
6. Kontrollieren, dass der Temperaturfühler T A
richtig im AUL-Stutzen steckt (Pos. 2).
7. Kontrollieren, dass Dichtungsmanschetten richtig
auf den Stutzen (Pos. 3) stecken.
Zuluftkühler / -entfeuchter aufsetzen
8. Zuluftkühler / -entfeuchter auf das ComfoAir
aufsetzen. Darauf achten, dass das
Anschlusskabel ComfoAir (Pos. 1) richtig im
Kabelkanal liegt.
Anschliessen
