3.4.3 Anschlüsse und Komponenten auf Vorderseite Control Panel
Die externen Kabel werden über die Kabeldurchführungen in der linken Seitenwand des
Hydraulikgehäuses eingeführt.

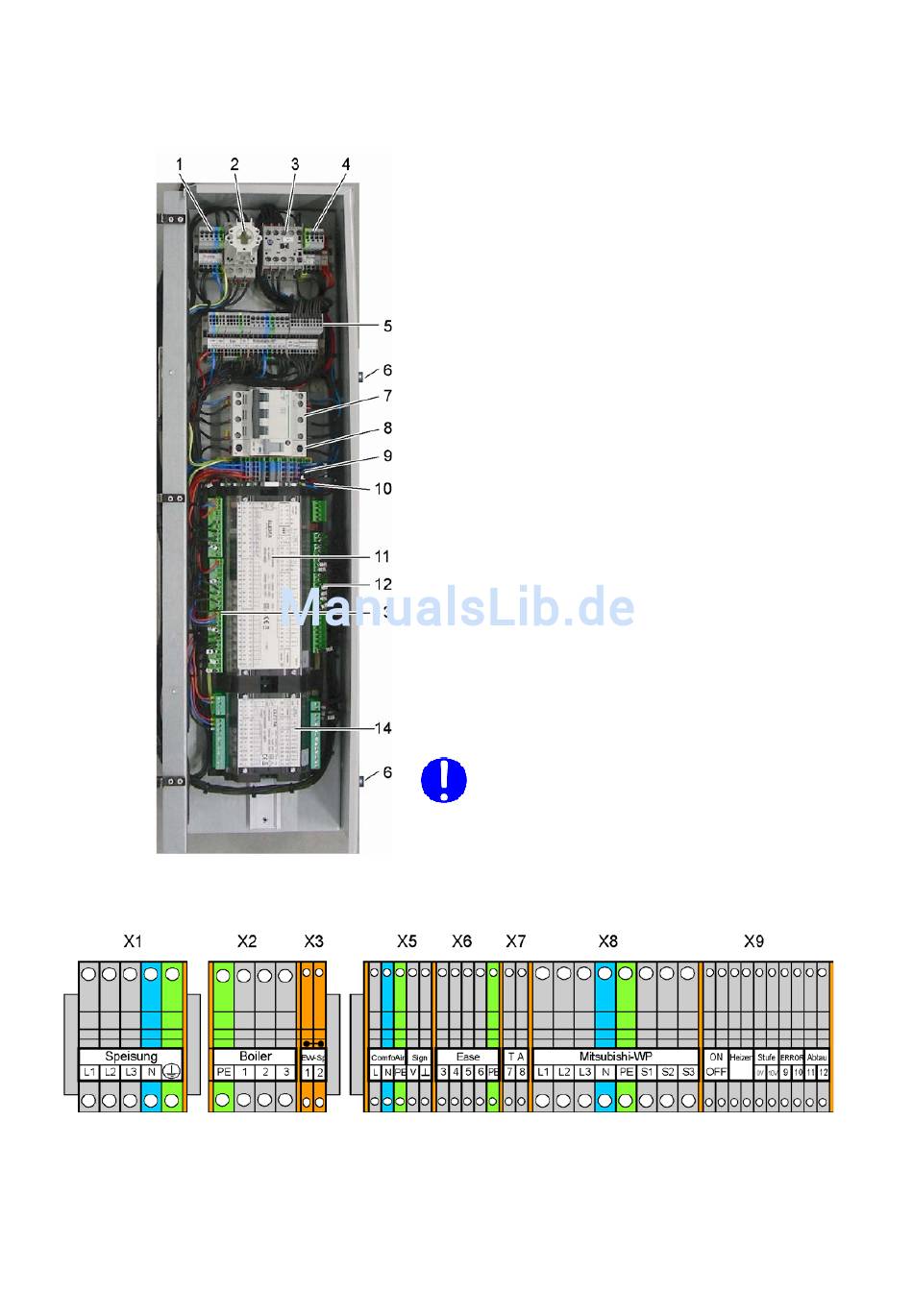

Fig. 7 Anschlüsse und Komponenten auf Vorderseite Control Panel
Fig. 8 Klemmen auf Control Panel
14 Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1
1 Stecker X1, Netzanschluss, siehe Fig. 8, Seite 14
2 Hauptschalter
3 Schütz Boiler-Elektroheizeinsatz
4 Stecker X2 und X3, siehe Fig. 8
5 Stecker X5, X6, X7, X8, X9, siehe Fig. 8, Seite 14
6 Befestigungsschrauben Abdeckgehäuse
7 Absicherung Aussengerät
8 Absicherung 6 A für Regler
9 Sammelklemmen
10 Umschaltrelais Abtauen
11 Elesta-Regler Basismodul ECR450A
12 Niederspannungsseite Elesta-Regler
13 Hochspannungsseite Elesta-Regler
14 Elesta-Regler Hydronikmodul ECM320A
Zur besseren Zugänglichkeit bei der
Montage der Kabel kann durch Lösen der
Befestigungsschrauben Pos. 6 das seitliche
Abdeckgehäuse abgenommen werden.
