Anschliessen

3 Anschliessen
3.1 Grundsätzliches Vorgehen
Führen Sie die Anschlussarbeiten in folgender Reihenfolge durch:
1. ComfoBox zusammenbauen, siehe 3.2 ComfoBox zusammenbauen.
2. Anschlussleitungen an ComfoBox erstellen (Hydraulik und Luft, inkl. Wärmedämmung),
siehe 3.3 Anschlussleitungen.
3. Bediengerät ComfoBox, Bediengerät Ease für ComfoAir sowie die weiteren
Komponenten platzieren und verdrahten.
4. Netzanschluss an ComfoBox erstellen, siehe 3.4 Elektrische Anschlüsse.
3.2

ComfoBox zusammenbauen

2
6 Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1

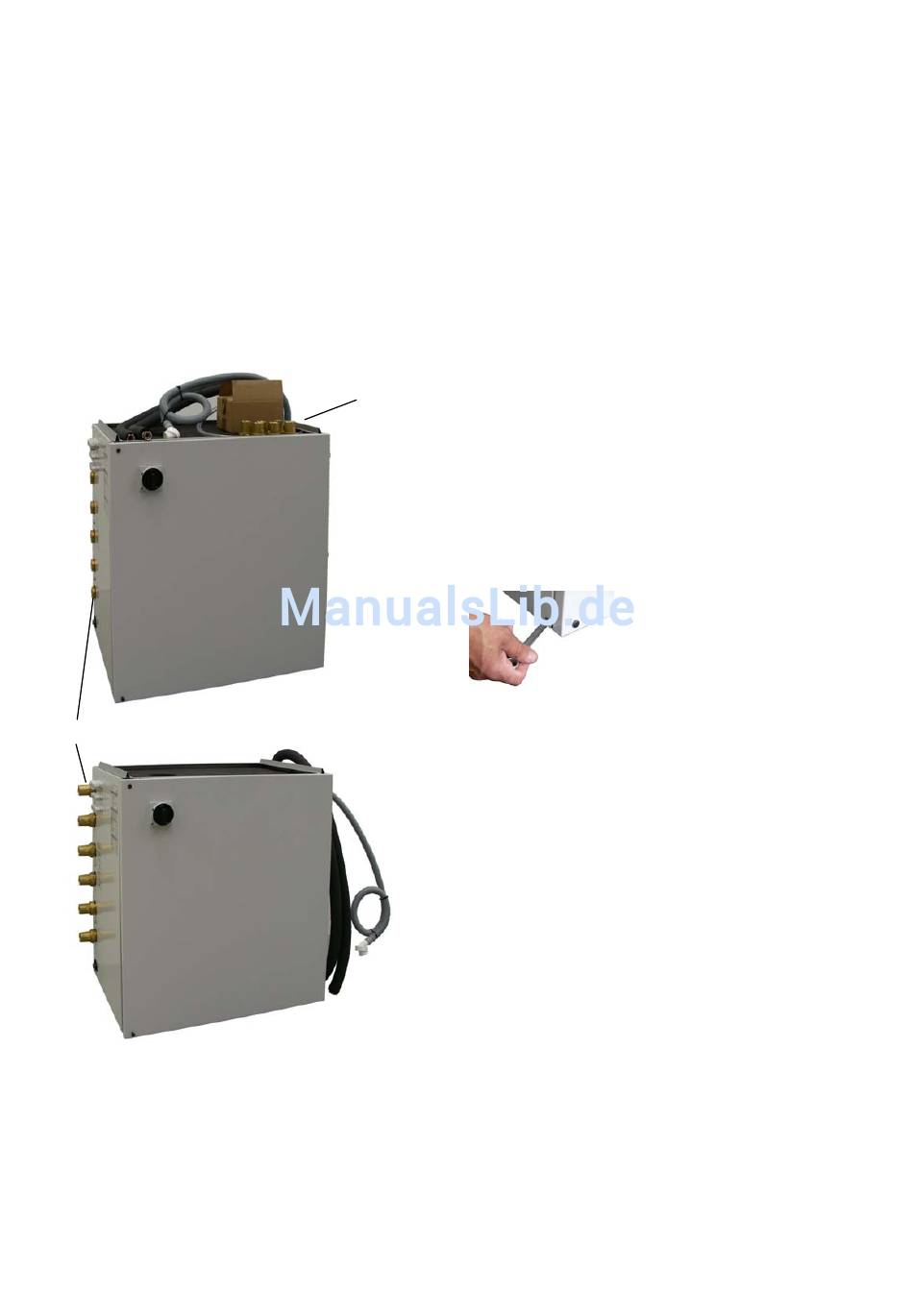

Hydraulikmodul platzieren
1. Hydraulikmodul manuell oder mit einem
1
geeigneten Hebegerät genau auf der
vorbereiteten Stelle, evtl. auf dem vorbereiteten
Fundament, platzieren und mit den
Fussschrauben horizontal stellen.
Modul nicht schieben, weil die Füsse sonst
abgebogen werden könnten!
Empfohlener Wandabstand min. 100 mm.
2. Mit den Fussschrauben Hydraulikmodul
horizontal stellen (Sechskantschlüssel NW 10).
3. Die Kugelabsperrungen (Pos. 1, in
Kartonschachtel verpackt auf dem
Hydraulikmodul) auf die Anschlussstutzen
Pos. 2) links am Hydraulikmodul aufschrauben
und von Hand anziehen.
