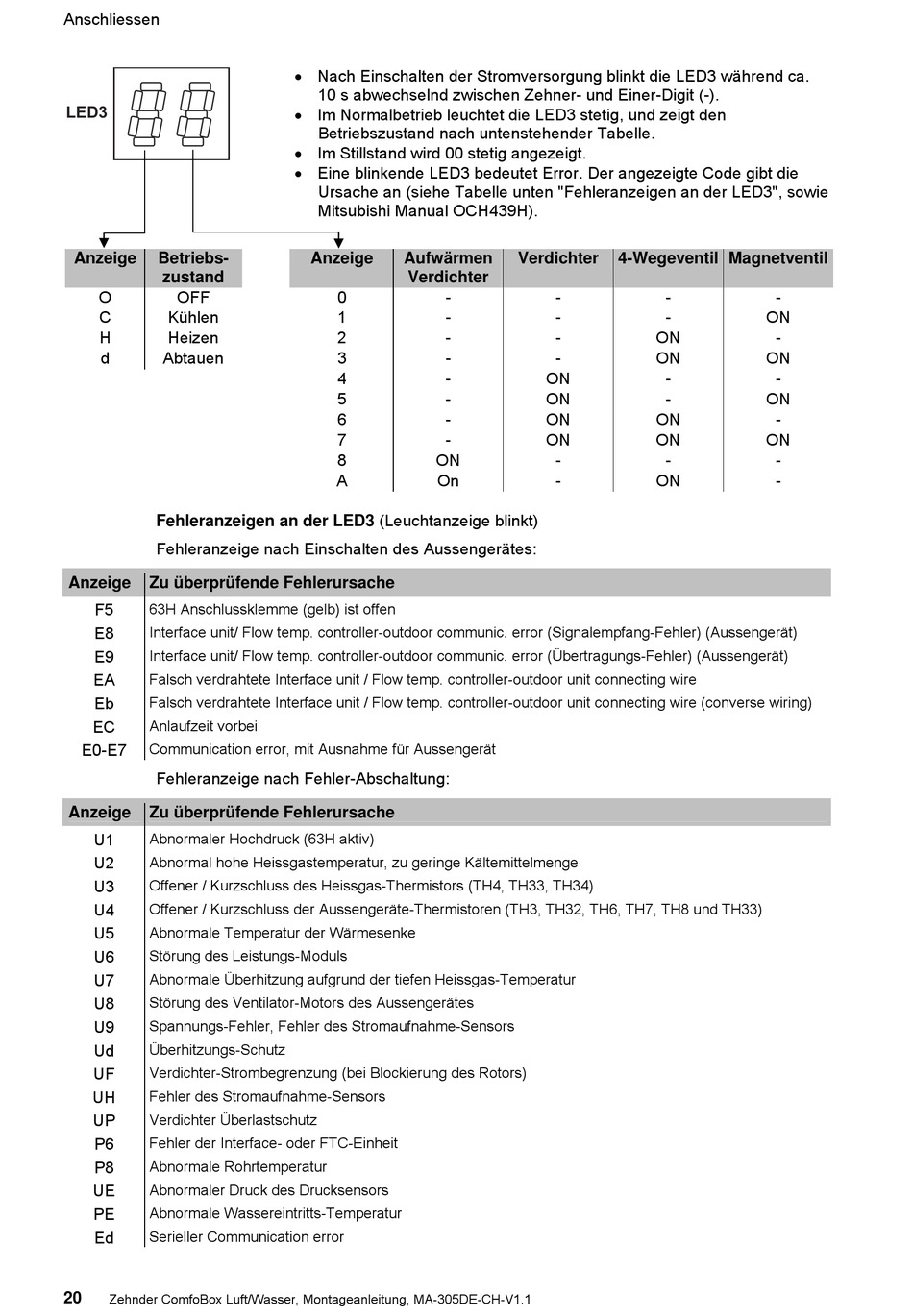

Zehnder ComfoBox Montageanleitung Seite 20

Anschliessen
LED3
Anzeige Betriebs-
zustand
O OFF
C Kühlen
H Heizen
d Abtauen
Fehleranzeigen an der LED3 (Leuchtanzeige blinkt)
Fehleranzeige nach Einschalten des Aussengerätes:
Anzeige Zu überprüfende Fehlerursache
F5 63H Anschlussklemme (gelb) ist offen
E8 Interface unit/ Flow temp. controller-outdoor communic. error (Signalempfang-Fehler) (Aussengerät)
E9 Interface unit/ Flow temp. controller-outdoor communic. error (Übertragungs-Fehler) (Aussengerät)
EA Falsch verdrahtete Interface unit / Flow temp. controller-outdoor unit connecting wire
Eb Falsch verdrahtete Interface unit / Flow temp. controller-outdoor unit connecting wire (converse wiring)
EC Anlaufzeit vorbei
E0-E7 Communication error, mit Ausnahme für Aussengerät
Fehleranzeige nach Fehler-Abschaltung:
Anzeige Zu überprüfende Fehlerursache
U1 Abnormaler Hochdruck (63H aktiv)
U2 Abnormal hohe Heissgastemperatur, zu geringe Kältemittelmenge
U3 Offener / Kurzschluss des Heissgas-Thermistors (TH4, TH33, TH34)
U4 Offener / Kurzschluss der Aussengeräte-Thermistoren (TH3, TH32, TH6, TH7, TH8 und TH33)
U5 Abnormale Temperatur der Wärmesenke
U6 Störung des Leistungs-Moduls
U7 Abnormale Überhitzung aufgrund der tiefen Heissgas-Temperatur
U8 Störung des Ventilator-Motors des Aussengerätes
U9 Spannungs-Fehler, Fehler des Stromaufnahme-Sensors
Ud Überhitzungs-Schutz
UF Verdichter-Strombegrenzung (bei Blockierung des Rotors)
UH Fehler des Stromaufnahme-Sensors
UP Verdichter Überlastschutz
P6 Fehler der Interface- oder FTC-Einheit
P8 Abnormale Rohrtemperatur
UE Abnormaler Druck des Drucksensors
PE Abnormale Wassereintritts-Temperatur
Ed Serieller Communication error
20 Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1
 Nach Einschalten der Stromversorgung blinkt die LED3 während ca.
10 s abwechselnd zwischen Zehner- und Einer-Digit (-).
 Im Normalbetrieb leuchtet die LED3 stetig, und zeigt den
Betriebszustand nach untenstehender Tabelle.
 Im Stillstand wird 00 stetig angezeigt.
 Eine blinkende LED3 bedeutet Error. Der angezeigte Code gibt die
Ursache an (siehe Tabelle unten "Fehleranzeigen an der LED3", sowie
Mitsubishi Manual OCH439H).
Anzeige Aufwärmen
Verdichter
0 -
1 -
2 -
3 -
4 -
5 -
6 -
7 -
8 ON
A On
Verdichter 4-Wegeventil Magnetventil
- -
- -
- ON
- ON
ON -
ON -
ON ON
ON ON
- -
- ON
-
ON
-
ON
-
ON
-
ON
-
-
