Einbindungsvarianten
4.3.1 Klemmenbelegung für Schwimmbadheizung
3 x 400 V
X1
L1 L2 L3 N
Einspeisung
3 x 400 V / 16 A

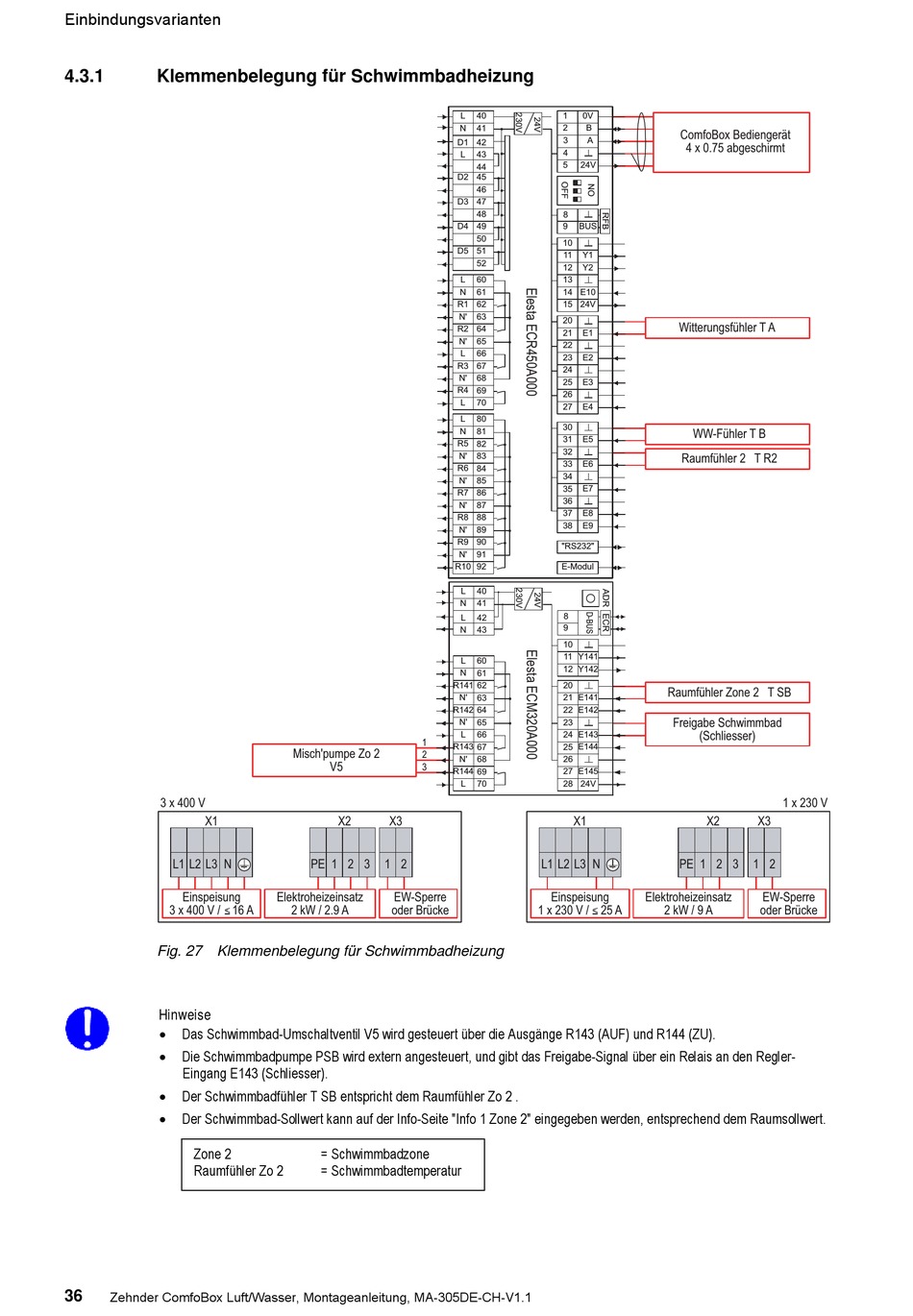

Fig. 27 Klemmenbelegung für Schwimmbadheizung
Hinweise

Das Schwimmbad-Umschaltventil V5 wird gesteuert über die Ausgänge R143 (AUF) und R144 (ZU).

Die Schwimmbadpumpe PSB wird extern angesteuert, und gibt das Freigabe-Signal über ein Relais an den Regler-
Eingang E143 (Schliesser).

Der Schwimmbadfühler T SB entspricht dem Raumfühler Zo 2 .

Der Schwimmbad-Sollwert kann auf der Info-Seite "Info 1 Zone 2" eingegeben werden, entsprechend dem Raumsollwert.
Zone 2
Raumfühler Zo 2
36 Zehnder ComfoBox Luft/Wasser, Montageanleitung, MA-305DE-CH-V1.1
1
Misch'pumpe Zo 2
2
V5
3
X2 X3
PE 1 2 3 1 2
Elektroheizeinsatz EW-Sperre
2 kW / 2.9 A oder Brücke
= Schwimmbadzone
= Schwimmbadtemperatur
L 40 1 0V
2
N 41 B
3 A
D1 42
4
L 43
5 24V
44
D2 45
46
D3 47
48
8
D4 49 9 BUS
50
10
D5 51
11 Y1
52
12 Y2
L 60 13
N 61 14 E10
R1 24V
62 15
N' 63
20
R2 64
21 E1
N' 65
22
L 66
23 E2
R3 67
24
N' 68
25 E3
R4 69
26
L 70
27 E4
L 80
30
N 81
31 E5
R5 82
32
N' 83
33 E6
R6
84
34
N' 85
35 E7
R7 86
36
N' 87
37 E8
R8 88
38 E9
N'
89
R9 90
"RS232"
N' 91
R10 92 E-Modul
L 40
N 41
8
L 42
9
N 43
10
11 Y141
L 60
12 Y142
N 61
R141 62 20
N' 63 21 E141
R142 E142
64 22
N' 65 23
L 66 24 E143
R143 67 25 E144
N' 68 26
R144 69 27 E145
L 70 28 24V
X1
L1 L2 L3 N
Einspeisung
1 x 230 V / 25 A
ComfoBox Bediengerät
4 x 0.75 abgeschirmt
Witterungsfühler T A
WW-Fühler T B
Raumfühler 2 T R2
Raumfühler Zone 2 T SB
Freigabe Schwimmbad
(Schliesser)
1 x 230 V
X2 X3
PE 1 2 3 1 2
Elektroheizeinsatz EW-Sperre
2 kW / 9 A oder Brücke
