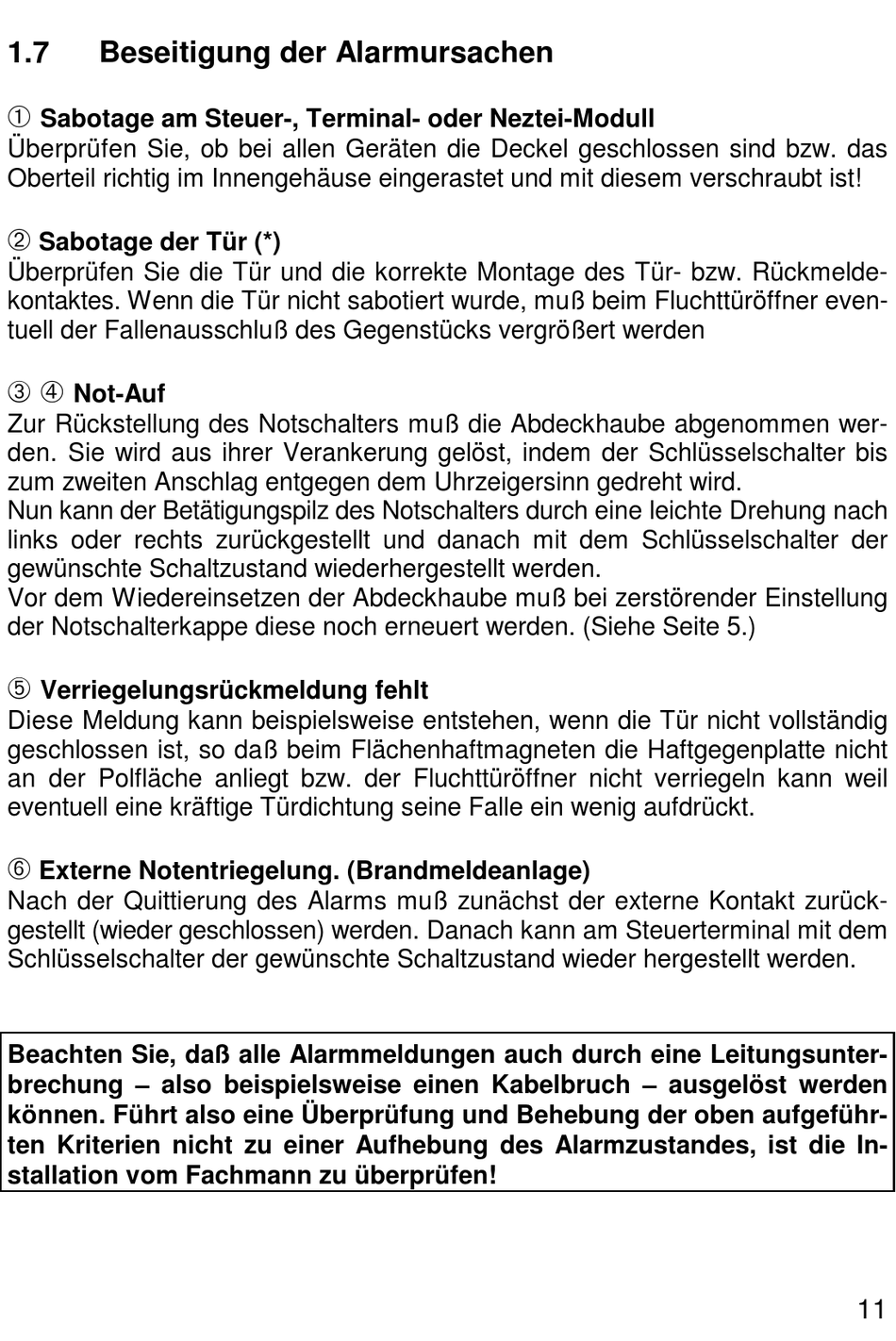

Beseitigung Der Alarmursachen - effeff 1370-20 Betriebsanleitung

1.7

Beseitigung der Alarmursachen

Ç
Sabotage am Steuer-, Terminal- oder Neztei-Modull
Überprüfen Sie, ob bei allen Geräten die Deckel geschlossen sind bzw. das
Oberteil richtig im Innengehäuse eingerastet und mit diesem verschraubt ist!
È
Sabotage der Tür (*)
Überprüfen Sie die Tür und die korrekte Montage des Tür- bzw. Rückmelde-
kontaktes. Wenn die Tür nicht sabotiert wurde, muß beim Fluchttüröffner even-
tuell der Fallenausschluß des Gegenstücks vergrößert werden
É Ê
Not-Auf
Zur Rückstellung des Notschalters muß die Abdeckhaube abgenommen wer-
den. Sie wird aus ihrer Verankerung gelöst, indem der Schlüsselschalter bis
zum zweiten Anschlag entgegen dem Uhrzeigersinn gedreht wird.
Nun kann der Betätigungspilz des Notschalters durch eine leichte Drehung nach
links oder rechts zurückgestellt und danach mit dem Schlüsselschalter der
gewünschte Schaltzustand wiederhergestellt werden.
Vor dem Wiedereinsetzen der Abdeckhaube muß bei zerstörender Einstellung
der Notschalterkappe diese noch erneuert werden. (Siehe Seite 5.)
Ë
Verriegelungsrückmeldung fehlt
Diese Meldung kann beispielsweise entstehen, wenn die Tür nicht vollständig
geschlossen ist, so daß beim Flächenhaftmagneten die Haftgegenplatte nicht
an der Polfläche anliegt bzw. der Fluchttüröffner nicht verriegeln kann weil
eventuell eine kräftige Türdichtung seine Falle ein wenig aufdrückt.
Ì
Externe Notentriegelung. (Brandmeldeanlage)
Nach der Quittierung des Alarms muß zunächst der externe Kontakt zurück-
gestellt (wieder geschlossen) werden. Danach kann am Steuerterminal mit dem
Schlüsselschalter der gewünschte Schaltzustand wieder hergestellt werden.
Beachten Sie, daß alle Alarmmeldungen auch durch eine Leitungsunter-
brechung – also beispielsweise einen Kabelbruch – ausgelöst werden
können. Führt also eine Überprüfung und Behebung der oben aufgeführ-
ten Kriterien nicht zu einer Aufhebung des Alarmzustandes, ist die In-
stallation vom Fachmann zu überprüfen!
11
