MATRIX Terminal 6000
3.6
Relais-Ausgänge (Türöffner)
Das Terminal besitzt zwei Relais-
Ausgänge mit einer max. Belastbarkeit
von 60 W.
Maximalwerte:
45 VDC oder 2 A (SELV)
30 V

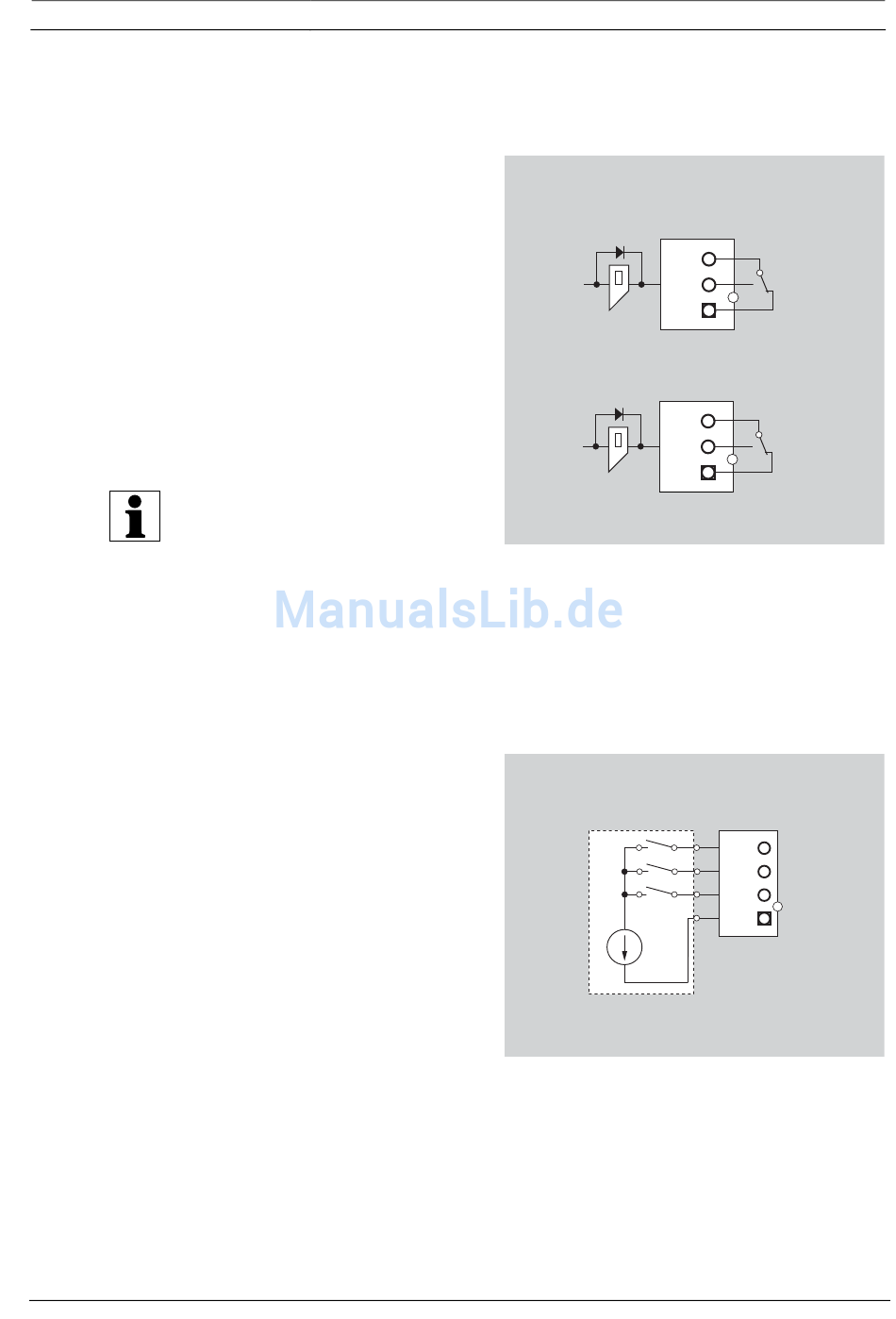

Zum Schalten eines Türöffners wird
der Schließer oder Öffner des Relais 1
verwendet (siehe Darstellung rechts).
Die Versorgung der Türöffner wird
entsprechend der Türöffner-
spezifikation von extern zugeführt.
Die Anschaltung erfolgt gemäß der
Zeichnung rechts.
Hinweis:
Die eingezeichnete Diode dient als
Freilaufdiode. Bei Wechselstrom-
ansteuerung muss sie durch ein RC-
Glied oder eine Transzorbdiode zur
Störunterdrückung ersetzt werden
(siehe Allgemeine Installations-
richtlinien).
3.7
Digitale Eingänge
Die Digitaleingänge (ST503) sind aktiv,
wenn der entsprechende Eingang
(InA1, InA2, InA3) über einen externen
Kontakt gegen Plus geschaltet wird.
Die Kontaktbelastung beträgt max. 10 mA.
Schaltschwellen:
aktiv bei 10 VDC bzw. 9 VAC
passiv bei 4 VDC bzw. 4 VAC
Die Eingänge haben eine gemeinsame
Masse (InK). Deshalb sollten nach
Möglichkeit alle Eingänge mit
derselben Spannung (AC oder DC)
versorgt werden.
Bosch Sicherheitssysteme
AC oder 2 A (SELV)
eff
Installationshandbuch
ST504
Relais2
1
2
3
ST505
Relais1
4
5
6
ST503
DigIn
10
11
12
13
+
-
externe Spannung
610-F.01U.569.423 | 1.0 | 2011.12
de
19
InA3
I
InA2
I
InA1
I
InK
I
