SubBus-Schnittstelle
An den Stecker ST601 können externe DCW-Sub-Terminals angeschlossen werden. Die
Spannungsversorgung dieser DCW-Komponenten kann über die Anschlüsse 1 (24 VDC) und
3 (GND) erfolgen.
Es können bis zu vier gleiche DCW-Komponenten (z.B. vier Leser) angeschlossen werden.
Dabei ist zu beachten, dass die Gesamtstromaufnahme der Sub-Terminals nicht die Leistung
des Terminals bzw. des Netzteils überschreitet.

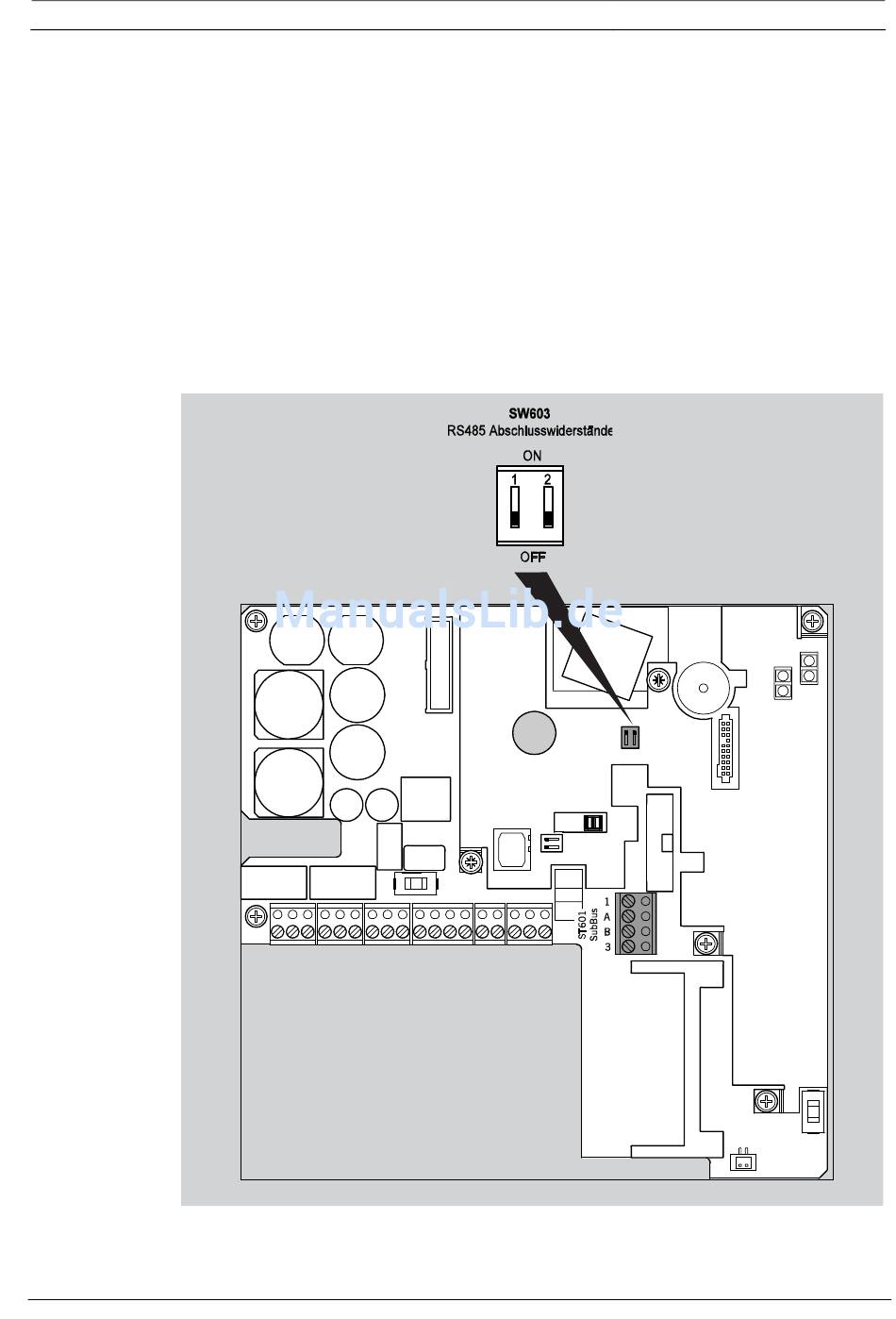

Die Abschlusswiderstände müssen abgeschaltet sein. Dazu wird der zweipolige Schalter
SW603 auf "OFF" gestellt.
Hinweis: Der DCW-Bus wird nicht unterstützt!
610-F.01U.569.423 | 1.0 | 2011.12
Installationshandbuch
MATRIX Terminal 6000
Bosch Sicherheitssysteme
