12
de
2.5

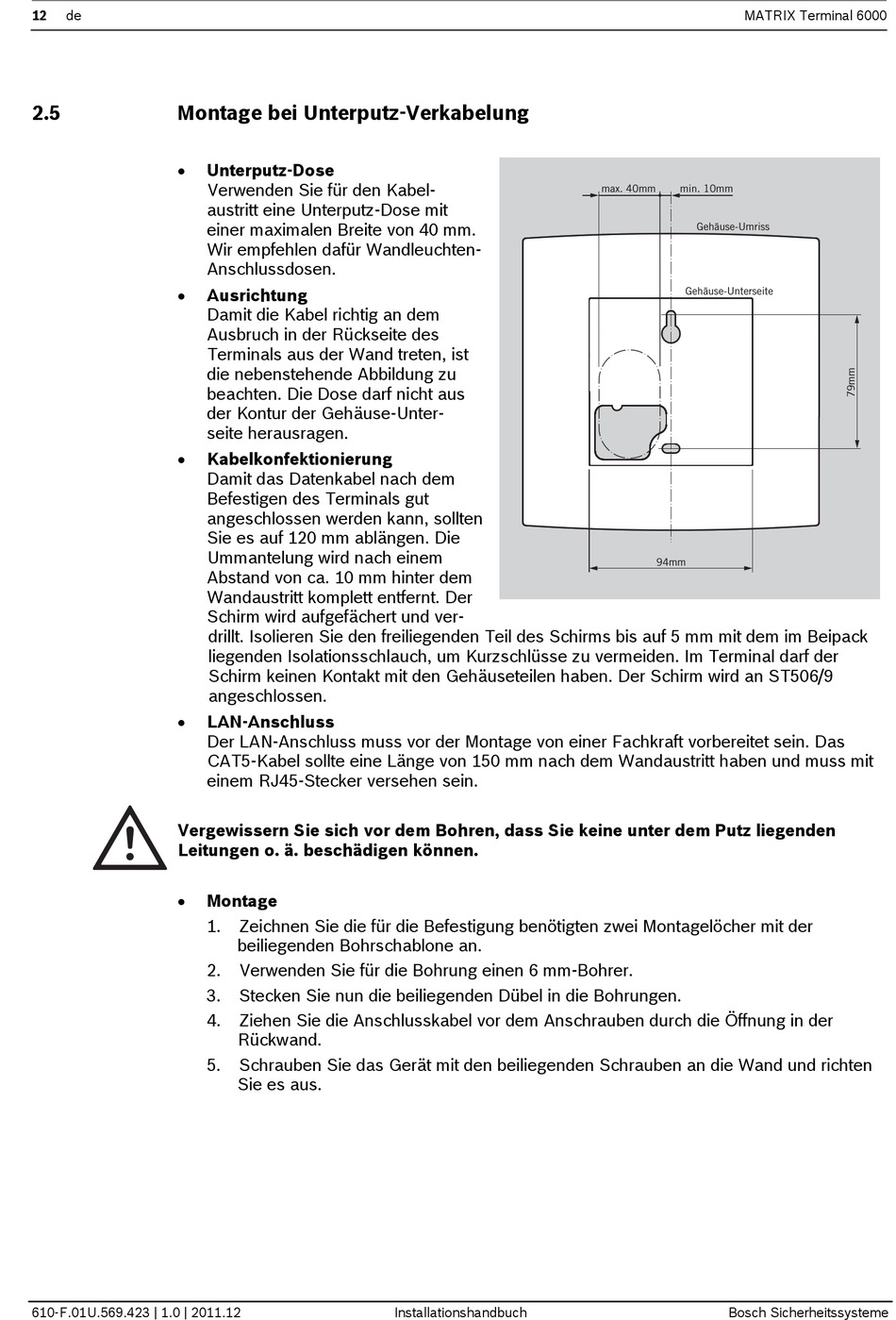

Montage bei Unterputz-Verkabelung
Vergewissern Sie sich vor dem Bohren, dass Sie keine unter dem Putz liegenden
Leitungen o. ä. beschädigen können.
610-F.01U.569.423 | 1.0 | 2011.12
Unterputz-Dose
Verwenden Sie für den Kabel-
austritt eine Unterputz-Dose mit
einer maximalen Breite von 40 mm.
Wir empfehlen dafür Wandleuchten-
Anschlussdosen.
Ausrichtung
Damit die Kabel richtig an dem
Ausbruch in der Rückseite des
Terminals aus der Wand treten, ist
die nebenstehende Abbildung zu
beachten. Die Dose darf nicht aus
der Kontur der Gehäuse-Unter-
seite herausragen.
Kabelkonfektionierung
Damit das Datenkabel nach dem
Befestigen des Terminals gut
angeschlossen werden kann, sollten
Sie es auf 120 mm ablängen. Die
Ummantelung wird nach einem
Abstand von ca. 10 mm hinter dem
Wandaustritt komplett entfernt. Der
Schirm wird aufgefächert und ver-
drillt. Isolieren Sie den freiliegenden Teil des Schirms bis auf 5 mm mit dem im Beipack
liegenden Isolationsschlauch, um Kurzschlüsse zu vermeiden. Im Terminal darf der
Schirm keinen Kontakt mit den Gehäuseteilen haben. Der Schirm wird an ST506/9
angeschlossen.
LAN-Anschluss
Der LAN-Anschluss muss vor der Montage von einer Fachkraft vorbereitet sein. Das
CAT5-Kabel sollte eine Länge von 150 mm nach dem Wandaustritt haben und muss mit
einem RJ45-Stecker versehen sein.
Montage
1. Zeichnen Sie die für die Befestigung benötigten zwei Montagelöcher mit der
beiliegenden Bohrschablone an.
2. Verwenden Sie für die Bohrung einen 6 mm-Bohrer.
3. Stecken Sie nun die beiliegenden Dübel in die Bohrungen.
4. Ziehen Sie die Anschlusskabel vor dem Anschrauben durch die Öffnung in der
Rückwand.
5. Schrauben Sie das Gerät mit den beiliegenden Schrauben an die Wand und richten
Sie es aus.
Installationshandbuch
MATRIX Terminal 6000
max. 40mm
min. 10mm
Gehäuse-Umriss
Gehäuse-Unterseite
94mm
Bosch Sicherheitssysteme
