MATRIX Terminal 6000
2.4
Montagevorbereitung
Allgemeines

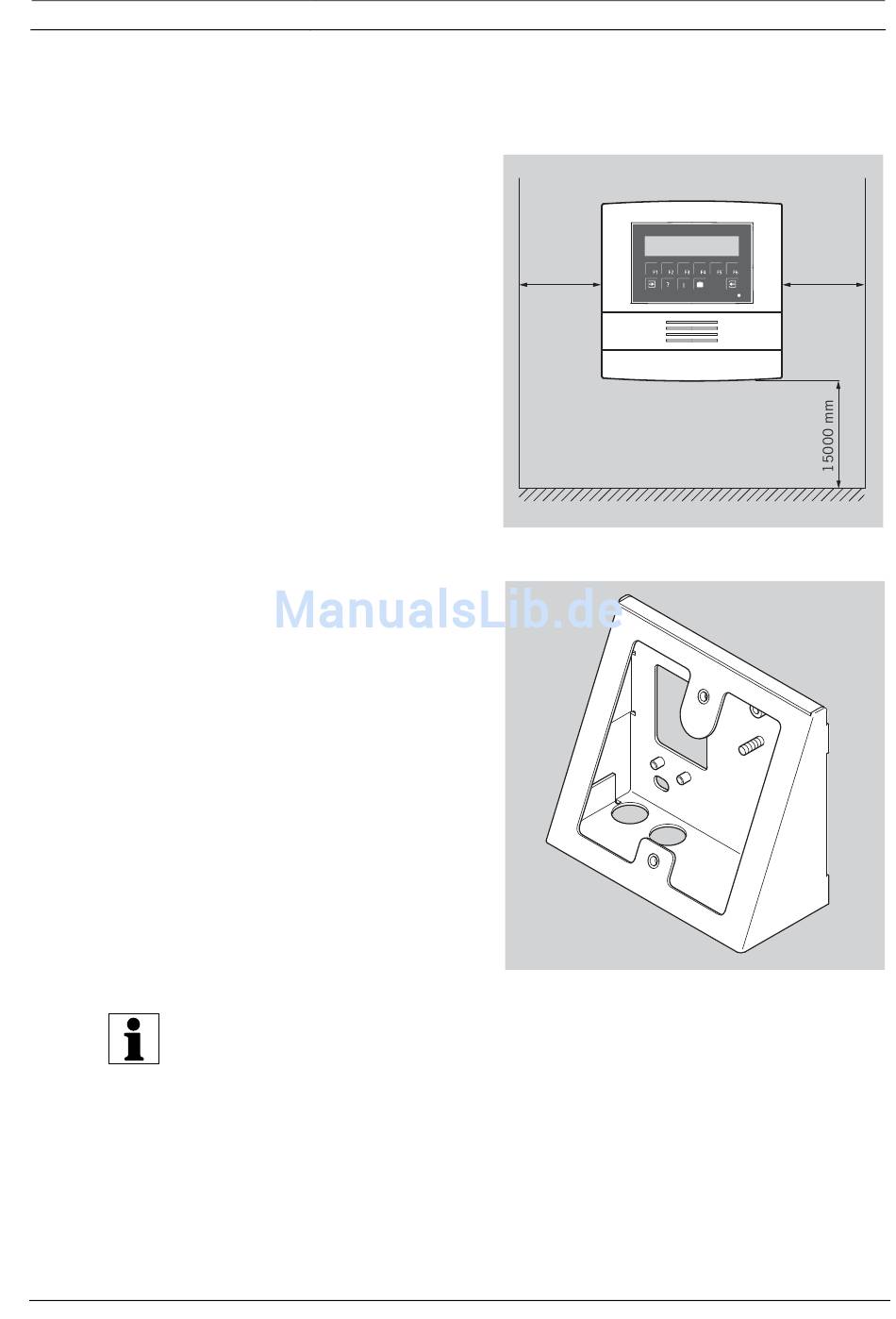

Bei der Planung des Montage-
standortes für das Terminal muss der
Platzbedarf gemäß der neben-
stehenden Zeichnung sichergestellt
sein. Dieser Platz ist notwendig, um
die problemlose Bedienung und einen
ausreichenden Platz für Service-
arbeiten zu gewährleisten.
Die angegebene Montagehöhe stellt
eine Empfehlung dar, um bei Personen
mit einer durchschnittlichen Größe eine
optimale Bedienung und Sicht auf das
Display zu gewährleisten.
Muss bzw. soll die Höhe unterschritten
werden, sollte ein Montage-Keil
verwendet werden.
Kabelverlegung
Nachdem der Montageort feststeht,
sind zuerst die Kabel zu verlegen.
Vorgaben zur Planung sowie Aufbau
von Zeit- und Zutrittsanlagen sind in
den Allgemeinen Installationsrichtlinien
beschrieben.
Folgende Montagearten sind möglich:
- Unterputzverkabelung (Standard)
- Schrägpultmontage bei Unter- oder
Aufputzverkabelung
Für jede Montageart müssen die
jeweiligen Vorgaben zur Position der
Kabeleinführung und Kabellänge
beachtet werden.
Terminal mit berührungslosen Lesern
Um eine gegenseitige Beeinflussung auszuschließen, darf der Montageabstand zwischen
zwei Geräten mit berührungslosen Lesern einen Mindestabstand nicht unterschreiten.
Dieser Mindestabstand hängt von den örtlichen Gegebenheiten ab. Er sollte auf jeden Fall
mehr als 50 cm betragen.
Bosch Sicherheitssysteme
min.
165 mm
Oberkante fertiger Fußboden
Schrägpult
Installationshandbuch
de
min.
165 mm
610-F.01U.569.423 | 1.0 | 2011.12
11
