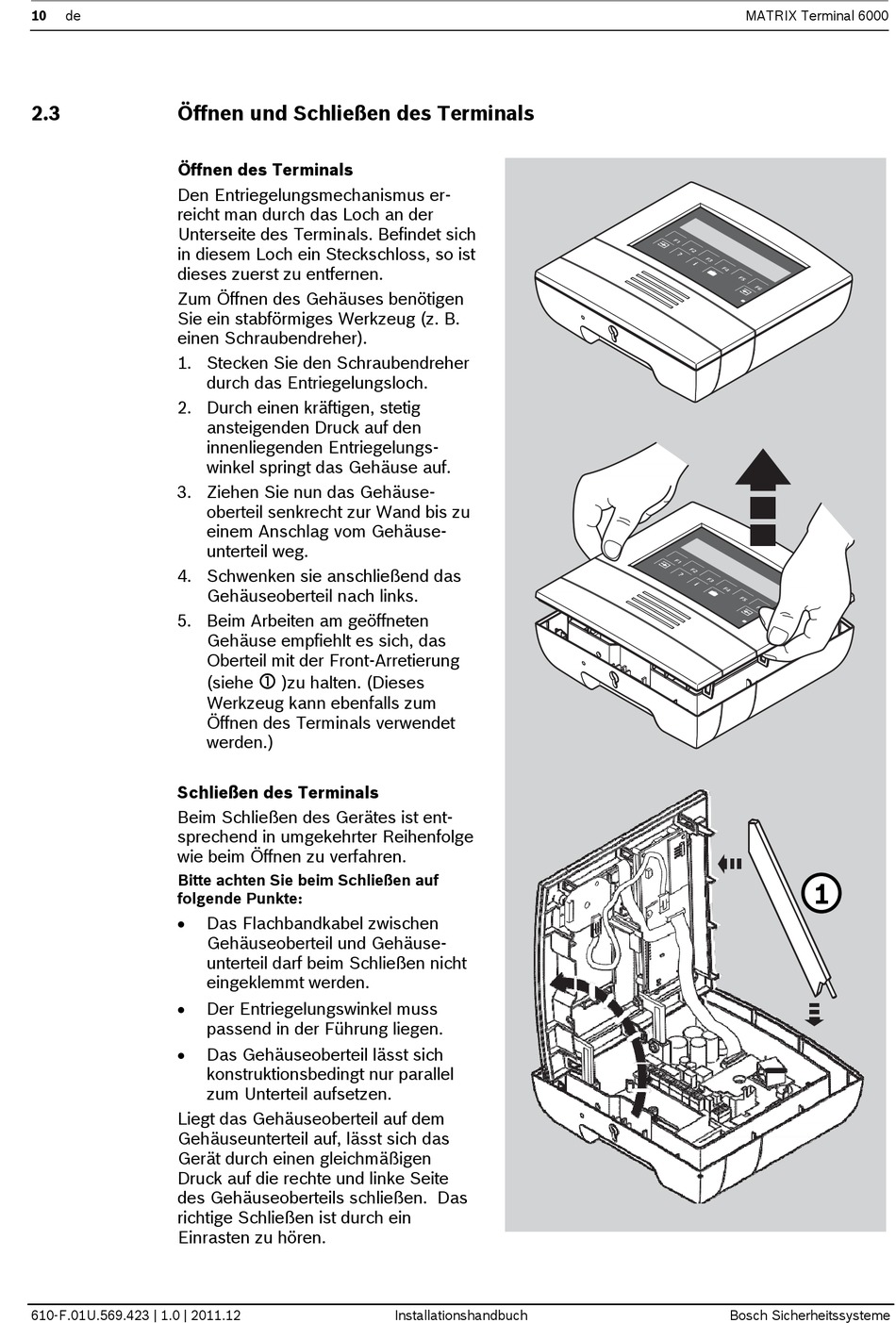

Öffnen und Schließen des Terminals
Öffnen des Terminals
Den Entriegelungsmechanismus er-
reicht man durch das Loch an der
Unterseite des Terminals. Befindet sich
in diesem Loch ein Steckschloss, so ist
dieses zuerst zu entfernen.
Zum Öffnen des Gehäuses benötigen
Sie ein stabförmiges Werkzeug (z. B.
einen Schraubendreher).
1. Stecken Sie den Schraubendreher
2. Durch einen kräftigen, stetig
3. Ziehen Sie nun das Gehäuse-
4. Schwenken sie anschließend das
5. Beim Arbeiten am geöffneten
Schließen des Terminals
Beim Schließen des Gerätes ist ent-
sprechend in umgekehrter Reihenfolge
wie beim Öffnen zu verfahren.
Bitte achten Sie beim Schließen auf
folgende Punkte:
Liegt das Gehäuseoberteil auf dem
Gehäuseunterteil auf, lässt sich das
Gerät durch einen gleichmäßigen
Druck auf die rechte und linke Seite
des Gehäuseoberteils schließen. Das
richtige Schließen ist durch ein
Einrasten zu hören.
