MATRIX Terminal 6000
3.4
RS485/RS232-Schnittstelle
Hinweis: Diese Schnittstelle wird nicht unterstützt!

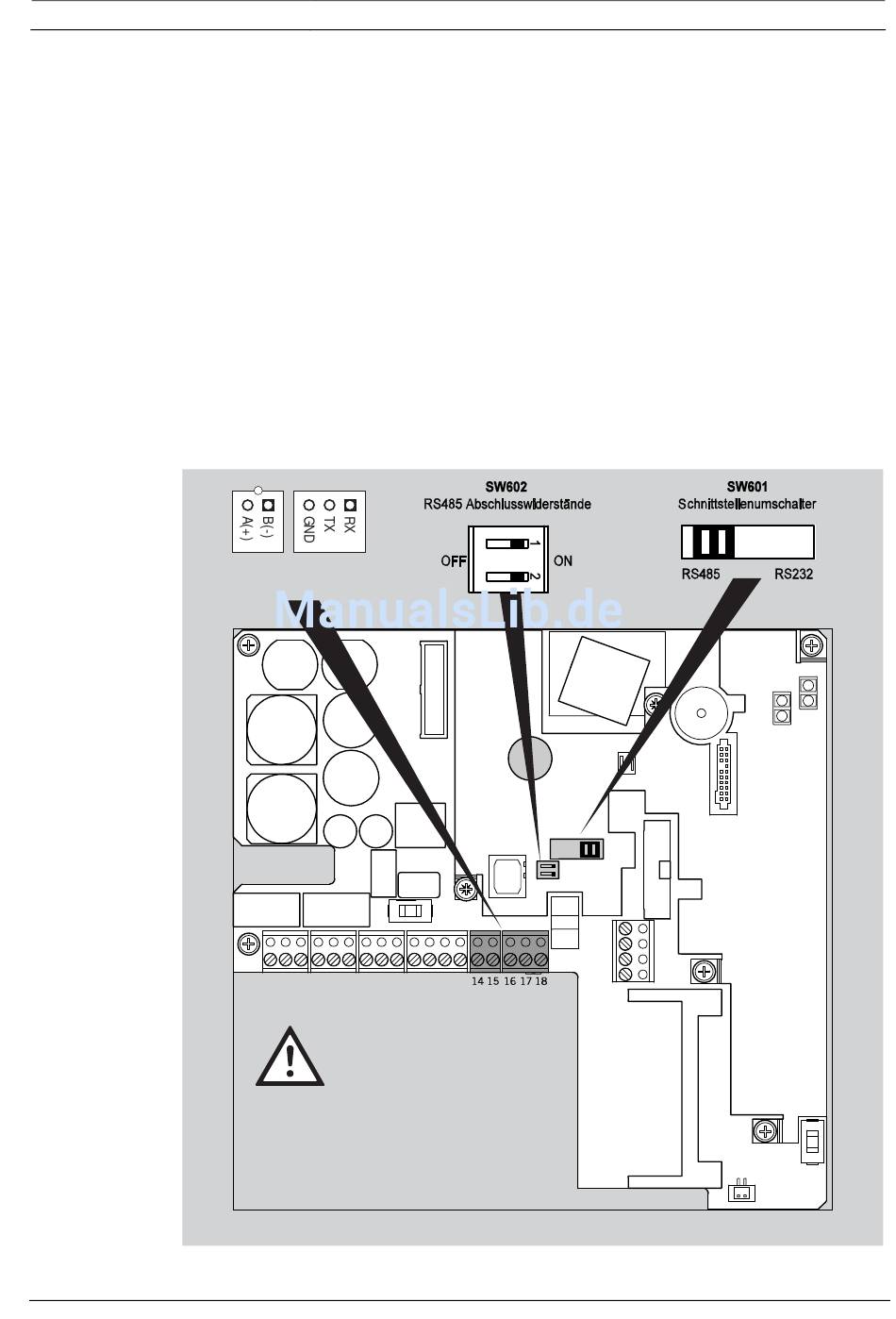

Die RS485/RS232-Schnittstelle ist in ihrer Übertragungsart umschaltbar
(Auslieferungszustand: RS485).
RS485 - ST507 (SubBus)
RS232 - ST508 (ggf. für Servicearbeiten)
Ist das MATRIX Terminal erster oder letzter Bus-Teilnehmer, muss der Bus-Abschluss-
widerstand zugeschaltet werden. Dazu wird der zweipolige Schiebeschalter SW602 auf "ON"
gestellt (Auslieferungszustand: eingeschaltet).
Über die RS485-Schnittstelle wird mit den Sub-Geräten kommuniziert.
Es können bis zu 31 RS485-Sub-Geräte, davon max. 16 Leser, angeschlossen werden.
Dabei ist zu beachten, dass die Gesamtstromaufnahme der Sub-Terminals nicht die Leistung
des Terminals bzw. des externen Netzteils überschreitet.
Bosch Sicherheitssysteme
RS485
RS232
ST507
ST508
Installationshandbuch
de
610-F.01U.569.423 | 1.0 | 2011.12
17
