Pos. Symbol
1
2
3
4
5
•
Verschluss der Zugentlastung öffnen (aufklappen)
•
Haltering am Schlauchpaketende (mit abgewinkelten Schweißstromanschlüssen) passgenau in die
Zugentlastung Zwischenschlauchpaket einlegen.
•
Verschluss der Zugentlastung schließen (zuklappen)
•
Verschlussdeckel Schweißstromanschluss abschrauben (zuvor alle 4 Schraubenblenden aus den
Gehäuseecken entfernen).
•
Schweißstromleitungen durch den Verschlussdeckel Schweißstromanschluss führen und an den
Anschlussstecker, Schweißstrom „+" verschrauben (siehe Abbildung).
•
Verschlussdeckel Schweißstromanschluss wieder am Gehäuse Schweißstromanschluss
verschrauben.
•
Schraubenblenden wieder in die Gehäuseecken einstecken.
099-005001-EW500
13.09.2012
Beschreibung
0
Verschluss Zwischenschlauchpakethalter
Zwischenschlauchpaket
Verschlussdeckel Schweißstromanschluss
Gehäuse Schweißstromanschluss
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Aufbau und Funktion

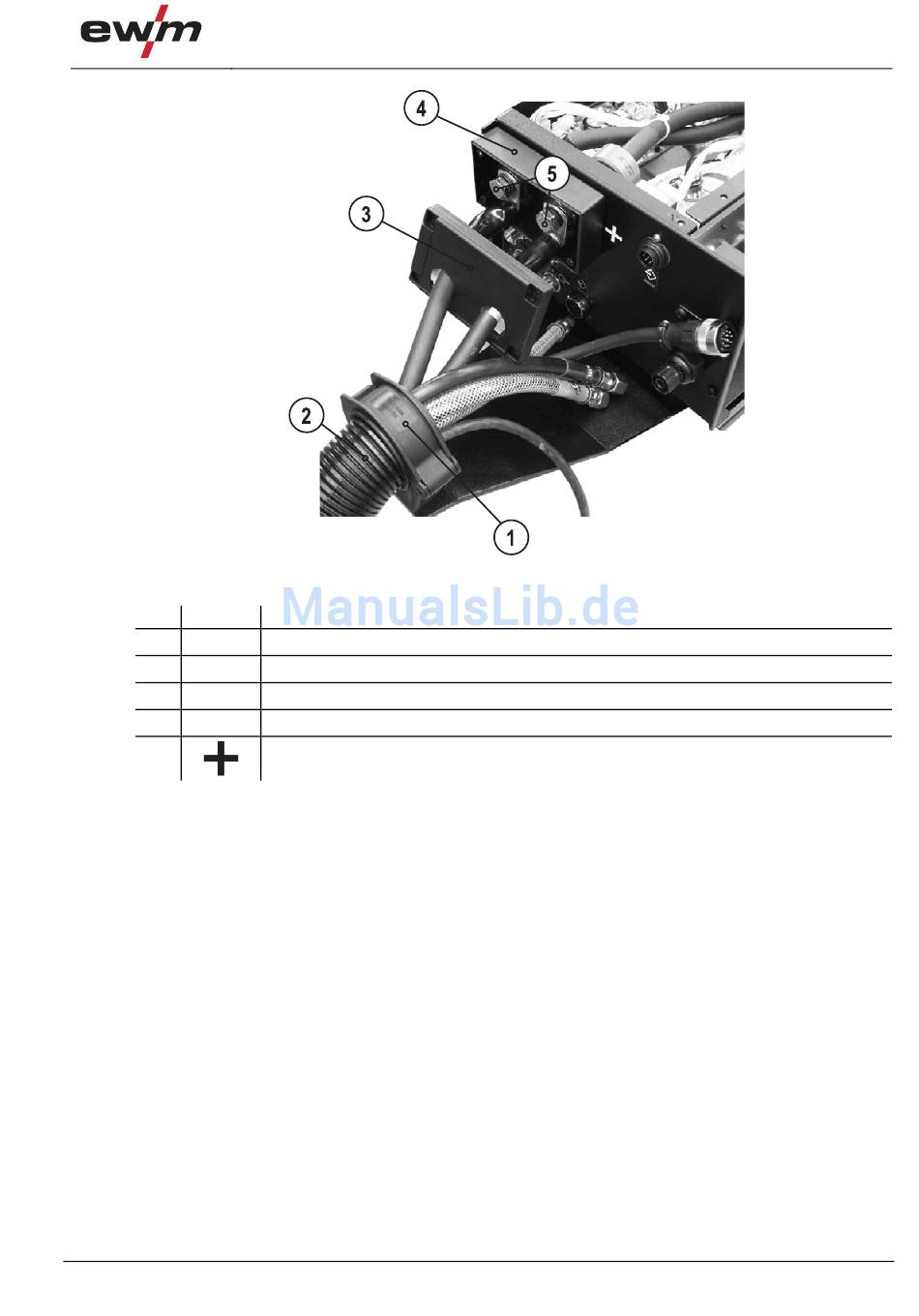

Abbildung 5-6
Zwischenschlauchpaket
23
