Aufbau und Funktion
Aufstellen
5.2.1

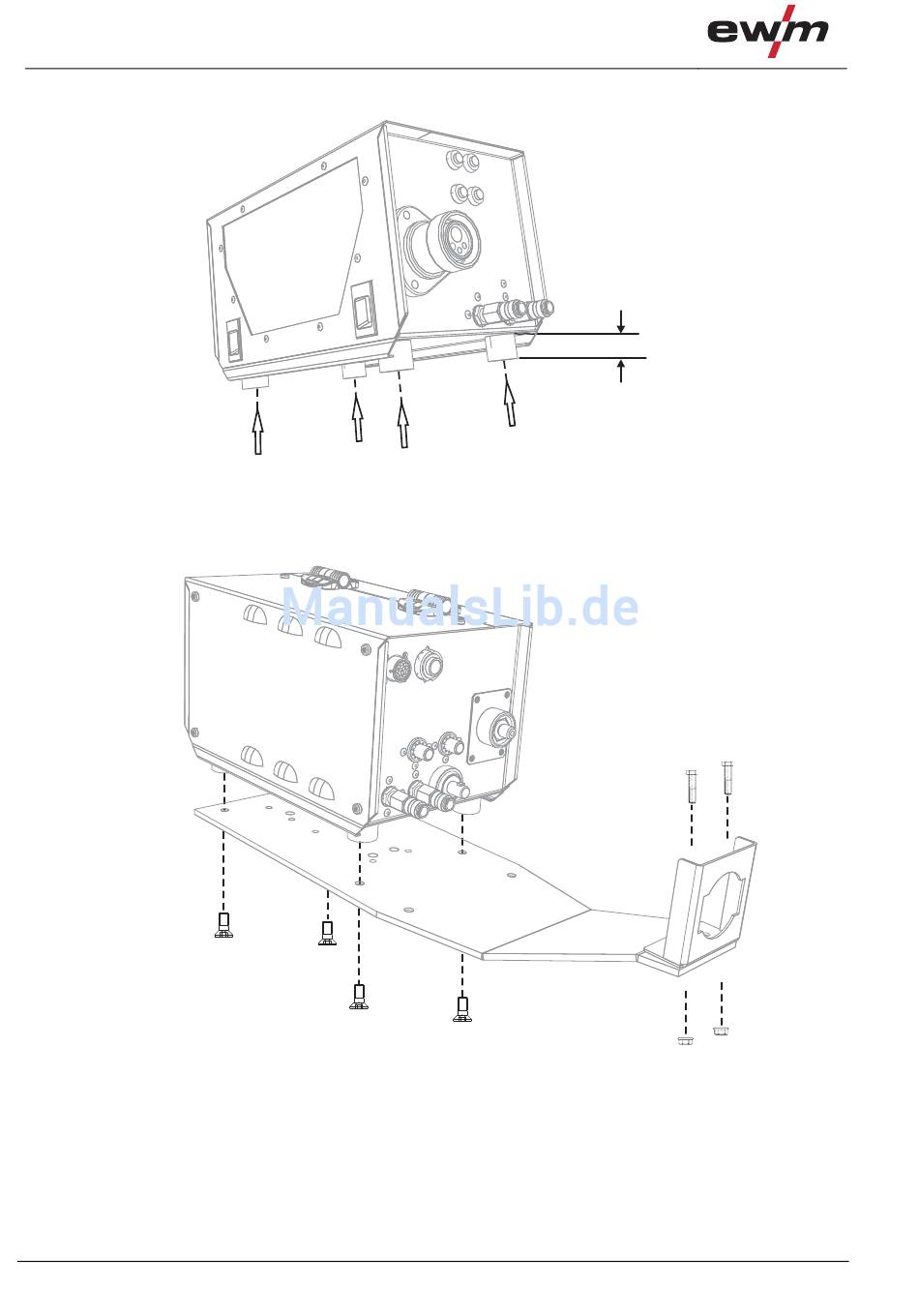

Montage ohne Trägerplatte
•
Die Gerätefüße sind mit M8 Innengewinden ausgestattet.
•
Vier Schrauben mit einer Länge zwischen 10 und 15 mm einschrauben!
5.2.2
Montage mit Trägerplatte (Option)
•
Trägerplatte mit 4x M8 Senkkopfschrauben (Lieferumfang) in den Gummifüßen verschrauben.
•
Zugentlastung mit 2x M5x16 Gewindefurchschrauben (von oben) und Sperrzahnmuttern M5 (von
unten) am DV-Träger befestigen.
20
M8 x 10 mm
Abbildung 5-1
Abbildung 5-2
min 10 mm
max 15 mm
M5 x 16 mm
M5
099-005001-EW500
13.09.2012
