Pos. Symbol
1
2
3
4
AIR
5
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
sichern.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Anschluss Druckluftschlauch mit Anschlussnippel Druckluft G ¼" verschrauben.
•
Brenner-Steuerleitungsstecker 19-polig in Anschlussbuchse 19-polig (analog) stecken und verriegeln.
099-005001-EW500
13.09.2012
Beschreibung
0
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussnippel Druckluft G ¼"
Druckluft zur Brennerdüsenreinigung
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Aufbau und Funktion

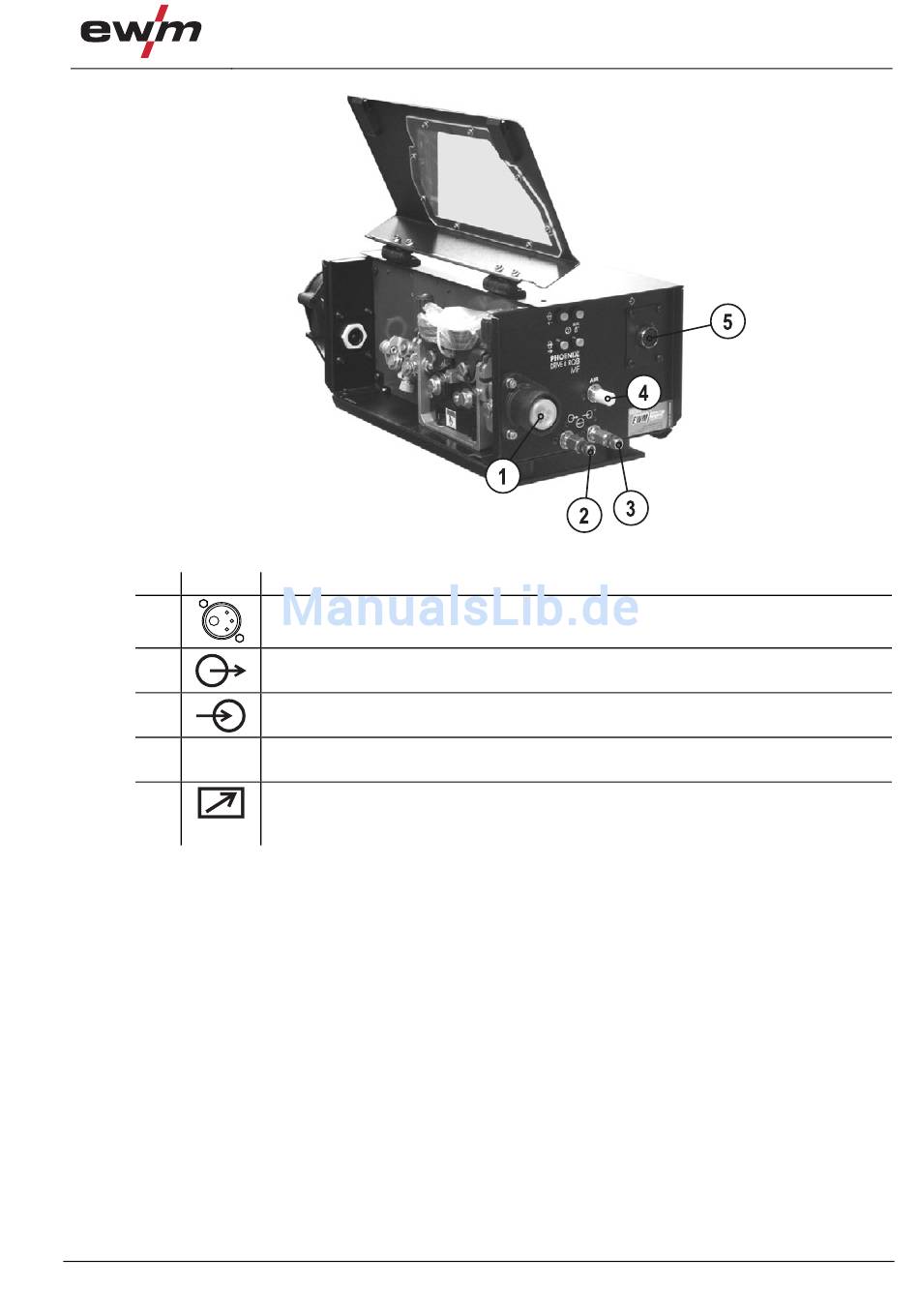

Abbildung 5-8
Anschluss Schweißbrenner
