4.2
Rückansicht
4
Pos. Symbol
1
2
AIR
3
4
5
6
7
8
9
10
099-005001-EW500
13.09.2012
Gerätebeschreibung - Schnellübersicht
1
2
3
5
6
Beschreibung
0
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschlussnippel Druckluft G ¼"
Druckluft zur Brennerdüsenreinigung
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Zugentlastung Zwischenschlauchpaket
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse 12-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.) zwischen
Schweißbrenner und Stromquelle
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Drahteinlaufnippel (Drahtzuführung aus externer Quelle)
Schiebeverschluss, Verriegelung der Schutzklappe
8
7
9

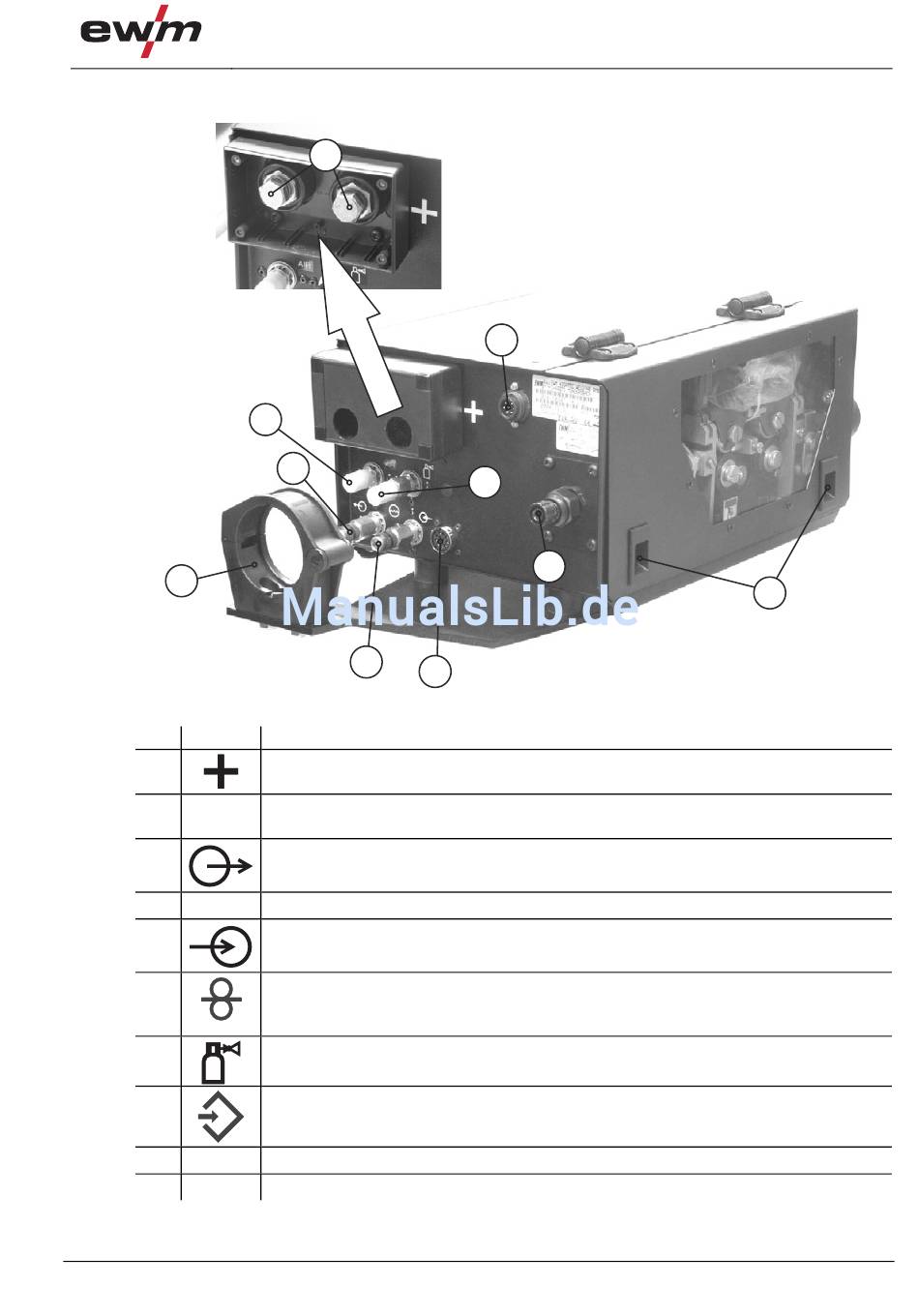

Abbildung 4-2
Rückansicht
10
17
