31. März 2015
______________________________________________________

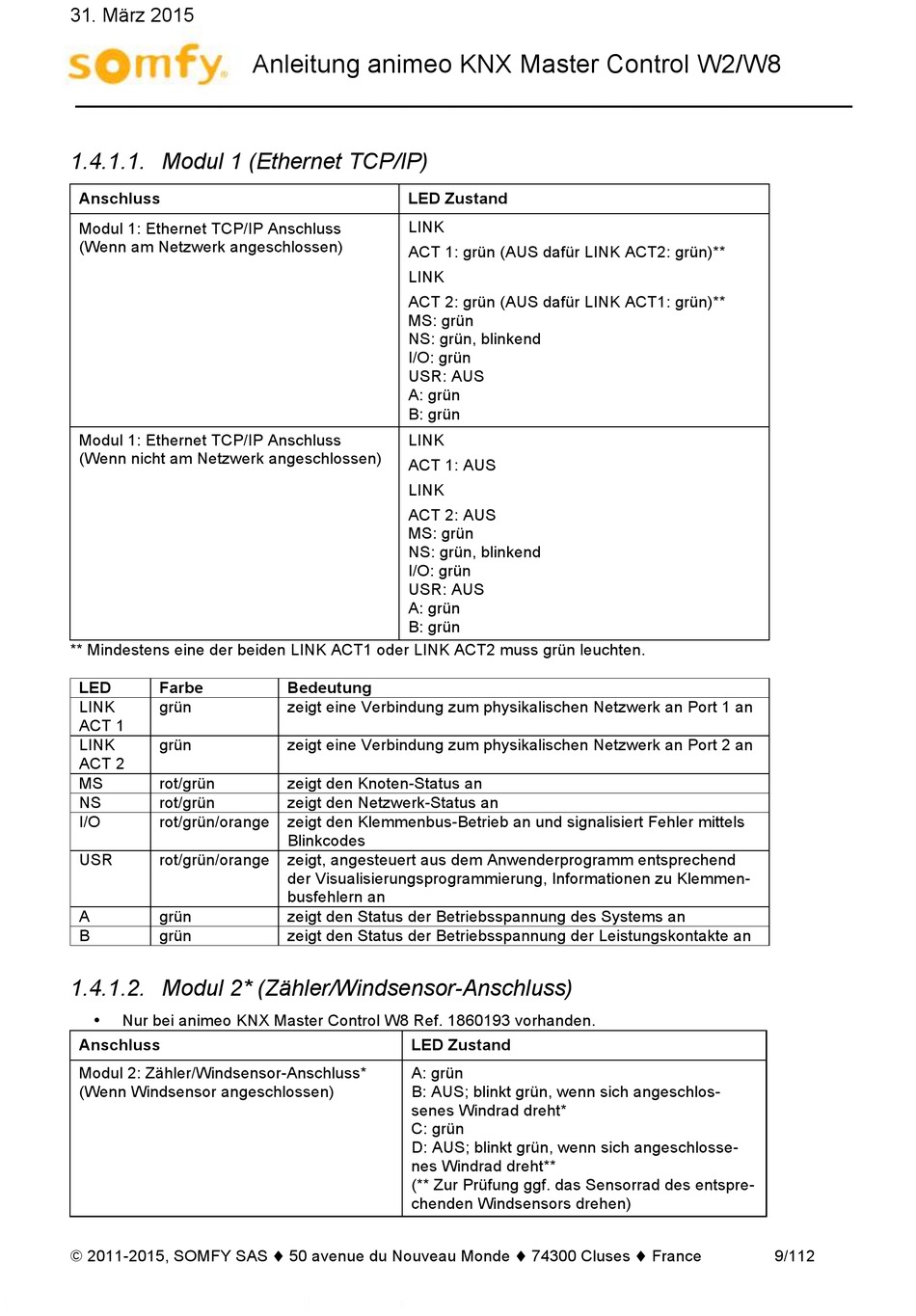

1.4.1.1. Modul 1 (Ethernet TCP/IP)
Anschluss
Modul 1: Ethernet TCP/IP Anschluss
(Wenn am Netzwerk angeschlossen)
Modul 1: Ethernet TCP/IP Anschluss
(Wenn nicht am Netzwerk angeschlossen)
** Mindestens eine der beiden LINK ACT1 oder LINK ACT2 muss grün leuchten.
LED
Farbe
LINK
grün
ACT 1
LINK
grün
ACT 2
MS
rot/grün
NS
rot/grün
I/O
rot/grün/orange
USR
rot/grün/orange
A
grün
B
grün
1.4.1.2. Modul 2* (Zähler/Windsensor-Anschluss)
Nur bei animeo KNX Master Control W8 Ref. 1860193 vorhanden.
•
Anschluss
Modul 2: Zähler/Windsensor-Anschluss*
(Wenn Windsensor angeschlossen)
„ 2011-2015, SOMFY SAS ® 50 avenue du Nouveau Monde ® 74300 Cluses ® France
Anleitung animeo KNX Master Control W2/W8
LED Zustand
LINK
ACT 1: grün (AUS dafür LINK ACT2: grün)**
LINK
ACT 2: grün (AUS dafür LINK ACT1: grün)**
MS: grün
NS: grün, blinkend
I/O: grün
USR: AUS
A: grün
B: grün
LINK
ACT 1: AUS
LINK
ACT 2: AUS
MS: grün
NS: grün, blinkend
I/O: grün
USR: AUS
A: grün
B: grün
Bedeutung
zeigt eine Verbindung zum physikalischen Netzwerk an Port 1 an
zeigt eine Verbindung zum physikalischen Netzwerk an Port 2 an
zeigt den Knoten-Status an
zeigt den Netzwerk-Status an
zeigt den Klemmenbus-Betrieb an und signalisiert Fehler mittels
Blinkcodes
zeigt, angesteuert aus dem Anwenderprogramm entsprechend
der Visualisierungsprogrammierung, Informationen zu Klemmen-
busfehlern an
zeigt den Status der Betriebsspannung des Systems an
zeigt den Status der Betriebsspannung der Leistungskontakte an
LED Zustand
A: grün
B: AUS; blinkt grün, wenn sich angeschlos-
senes Windrad dreht*
C: grün
D: AUS; blinkt grün, wenn sich angeschlosse-
nes Windrad dreht**
(** Zur Prüfung ggf. das Sensorrad des entspre-
chenden Windsensors drehen)
9/112
