______________________________________________________
Windsensor unbe-
heizt
1.4. Prüfung der Anschlüsse
Bevor Sie mit der Parametereinstellung anfangen, prüfen Sie zuerst, ob die Steuerung richtig angeschlossen
ist. Die LEDs an der animeo KNX Master Control und an der Outside Sensor Box zeigen an, ob der An-
schluss richtig ist.
Warten Sie ein paar Sekunden bis das System hochgefahren ist und vergleichen Sie die LEDs auf den Ge-
räten mit dem normalen LED-Zustand in der Tabelle. Wenn er nicht übereinstimmt, muss der Anschluss
überprüft werden.

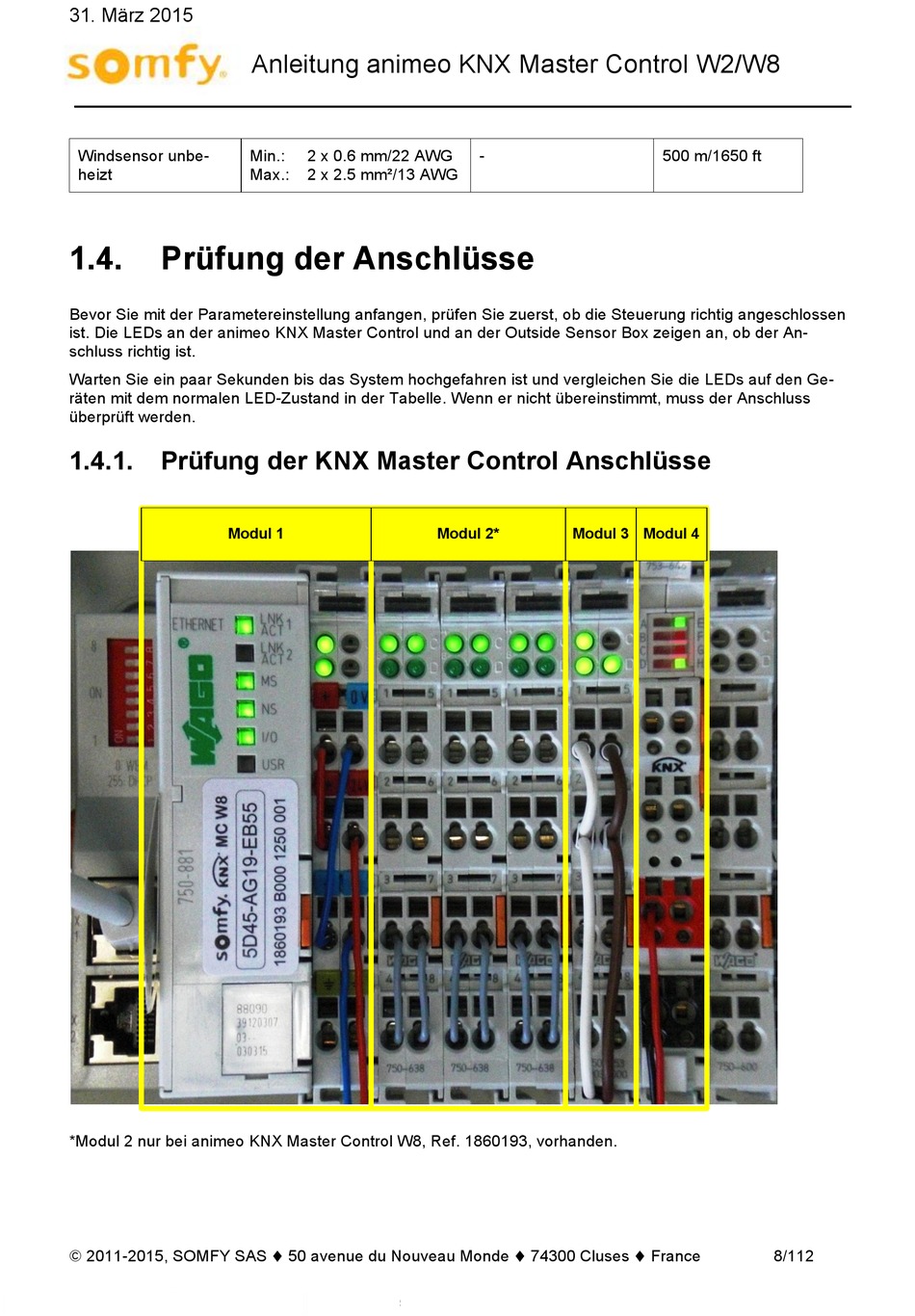

1.4.1. Prüfung der KNX Master Control Anschlüsse
Modul 1
*Modul 2 nur bei animeo KNX Master Control W8, Ref. 1860193, vorhanden.
„ 2011-2015, SOMFY SAS ® 50 avenue du Nouveau Monde ® 74300 Cluses ® France
Anleitung animeo KNX Master Control W2/W8
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 2.5 mm²/13 AWG
-
Modul 2* Modul 3 Modul 4
500 m/1650 ft
8/112
