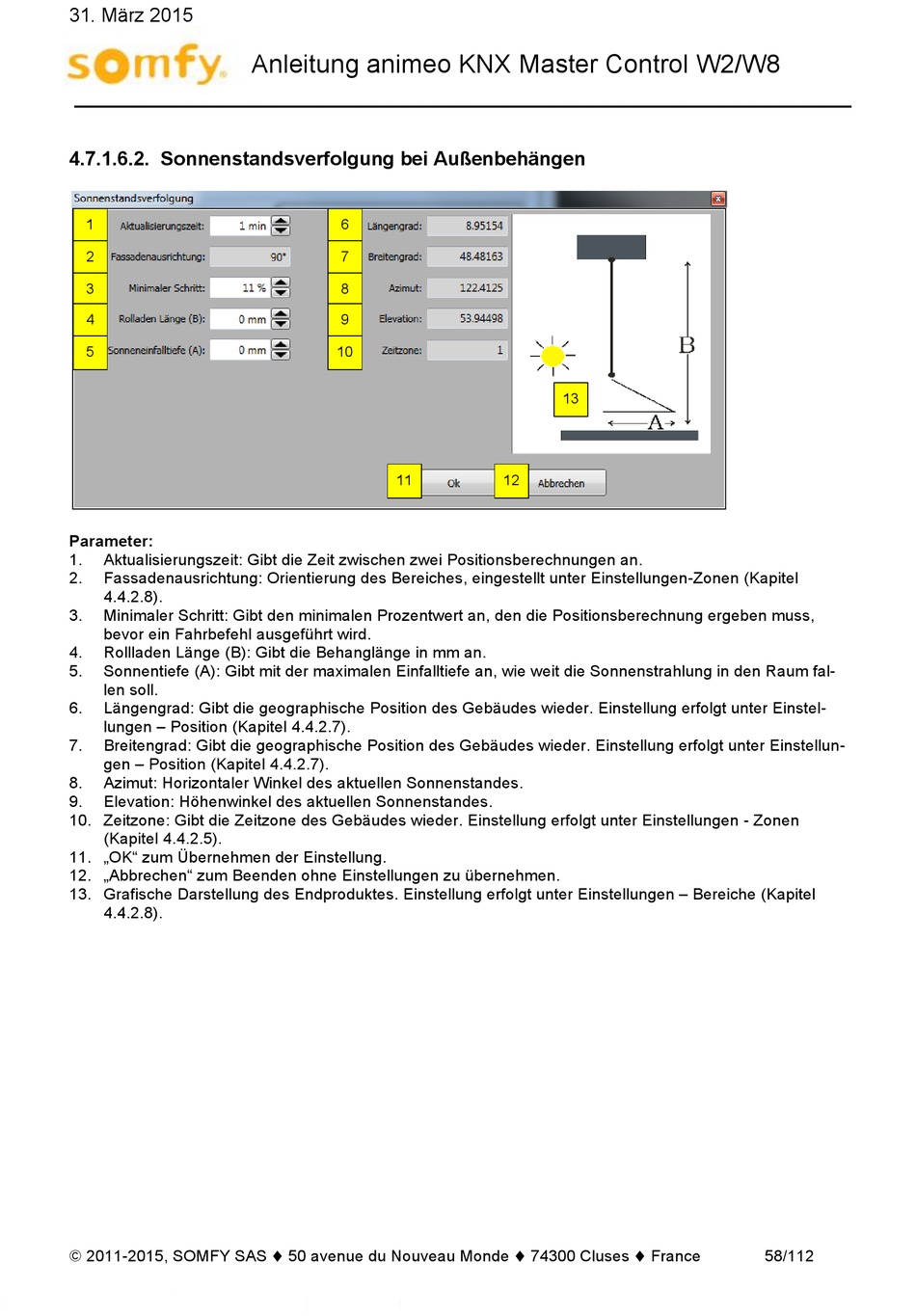

4.7.1.6.2. Sonnenstandsverfolgung bei Außenbehängen
1
2
3
4
5
Parameter:
1. Aktualisierungszeit: Gibt die Zeit zwischen zwei Positionsberechnungen an.
2. Fassadenausrichtung: Orientierung des Bereiches, eingestellt unter Einstellungen-Zonen (Kapitel
4.4.2.8).
3. Minimaler Schritt: Gibt den minimalen Prozentwert an, den die Positionsberechnung ergeben muss,
bevor ein Fahrbefehl ausgeführt wird.
4. Rollladen Länge (B): Gibt die Behanglänge in mm an.
5. Sonnentiefe (A): Gibt mit der maximalen Einfalltiefe an, wie weit die Sonnenstrahlung in den Raum fal-
len soll.
6. Längengrad: Gibt die geographische Position des Gebäudes wieder. Einstellung erfolgt unter Einstel-
lungen – Position (Kapitel 4.4.2.7).
7. Breitengrad: Gibt die geographische Position des Gebäudes wieder. Einstellung erfolgt unter Einstellun-
gen – Position (Kapitel 4.4.2.7).
8. Azimut: Horizontaler Winkel des aktuellen Sonnenstandes.
9. Elevation: Höhenwinkel des aktuellen Sonnenstandes.
10. Zeitzone: Gibt die Zeitzone des Gebäudes wieder. Einstellung erfolgt unter Einstellungen - Zonen
(Kapitel 4.4.2.5).
11. „OK" zum Übernehmen der Einstellung.
12. „Abbrechen" zum Beenden ohne Einstellungen zu übernehmen.
13. Grafische Darstellung des Endproduktes. Einstellung erfolgt unter Einstellungen – Bereiche (Kapitel
4.4.2.8).
