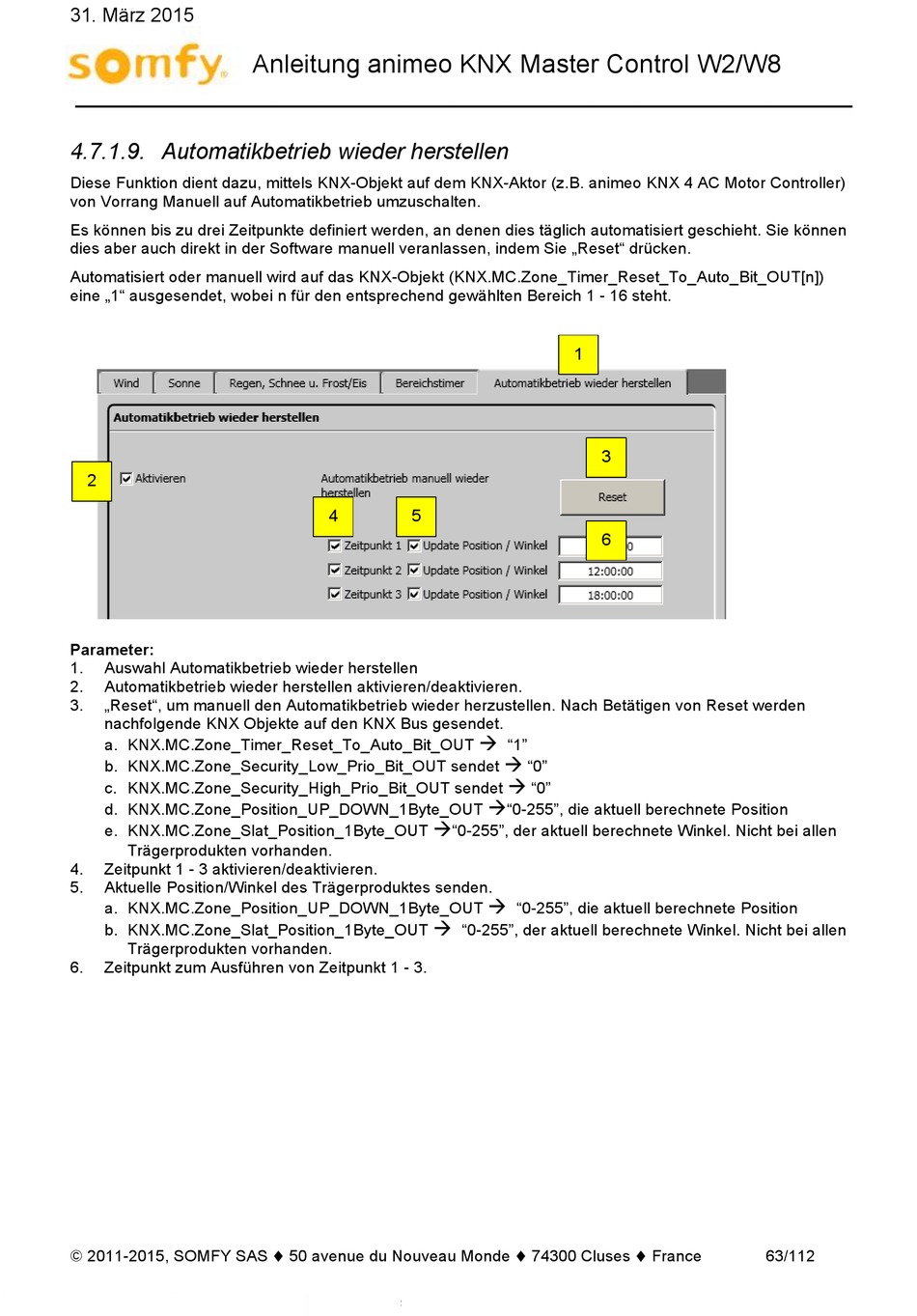

4.7.1.9. Automatikbetrieb wieder herstellen
Diese Funktion dient dazu, mittels KNX-Objekt auf dem KNX-Aktor (z.B. animeo KNX 4 AC Motor Controller)
von Vorrang Manuell auf Automatikbetrieb umzuschalten.
Es können bis zu drei Zeitpunkte definiert werden, an denen dies täglich automatisiert geschieht. Sie können
dies aber auch direkt in der Software manuell veranlassen, indem Sie „Reset" drücken.
Automatisiert oder manuell wird auf das KNX-Objekt (KNX.MC.Zone_Timer_Reset_To_Auto_Bit_OUT[n])
eine „1" ausgesendet, wobei n für den entsprechend gewählten Bereich 1 - 16 steht.
2
Parameter:
1. Auswahl Automatikbetrieb wieder herstellen
2. Automatikbetrieb wieder herstellen aktivieren/deaktivieren.
3. „Reset", um manuell den Automatikbetrieb wieder herzustellen. Nach Betätigen von Reset werden
nachfolgende KNX Objekte auf den KNX Bus gesendet.
a. KNX.MC.Zone_Timer_Reset_To_Auto_Bit_OUT
b. KNX.MC.Zone_Security_Low_Prio_Bit_OUT sendet
c. KNX.MC.Zone_Security_High_Prio_Bit_OUT sendet
d. KNX.MC.Zone_Position_UP_DOWN_1Byte_OUT
e. KNX.MC.Zone_Slat_Position_1Byte_OUT
Trägerprodukten vorhanden.
4. Zeitpunkt 1 - 3 aktivieren/deaktivieren.
5. Aktuelle Position/Winkel des Trägerproduktes senden.
a. KNX.MC.Zone_Position_UP_DOWN_1Byte_OUT
b. KNX.MC.Zone_Slat_Position_1Byte_OUT
Trägerprodukten vorhanden.
6. Zeitpunkt zum Ausführen von Zeitpunkt 1 - 3.
„ 2011-2015, SOMFY SAS ® 50 avenue du Nouveau Monde ® 74300 Cluses ® France
Anleitung animeo KNX Master Control W2/W8
4 5
1
!
"1"
!
"0"
!
"0"
!
"0-255", die aktuell berechnete Position
!
"0-255", der aktuell berechnete Winkel. Nicht bei allen
!
"0-255", die aktuell berechnete Position
!
"0-255", der aktuell berechnete Winkel. Nicht bei allen
3
6
