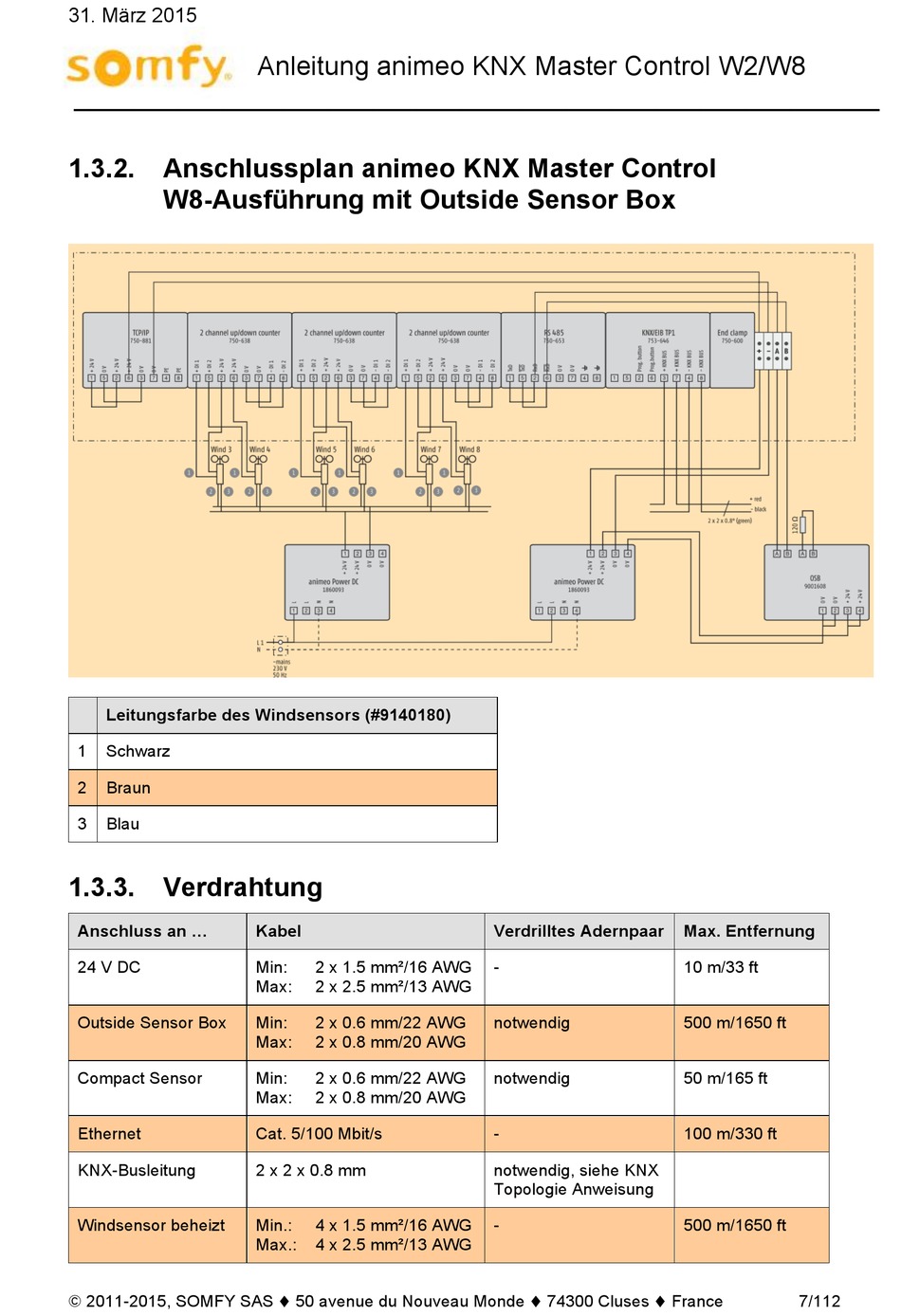

1.3.2. Anschlussplan animeo KNX Master Control
W8-Ausführung mit Outside Sensor Box
Leitungsfarbe des Windsensors (#9140180)
1 Schwarz
2 Braun
3 Blau
1.3.3.

Verdrahtung

Anschluss an ...
24 V DC
Outside Sensor Box
Compact Sensor
Ethernet
KNX-Busleitung
Windsensor beheizt
„ 2011-2015, SOMFY SAS ® 50 avenue du Nouveau Monde ® 74300 Cluses ® France
Anleitung animeo KNX Master Control W2/W8
Kabel
Min: 2 x 1.5 mm²/16 AWG
Max: 2 x 2.5 mm²/13 AWG
Min: 2 x 0.6 mm/22 AWG
Max: 2 x 0.8 mm/20 AWG
Min: 2 x 0.6 mm/22 AWG
Max: 2 x 0.8 mm/20 AWG
Cat. 5/100 Mbit/s
2 x 2 x 0.8 mm
Min.: 4 x 1.5 mm²/16 AWG
Max.: 4 x 2.5 mm²/13 AWG
Verdrilltes Adernpaar
-
notwendig
notwendig
-
notwendig, siehe KNX
Topologie Anweisung
-
Max. Entfernung
10 m/33 ft
500 m/1650 ft
50 m/165 ft
100 m/330 ft
500 m/1650 ft
7/112
