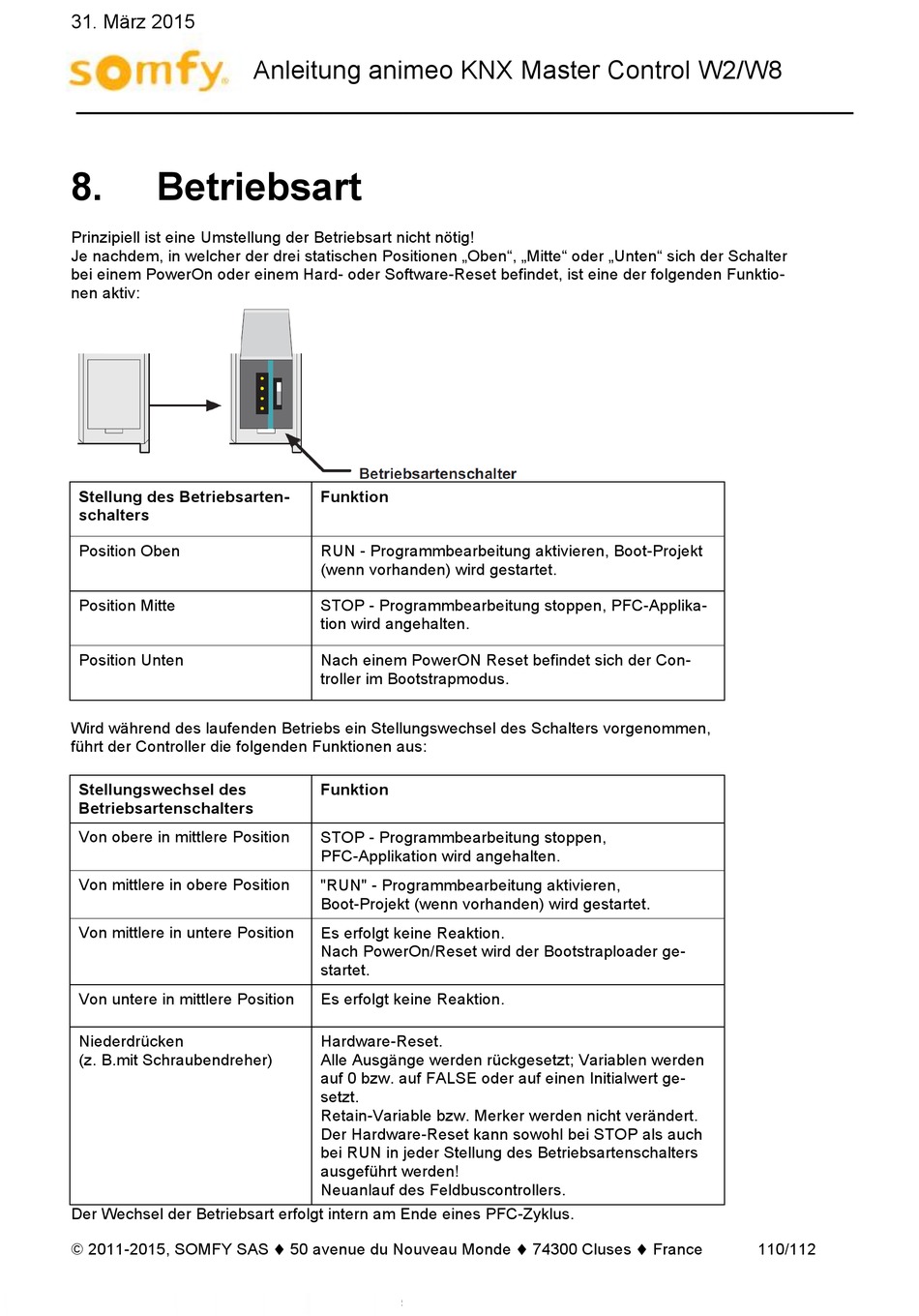

8.

Betriebsart

Prinzipiell ist eine Umstellung der Betriebsart nicht nötig!
Je nachdem, in welcher der drei statischen Positionen „Oben", „Mitte" oder „Unten" sich der Schalter
bei einem PowerOn oder einem Hard- oder Software-Reset befindet, ist eine der folgenden Funktio-
nen aktiv:
Stellung des Betriebsarten-
schalters
Position Oben
Position Mitte
Position Unten
Wird während des laufenden Betriebs ein Stellungswechsel des Schalters vorgenommen,
führt der Controller die folgenden Funktionen aus:
Stellungswechsel des
Betriebsartenschalters
Von obere in mittlere Position
Von mittlere in obere Position
Von mittlere in untere Position
Von untere in mittlere Position
Niederdrücken
(z. B.mit Schraubendreher)
Der Wechsel der Betriebsart erfolgt intern am Ende eines PFC-Zyklus.
„ 2011-2015, SOMFY SAS ® 50 avenue du Nouveau Monde ® 74300 Cluses ® France
Anleitung animeo KNX Master Control W2/W8
Funktion
RUN - Programmbearbeitung aktivieren, Boot-Projekt
(wenn vorhanden) wird gestartet.
STOP - Programmbearbeitung stoppen, PFC-Applika-
tion wird angehalten.
Nach einem PowerON Reset befindet sich der Con-
troller im Bootstrapmodus.
Funktion
STOP - Programmbearbeitung stoppen,
PFC-Applikation wird angehalten.
"RUN" - Programmbearbeitung aktivieren,
Boot-Projekt (wenn vorhanden) wird gestartet.
Es erfolgt keine Reaktion.
Nach PowerOn/Reset wird der Bootstraploader ge-
startet.
Es erfolgt keine Reaktion.
Hardware-Reset.
Alle Ausgänge werden rückgesetzt; Variablen werden
auf 0 bzw. auf FALSE oder auf einen Initialwert ge-
setzt.
Retain-Variable bzw. Merker werden nicht verändert.
Der Hardware-Reset kann sowohl bei STOP als auch
bei RUN in jeder Stellung des Betriebsartenschalters
ausgeführt werden!
Neuanlauf des Feldbuscontrollers.
110/112
